Tất tần tật hướng dẫn tự lắp camera lùi

2.649 lượt xem

Camera lùi là thiết bị không thể thiếu đối với bất kỳ người lái xe nào. Nó cần thiết tới nỗi Hoa Kỳ vừa phải ban hành luật bắt buộc các tài xế phải lắp đặt thiết bị ghi hình đặc biệt này trên xe khi tham gia giao thông. Camera lùi hữu ích là vậy nhưng bạn có biết cách lắp đặt chúng trên xe ô tô của mình? Làm sao để kết nối camera lùi vào màn hình DVD? Loại thiết bị ghi hình hỗ trợ lùi xe nào tương thích với những dòng xe phổ biến trên thị trường như Innova, Altis, Grand i10 hay Ford Ranger? Hãy tìm lời giải đáp cho những câu hỏi trên qua bài hướng dẫn dưới đây.

Trước tiên hãy cùng tìm hiểu camera lùi là gì?

Camera lùi (hay còn được gọi là camera hành trình sau xe) là thiết bị ghi hình hỗ trợ xe ô tô, xe tải thực hiện thao tác lùi, tiến, đỗ xe hoặc quan sát các diễn biến giao thông ở phía sau. Thông thường, thiết bị camera lùi được gắn ở khu vực đuôi xe, được kết nối với màn hình hiển thị rời hoặc với màn hình DVD được tích hợp sẵn trong xe hơi.

Dưới đây là hướng dẫn chi tiết cách thức lắp đặt camera lùi cho xe ô tô.

1. Bộ camera lùi cho ô tô gồm những thiết bị gì?

Một bộ camera lùi dành cho xe hơi, xe tải bao gồm những thiết bị như sau:

Các phụ kiện trong camera lùi

  • Đầu tiên là camera lùi cùng dây kết nối thiết bị với các loại dây khác (1).
  • Thứ hai là dây trung gian (2), kết nối dây camera (1), dây tín hiệu (3) và dây nguồn (4).
  • Thứ ba là dây tín hiệu (3) sử dụng jack (giắc) cắm AV nhằm truyền hình ảnh từ camera tới màn hình hiển thị.
  • Cuối cùng là dây nguồn (4) dùng để cung cấp năng lượng cho camera. Dây nguồn gồm 1 dây mát (hay còn gọi là dây nguội) màu đen, cực âm và 1 dây lửa (hay còn gọi là dây nóng) màu đỏ, cực dương.

2. Nên lắp camera lùi ở đâu trên xe?

Thông thường, các tài xế thường lắp camera lùi ở khu vực phía đuôi xe, gần nơi đặt biển kiểm soát. Khu vực lắp đặt này không bị vướng bất kỳ vật cản gì, lại có thể bao quát toàn bộ hình ảnh giao thông đằng sau.

Vị trí lắp camera lùi cho xe ô tô

3. Hướng dẫn lắp camera lùi đúng thao tác

Sau đây, META xin hướng dẫn bạn chi tiết cách thức lắp đặt camera hành trình sau xe đúng chuẩn dành cho người mới bắt đầu thao tác.

Bước 1: Gắn camera vào đuôi xe

Để gắn thiết bị và dẫn dây kết nối camera, trước tiên bạn cần khoan một lỗ ở khu vực đuôi xe.

Khoan lỗ ở đuôi xe để dẫn dây camera lùi

Lưu ý: Trong bộ camera lùi được nhà sản xuất thiết bị cung cấp có sẵn một lớp đề can để bạn dán và cố định camera vào xe. Trước khi khoan đường dẫn dây, bạn nhớ nên dán miếng đề can này rồi mới thực hiện các thao tác kế tiếp.

Dẫn dây camera lùi vào trong xe

Việc dẫn dây camera cần phải đảm bảo tính thẩm mỹ và sự an toàn của người lái trong quá trình sử dụng thiết bị. Bạn tận dụng các đường gờ trong xe hơi để luồn dây camera vào.

Dẫy dân camera đẹp và an toàn

Bước 2: Phân biệt các loại dây nối

Như ta đã biết, bộ thiết bị ghi hình lùi gồm có tất cả 4 loại dây: Dây camera, dây tín hiệu, dây nguồn điện và dây trung gian. Bạn cần phân biệt những loại dây này để có thao tác lắp đặt và đi dây chính xác.

Lưu ý: Số dây được thể hiện theo hình ảnh phụ kiện camera ở mục "Bộ camera lùi cho ô tô gồm những phụ kiện gì?" ở phần đầu của bài viết

Dây camera (1): Dây này gắn trực tiếp với camera lùi. Đầu dây thường có giắc cắm màu đỏ, dùng để kết nối với dây trung gian (2).

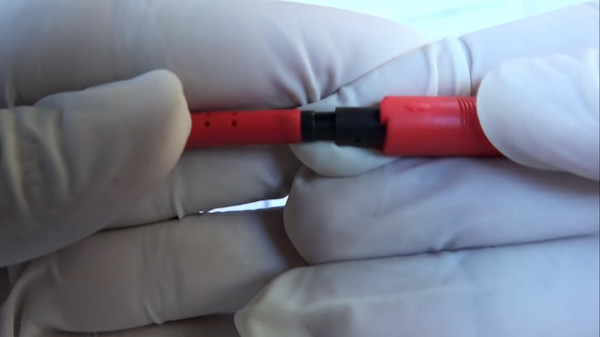

Jack cắm của dây camera lùi (1)

Dây trung gian (2): Đây là dây trung chuyển kết nối dây camera (1), dây tín hiệu (3) và dây nguồn (4). Dây trung gian gồm 1 jack đỏ để kết nối dây (1), 1 jack AV màu vàng để kết nối dây (3) và 1 jack màu đỏ khác dùng để kết nối dây (4).

Dây trung gian camera lùi

Dây tín hiệu (3): Còn có tên gọi là dây kích tín hiệu. Dây tín hiệu có 2 đầu jack AV màu vàng: 1 đầu kết nối với dây trung gian (2), 1 đầu kết nối với màn hình DVD (hoặc màn hình rời hiển thị camera hành trình). Ngoài ra, dây tín hiệu còn đi kèm dây lửa đỏ dùng để kết nối nguồn điện với màn hình hiển thị.

Dây nguồn (4): Gồm 1 đầu jack màu đen và 2 dây điện: Dây mát màu đen nối với cực âm, dây lửa màu đỏ nối với cực dương.

Bạn có thể hình dung rõ hơn về cách thức kết nối các loại dây này trong hướng dẫn sử dụng đi kèm với từng camera lùi, hoặc tham khảo sơ đồ kết nối cụ thể qua hình vẽ dưới đây:

Đấu nối dây camera lùi

Bước 3: Xác dịnh đèn báo lùi

Sau khi phân biệt được các loại dây, bạn cần xác định đèn báo lùi của xe mình đặt ở đâu để truyền điện vào camera (bằng cách kết nối dây mát và dây nóng từ máy ghi hình vào xe). Để xác định đèn lùi nhanh chóng, bạn chỉ cần cài xe về số R (số lùi). Tại thời điểm này, xe sẽ tự động nháy đèn lùi và bạn sẽ xác định thiết bị này nằm ở đâu trong xe.

Xác định đèn lùi trên xe

Bước 4: Kết nối các thiết bị và hoàn thiện quá trình đi dây

Đây là bước cuối cùng trong quá trình lắp đặt camera lùi cho xe. Bạn lưu ý cần tham khảo cuốn hướng dẫn sử dụng của nhà sản xuất để chắc chắn các bước thiết lập của mình được thực hiện đúng chuẩn và an toàn.

4. Nên mua camera lùi nào cho xe ô tô?

Chắc hẳn, bạn vẫn băn khoăn trong mình câu hỏi: Nên mua loại camera lùi nào có giá tốt, chất lượng mà lại tương thích với dòng xe mình đang sử dụng? Bạn đừng quá lo lắng bởi trên thị trường có nhiều sản phẩm có thể đáp ứng tốt nhu cầu của bạn. Bạn có thể tham khảo một vài gợi ý của META dưới đây:

Camera lùi hồng ngoại Vietmap VM3089H

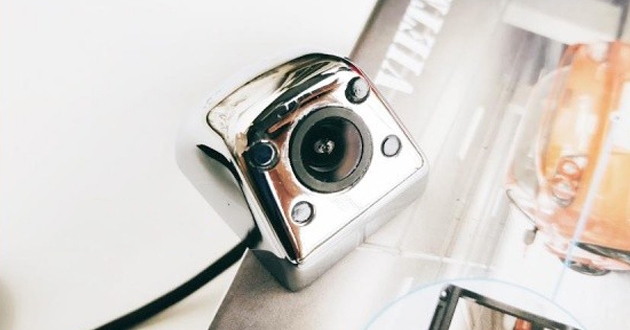

Camera lùi hồng ngoại VM3089H

Điểm mạnh lớn nhất của thiết bị ghi hình Vietmap VM3089H đó chính là khả năng theo dõi và quan sát giao thông vào ban đêm tuyệt hảo. Với Vietmap VM3089H, bạn có thể di chuyển cùng chiếc xe hơi của mình mọi lúc, mọi nơi.

Hiện META đang cung cấp sản phẩm Vietmap VM 3089H với giá 699.000 đồng.

>>> Review camera lùi Vietmap VM3089H: Quên đi nỗi lo đỗ xe.

Camera lùi Vietmap VM-005 (PC7070)

Với Camera lùi Vietmap VM-005 (PC7070), bạn có thể lắp đặt camera để hiển thị hình ảnh trực tiếp lên màn hình DVD của xe bởi thiết bị tương thích với phần lớn các loại xe ô tô phổ biến trên thị trường (như Altis hay Innova).

Camera lùi Vietmap VM-005

Không những thế, camera lùi Vietmap VM-005 còn hỗ trợ góc quay rộng (góc đứng 170 độ, góc ngang 130 độ) giúp tài xế bao quát toàn bộ diễn biến giao thông ở phía sau xe. Thiết bị hỗ trợ lùi Vietmap có vỏ bảo vệ chống nước, chống sốc đạt chuẩn IP67 giúp máy quay chống chịu mọi điều kiện thời tiết.

Hiện META đang cung cấp sản phẩm Vietmap VM-005 (PC7070) với giá 499.000 đồng.

Camera lùi ghi hình phía sau Papago Sony Sensor S1

Là dòng sản phẩm cao cấp của thương hiệu Papago, máy ghi hình hỗ trợ lùi quan sát hành trình phía sau Papago Sony Sensor S1 sử dụng ống kính camera chất lượng cao từ Sony cho phép người sử dụng quan sát diễn biến giao thông với hình ảnh sắc nét, chân thực ngay cả trong điều kiện thiếu sáng.

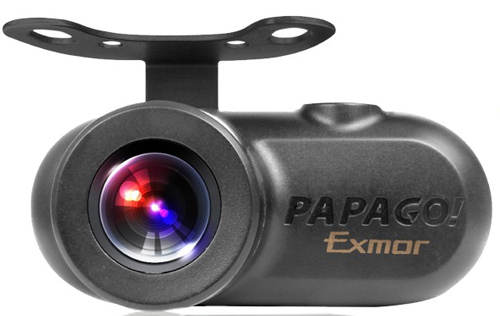

Camera lùi ghi hình sau Papago Sony Sensor S1

Vỏ ngoài Papago Sony Sensor S1 sử dụng cấp chống nước IPX7 chuẩn quốc tế. Vì vậy, bạn không cần phải lo thời tiết mưa nắng có thể làm ảnh hưởng xấu tới hoạt động của máy.

Hiện META đang cung cấp sản phẩm Papago Sony Sensor S1 với giá 1.490.000 đồng.

Ngoài ra, bạn cũng có thể sử dụng bộ sản phẩm camera hành trình tích hợp camera lùi để quan sát toàn cảnh hoạt động giao thông ở xung quanh xe. Một số sản phẩm nổi bật mà META đang cung cấp bao gồm:

Hy vọng bài hướng dẫn trên đây của META đã có thể giúp bạn giải đáp cho thắc mắc: "Làm thế nào để lắp đặt camera lùi trên xe ô tô đúng cách mà an toàn?".

>>> Xem thêm: Top sản phẩm camera hành trình kết hợp camera lùi chính hãng.

Bạn có thể mua các sản phẩm camera lùi chính hãng với giá tốt tại trang mua sắm trực tuyến META.vn. Chúng tôi cam kết đem đến cho Quý khách hàng những trải nghiệm mua sắm tuyệt vời cùng đội ngũ kỹ thuật, tư vấn viên nhiệt tình, chu đáo.

Liên hệ ngay để sở hữu những chiếc camera giám sát hành trình chính hãng, chất lượng:

  • Hà Nội: 56 Duy Tân - Dịch Vọng Hậu - Cầu Giấy. Hotline: (024) 3568 6969.
  • TPHCM: 716-718 Điện Biên Phủ - Phường 10 - Quận 10. Hotline: (028) 3833 6666.
