Những tính năng nổi trội của máy phân tích công suất GW Instek GPM-8213
Máy phân tích công suất GW Instek GPM-8213 được thiết kế đặc biệt cho phép đo công suất nguồn AC một pha (1P/2W).
Các tính năng mạnh mẽ, bao gồm màn hình LCD 4 inch, hiển thị giá trị đo lường năm chữ số, 19 tham số đo công suất, chức năng đo lường tích hợp, khả năng đo điện áp/dòng điện/điện năng chính xác cao, các đầu vào vào bảng phía trước/sau và các cổng truyền thông khác nhau giúp người sử dụng thực hiện các phép đo điện năng rõ ràng, thuận tiện và chính xác.
Máy phân tích công suất GW Instek GPM-8213 cung cấp 19 tham số đo điện năng, bao gồm:
- Điện áp (Vrms/V + pk/V-pk)
- Dòng điện (Irms/I + pk/I-pk)
- Tần số (VHz/IHz)
- Công suất (P/PF)
- Hệ số đỉnh (CFV/CFI)
- Công suất hiển thị (VA)
- Công suất phản kháng (VAR)
- Hệ số công suất (PF)
- Góc pha (DEG)
- Tổng méo sóng hài (THDV/THDI)
- Khả năng đo lường độ chính xác cao công suất/dòng điện (đọc: ± 0.1%, mức: ± 0.1%)

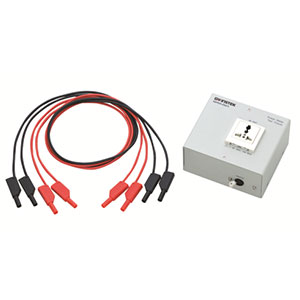

Tham khảo thêm: Phụ kiện cho máy đo công suất GW Instek GPM-001
Đối với DUT yêu cầu thử nghiệm tiêu thụ điện năng tiêu chuẩn IEC 62301/EN 50564, máy phân tích công suất GPM-8213 cung cấp các hỗ trợ đo lường tối ưu, bao gồm:
- Băng thông tần số đo kiểm từ DC ~ 6kHz
- Mức tối thiểu dòng điện là 5mA (độ phân giải: 0.1uA)
- Độ phân giải công suất (1uW mức điện áp tối thiểu và 1mW cho mức điện áp và dòng điện tối đa)
- Hệ số đỉnh đạt 3 (nửa dãy đạt tới 6)
- Đo tổng méo sóng hài (ít nhất lên đến sóng hài công suất bậc thứ 13)
Máy phân tích công suất GW Instek GPM-8213 đáp ứng các yêu cầu về đo lường và kiểm tra chất lượng
Đối với các ứng dụng đo lường điện áp lớn/dòng lớn, máy phân tích công suất GW-Instek GPM-8213 cung cấp chức năng tỷ lệ PT/CT để sắp xếp với máy biến thế bên ngoài hoặc máy biến dòng để đáp ứng các yêu cầu đo lường.
Đối với việc phục hồi và lưu trữ dữ liệu, người dùng có thể lựa chọn các giao diện chuẩn RS-232C/USB (COM ảo)/LAN để chỉnh sửa và truy xuất các chương trình hoặc tùy chọn giao diện GPIB (được cài đặt bởi nhà sản xuất) để đáp ứng hệ thống kiểm tra tự động của người dùng yêu cầu.
Thông số kỹ thuật
– Chế độ: 1P2W / AC, DC
– Thông số đo: Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, CFV, CFI, PF, VHz , IHz DEG, THDV, THDI
– Chức năng: W-h / A-h (WP/WP+/WP-/q/q+/q-)
– Trở kháng vào:
- A: 5mΩ/500mΩ
- V: 2.4MΩ
– Điện áp vào: 600Vrms, 20Arms
– Dải điện áp:
- CF≤3: 15.000~600.0V (6 ranges)
- CF≤6: 7.500 ~ 300.0V (6 ranges)
– Độ chính xác điện áp: ±0.1%
– Dải dòng điện:
- CF=3: 5mA ~ 20A (11 phạm vi)
- CF=6: 2.5mA ~ 10A (11 phạm vi)
– Dải công suất: 75.000mW ~ 12.000kW
– Độ chính xác: ±0.1%
– Dải tần số: DC,45Hz~6kHz
– Giao tiếp: RS232+ USB+ LAN (Option: GPIB)
Lưu ý: Hình ảnh sản phẩm chỉ có tính chất minh họa, chi tiết sản phẩm, màu sắc có thể thay đổi tùy theo sản phẩm thực tế.
