Tủ điều khiển bơm Veratti T-15 là thiết bị bảo vệ và điều khiển bơm 3 pha giúp bạn kiểm soát hoạt động của bơm một cách hiệu quả, đảm bảo an toàn cho hệ thống. Với các chế độ bảo vệ tự động, tín hiệu hiển thị rõ ràng và thao tác dễ dàng, T-15 sẽ là một công cụ không thể thiếu trong việc vận hành bơm.

Hướng dẫn sử dụng tủ điều khiển bơm Veratti T-15

Cài đặt chế độ bảo vệ bơm

Sau khi đấu nối bơm, ấn phím MODE để chuyển về chế độ THƯỜNG.
Ấn phím START để chạy bơm.
Kiểm tra đồng hồ A trên tủ điện. Nếu dòng trên đồng hồ A thấp hơn hoặc bằng dòng định mức của động cơ bơm, ấn và giữ phím START cho đến khi tủ điện phát ra tiếng "TIT". Sau khi tiếng "TIT" phát ra, bạn có thể bỏ tay ra.
Tủ điện sẽ nhớ các thông số bảo vệ bơm trong 10 giây, sau đó tự động đếm ngược. Sau 10 giây, tín hiệu CHƯA B.VỆ sẽ mất đi, bơm đã được bảo vệ.

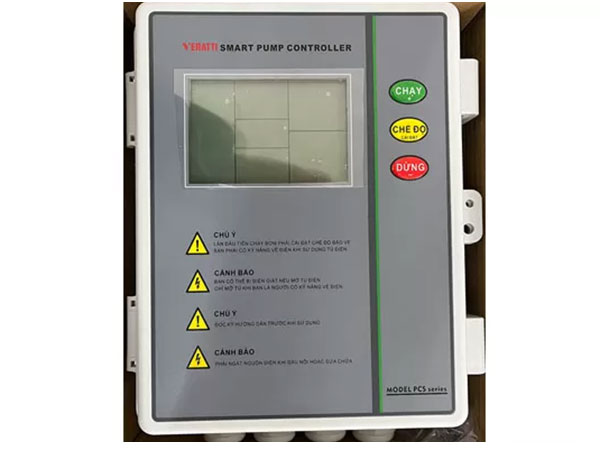

Tủ điện tử Veratti T-15

Các chế độ điều khiển

Chế độ THƯỜNG (không tự động):

Dùng phím MODE chuyển về chế độ THƯỜNG.
Ấn phím START để bơm chạy, và ấn phím STOP để ngắt bơm.

Chế độ TỰ ĐỘNG (chạy theo tín hiệu phao):

Dùng phím MODE chuyển về chế độ TỰ ĐỘNG.
Bơm sẽ hoạt động theo tín hiệu phao từ bể trên và bể dưới.
Khi bể dưới cạn nước, tủ sẽ báo CẠN và ngừng bơm.
Khi bể trên đầy nước, tủ sẽ báo ĐẦY và ngừng bơm.
Bơm sẽ hoạt động khi không có các tín hiệu CẠN và ĐẦY, nghĩa là bể dưới đầy và bể trên cạn.

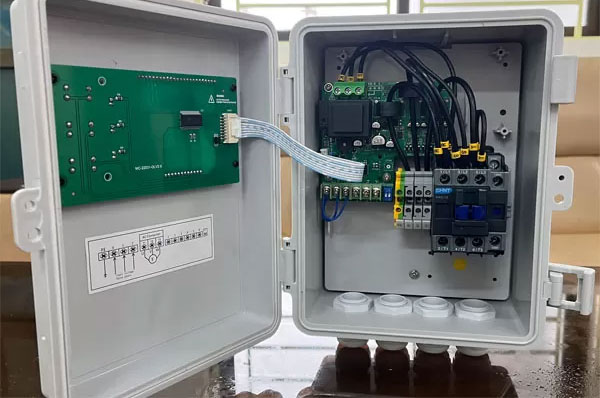

Veratti T-15

Các tín hiệu hiển thị và cách khắc phục

Chưa bảo vệ: Tủ chưa cài đặt bảo vệ bơm. Làm theo hướng dẫn tại mục 2.1 để cài đặt chế độ bảo vệ bơm.

Chạy: Bơm đang chạy. Nếu không thấy tín hiệu này, bơm đang dừng.

Đầy: Bể trên đầy nước. Khi bể trên đầy, tín hiệu ĐẦY sẽ hiển thị và bơm sẽ ngừng.

Cạn: Bể dưới cạn nước. Khi bể dưới cạn, tín hiệu CẠN sẽ hiển thị và bơm sẽ ngừng.

Thấp V: Điện áp thấp dưới 340V. Khi điện áp dưới mức này, tủ dừng bơm. Sau 5 phút, tủ sẽ tự động kiểm tra và nếu điện áp trên 340V, tín hiệu THẤP V sẽ mất đi.

Quá V: Điện áp quá cao trên 435V. Khi điện áp trên mức này, tủ dừng bơm. Sau 5 phút, tủ sẽ tự động kiểm tra và nếu điện áp dưới 435V, tín hiệu QUÁ V sẽ mất đi.

Quá A: Dòng điện quá tải. Tủ sẽ dừng bơm nếu dòng điện vượt quá 115% dòng định mức. Sau 15 phút, tín hiệu QUÁ A sẽ mất đi và bơm sẽ tự động chạy lại trong chế độ tự động.

Thấp A: Dòng điện thấp dưới 70% dòng định mức. Tủ sẽ dừng bơm nếu dòng điện thấp hoặc bơm chạy không có nước. Sau 15 phút, tín hiệu THẤP A sẽ mất đi và bơm sẽ tự động chạy lại trong chế độ tự động.

Kẹt: Bơm bị kẹt hoặc quá tải trên 125% dòng định mức. Kiểm tra động cơ và buồng cánh của bơm để đảm bảo không có trục trặc.

Mất pha: Bơm bị mất pha. Kiểm tra lại dây điện và đảm bảo tất cả pha đều kết nối đúng cách.

Tủ điều khiển Veratti T-15 với các chế độ bảo vệ và điều khiển thông minh giúp bảo vệ bơm 3 pha khỏi các sự cố như quá tải, thiếu nước, hay mất pha. Việc sử dụng các tín hiệu hiển thị rõ ràng và chế độ bảo vệ tự động giúp người dùng vận hành bơm dễ dàng và an toàn, giảm thiểu tối đa các sự cố trong quá trình sử dụng.

Lưu ý: Hình ảnh sản phẩm chỉ có tính chất minh họa, chi tiết sản phẩm, màu sắc có thể thay đổi tùy theo sản phẩm thực tế.
