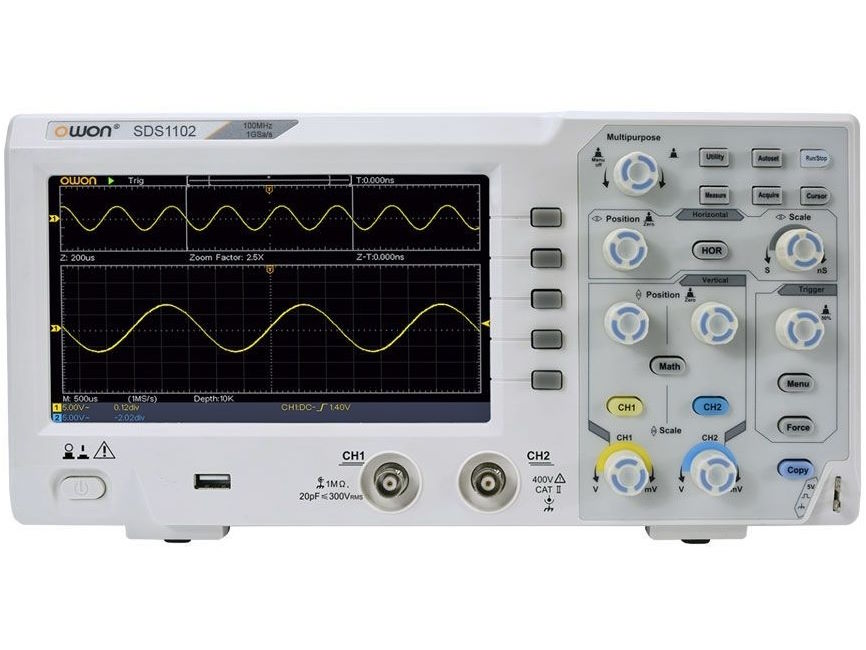

Máy hiện sóng Owon SDS1102 (100Mhz, 2CH,1GS/s)

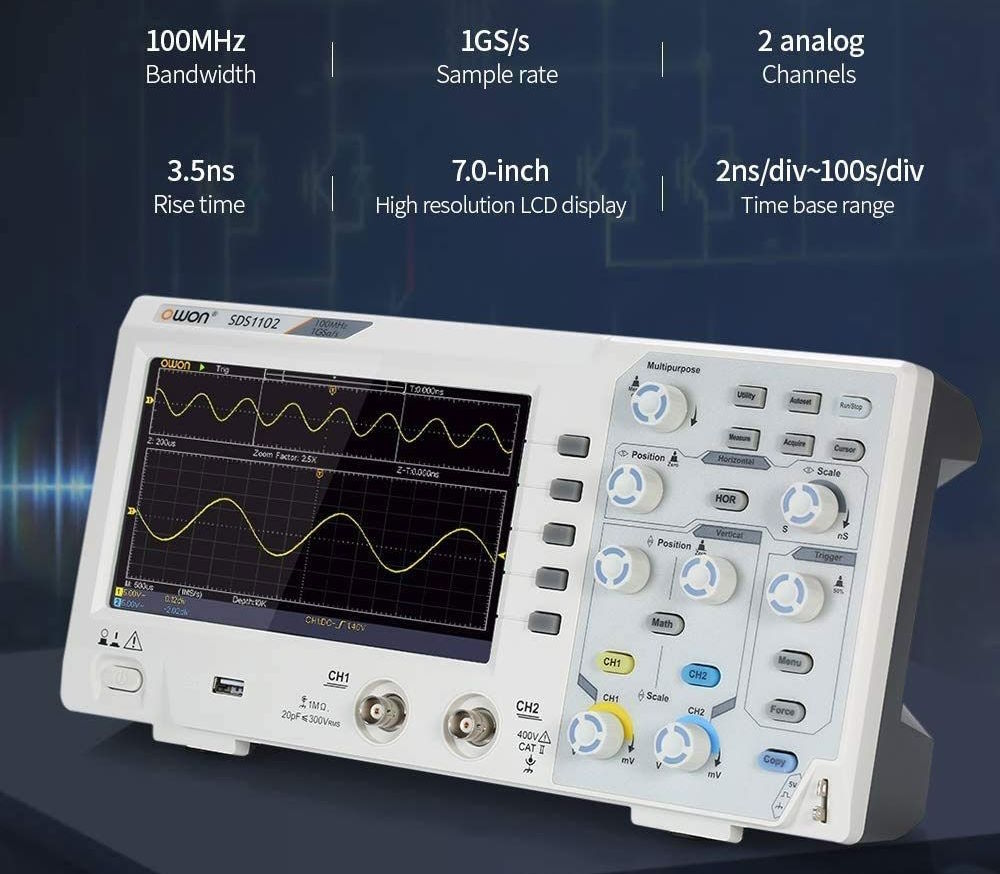

Máy hiện sóng Owon SDS1102 là thiết bị đo lường điện tử chuyên dụng, đáp ứng tốt nhu cầu nghiên cứu, giảng dạy và sửa chữa mạch điện tử. Với băng thông 100 MHz, 2 kênh đo độc lập và tốc độ lấy mẫu 1 GS/s, sản phẩm cho khả năng hiển thị và phân tích dạng sóng nhanh, rõ ràng và chính xác.

Ưu thế nổi bật giúp Owon SDS1102 trở thành lựa chọn tin cậy

Băng thông 100 MHz – Phân tích tín hiệu ổn định

Owon SDS1102 sở hữu băng thông 100 MHz, cho phép đo và hiển thị chính xác các tín hiệu có tần số cao. Đây là mức băng thông lý tưởng cho hầu hết các ứng dụng đo kiểm mạch analog, digital, nguồn xung và vi điều khiển trong phòng thí nghiệm và thực tế sửa chữa.

2 kênh đo độc lập – So sánh tín hiệu linh hoạt

Với 2 kênh đo riêng biệt, máy cho phép người dùng quan sát đồng thời hai tín hiệu khác nhau, dễ dàng so sánh pha, biên độ và dạng sóng. Tính năng này đặc biệt hữu ích khi kiểm tra mạch khuếch đại, mạch logic hoặc tín hiệu vào – ra của hệ thống.

Tốc độ lấy mẫu 1 GS/s – Hiển thị dạng sóng chính xác

Máy hiện sóng Owon SDS1102 được trang bị tốc độ lấy mẫu lên đến 1 GS/s, giúp thu thập dữ liệu nhanh và tái tạo dạng sóng chi tiết, hạn chế méo tín hiệu. Nhờ đó, các xung nhanh và tín hiệu biến thiên được hiển thị trung thực, phục vụ phân tích hiệu quả.

Bộ nhớ sâu 10K điểm – Lưu trữ và phân tích tín hiệu dài

Với bộ nhớ sâu 10K điểm, SDS1102 cho phép lưu trữ và quan sát các tín hiệu có thời gian dài mà không bị mất dữ liệu. Người dùng có thể dễ dàng zoom, phân tích và so sánh các chi tiết quan trọng trên dạng sóng.

Thang thời gian rộng – Đo linh hoạt từ nhanh đến chậm

Máy hỗ trợ Horizontal Scale từ 2 ns/div đến 1000 s/div, theo bước 1 – 2 – 5, đáp ứng đa dạng nhu cầu đo từ xung tốc độ cao đến tín hiệu chậm. Rise time ≤ 3.5 ns giúp máy bắt xung tốt, nâng cao độ chính xác khi đo các tín hiệu biên dốc nhanh.

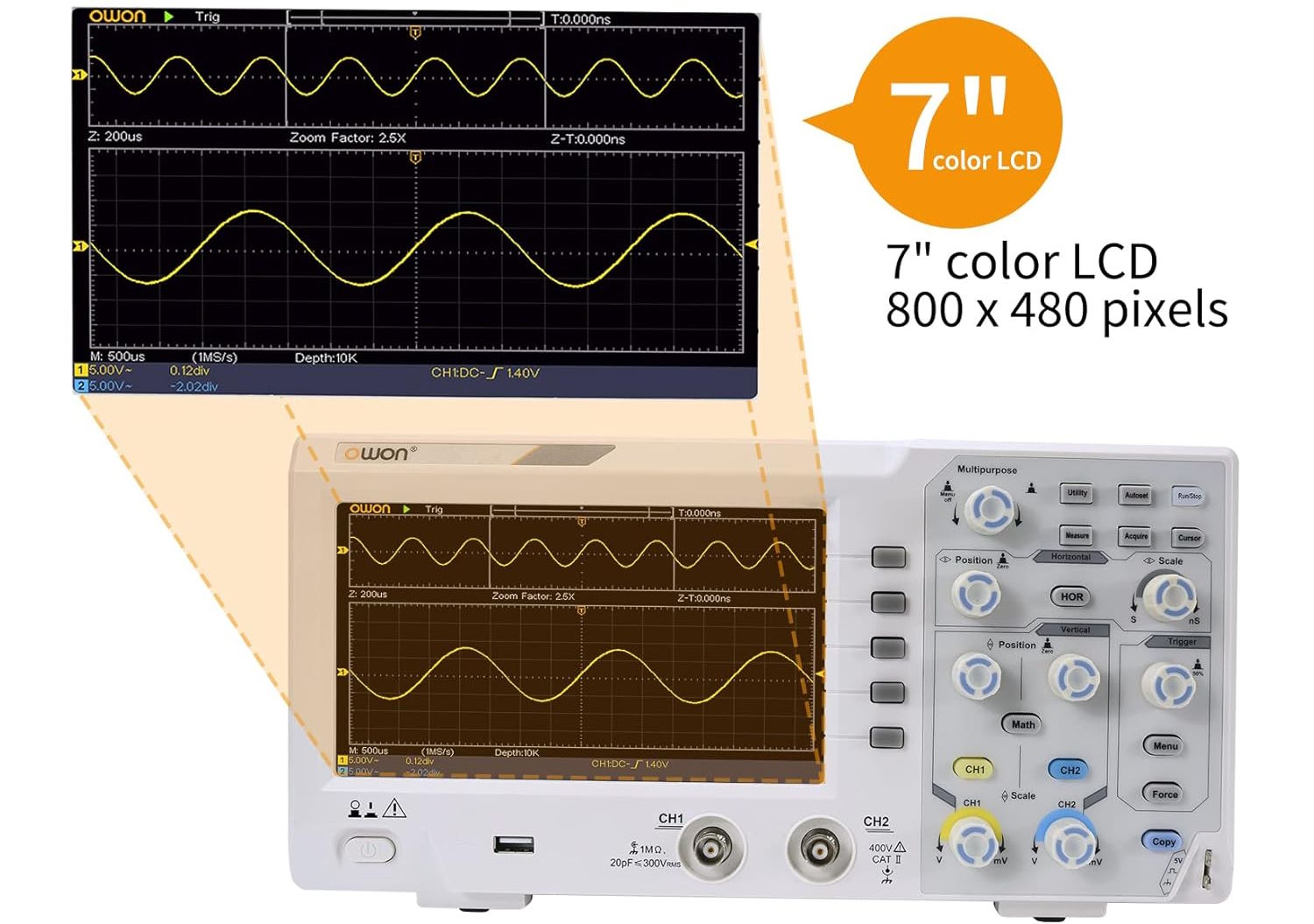

Màn hình LCD màu 7 inch – Quan sát rõ nét, trực quan

Owon SDS1102 sử dụng màn hình LCD màu 7 inch, độ phân giải 800 × 480 pixel, hiển thị dạng sóng sắc nét, dễ quan sát. Giao diện trực quan giúp người dùng thao tác nhanh, theo dõi tín hiệu rõ ràng ngay cả trong thời gian đo dài.

Độ ổn định cao – An toàn khi đo lường

Máy có trở kháng đầu vào 1MΩ ±2%, song song với 20pF ±5pF, hỗ trợ điện áp vào tối đa 400 Vp-p (DC + AC). Các mức suy hao 1X, 10X, 100X, 1000X giúp đo an toàn và linh hoạt trong nhiều môi trường làm việc khác nhau, với độ chính xác ±3%.

Đo tự động & Phép toán dạng sóng – Phân tích nhanh chóng

Owon SDS1102 hỗ trợ tự động đo lên đến 30 thông số, kết hợp các phép toán dạng sóng như cộng, trừ, nhân, chia, đảo pha và FFT. Ngoài ra, nhiều chế độ Trigger linh hoạt giúp máy bắt tín hiệu ổn định, chính xác theo từng yêu cầu đo.

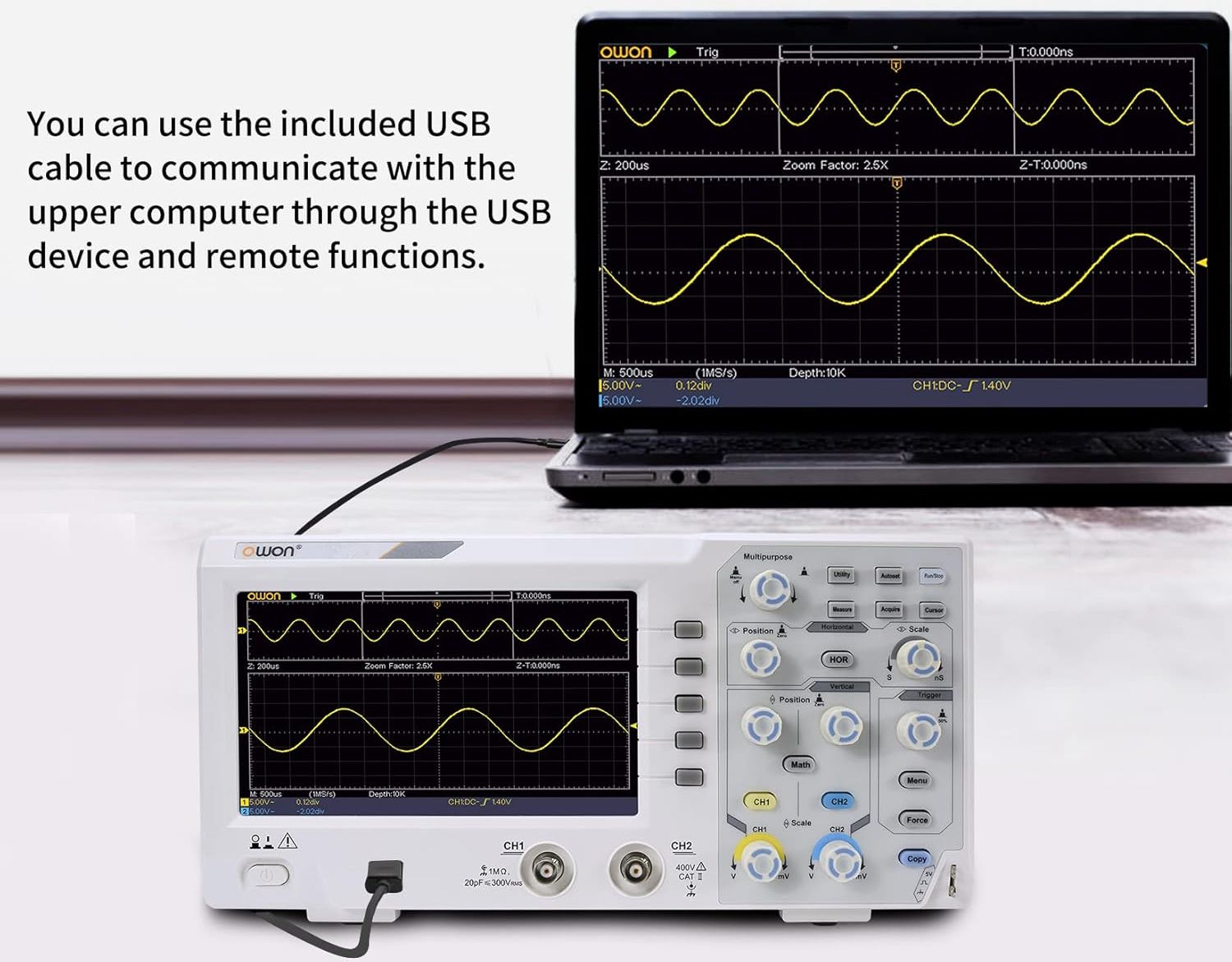

Kết nối USB – Dễ dàng truyền và lưu dữ liệu

Máy hỗ trợ giao tiếp USB, cho phép kết nối nhanh với máy tính để truyền dữ liệu, lưu dạng sóng và phục vụ báo cáo hoặc phân tích chuyên sâu.

Thiết kế nhỏ gọn – Thuận tiện di chuyển

Với kích thước khoảng 301 × 152 × 70 mm và trọng lượng chỉ 1.1 kg, Owon SDS1102 có thiết kế gọn nhẹ, dễ bố trí trên bàn làm việc hoặc mang theo khi cần đo kiểm lưu động.

Owon SDS1102 là máy hiện sóng 100MHz – 2 kênh – 1GS/s có hiệu năng ổn định, giao diện dễ dùng và tính năng đo đa dạng, rất phù hợp cho phòng thí nghiệm, đào tạo kỹ thuật và sửa chữa điện tử chuyên nghiệp.

Lưu ý: Hình ảnh sản phẩm chỉ có tính chất minh họa, chi tiết sản phẩm, màu sắc có thể thay đổi tùy theo sản phẩm thực tế.
