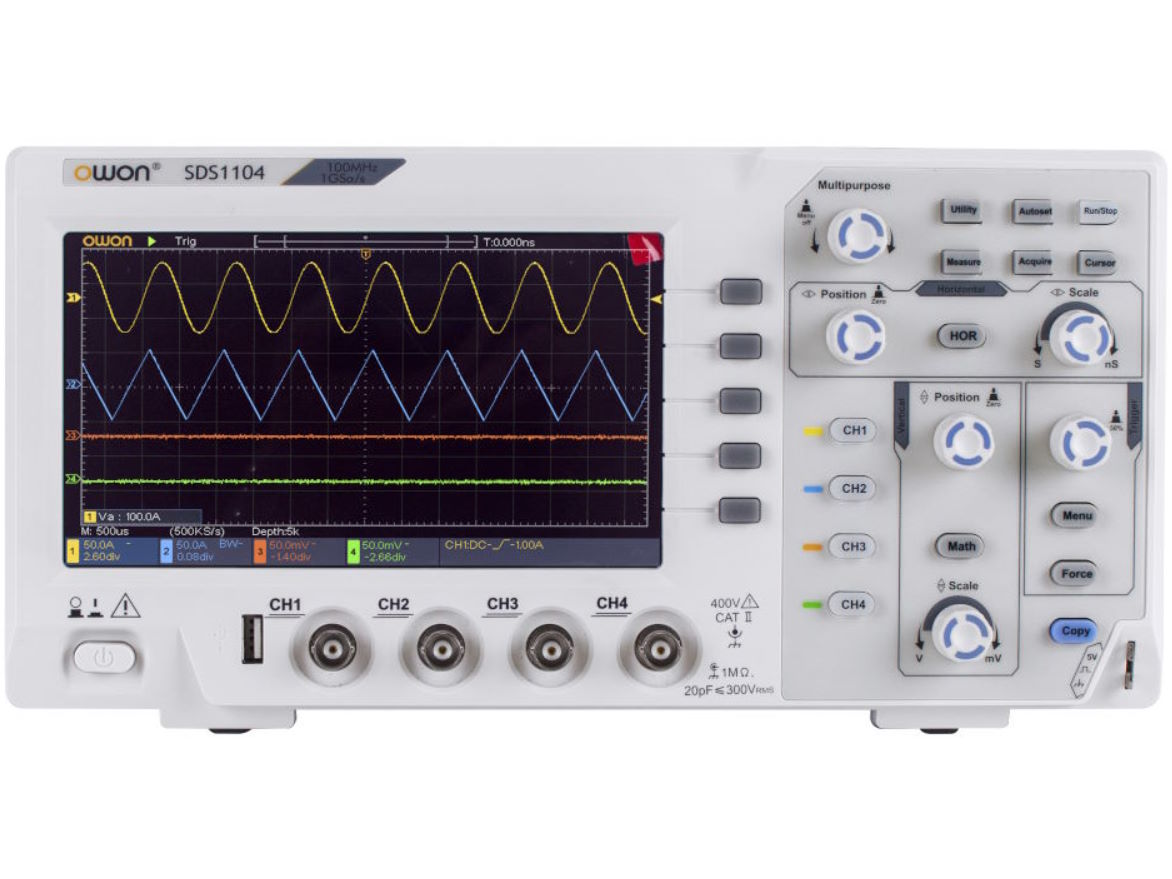

Máy hiện sóng Owon SDS1104 (100MHz, 4 CH, 1 GS/s)

Máy hiện sóng Owon SDS1104 (100MHz, 4 kênh, 1 GS/s) là thiết bị đo lường điện tử chuyên dụng, phù hợp cho phòng thí nghiệm, trường học kỹ thuật, trung tâm R&D và kỹ sư điện – điện tử cần quan sát, phân tích tín hiệu đa kênh với độ chính xác cao.

Ưu điểm nổi bật của máy hiện sóng Owon SDS1104

Hiệu năng đo mạnh mẽ, đáp ứng đa dạng ứng dụng

Owon SDS1104 sở hữu băng thông 100 MHz cùng tốc độ lấy mẫu lên đến 1 GS/s, cho khả năng bắt và hiển thị chính xác các tín hiệu nhanh, xung ngắn và dạng sóng phức tạp. Với 4 kênh đo độc lập, thiết bị cho phép theo dõi đồng thời nhiều tín hiệu, rất hữu ích khi phân tích mạch số, mạch analog hoặc so sánh tín hiệu giữa các điểm trong hệ thống.

Khả năng hiển thị linh hoạt, quan sát rõ ràng

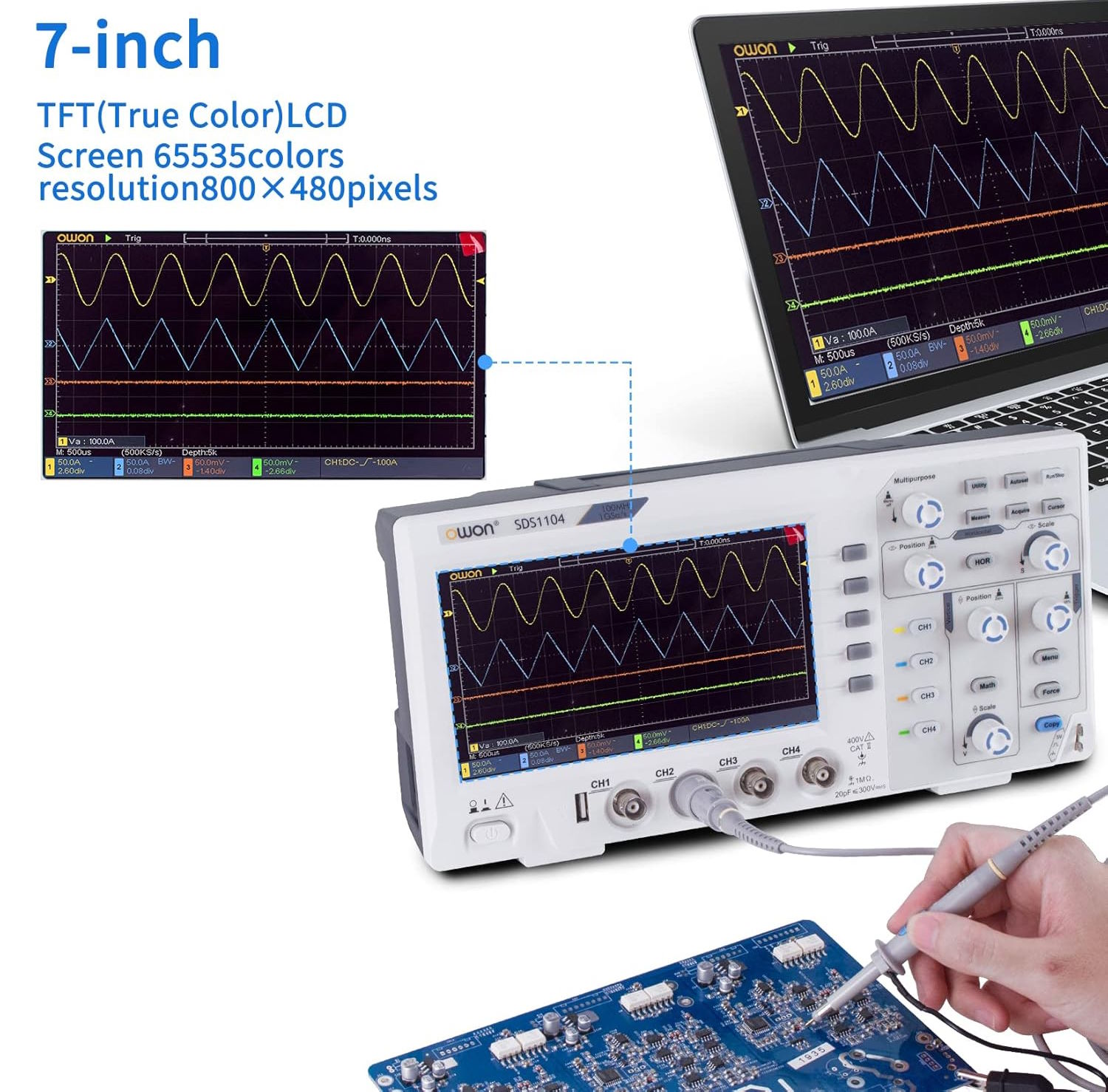

Máy được trang bị màn hình LCD màu 7 inch, độ phân giải 800 x 480 pixel, hiển thị dạng sóng sắc nét, màu sắc rõ ràng. Tỷ lệ ngang từ 2 ns/div đến 1000 s/div với bước nhảy 1 – 2 – 5 giúp người dùng dễ dàng phóng to, thu nhỏ tín hiệu để quan sát chi tiết theo từng mức thời gian mong muốn.

Ghi nhớ sâu, phân tích tín hiệu chính xác

Với chiều dài bản ghi 20K, Owon SDS1104 có thể lưu lại nhiều điểm dữ liệu hơn trong mỗi lần đo, giúp tái hiện chính xác dạng sóng và hạn chế mất thông tin. Điều này đặc biệt quan trọng khi phân tích các tín hiệu không ổn định hoặc tín hiệu xảy ra trong thời gian ngắn.

Độ nhạy cao, tương thích nhiều đầu dò

Máy hỗ trợ độ nhạy dọc từ 5 mV/div đến 5 V/div, phù hợp cho cả tín hiệu biên độ nhỏ lẫn lớn. Hệ số giảm tín hiệu của đầu dò 1X, 10X, 100X, 1000X giúp linh hoạt khi đo các mức điện áp khác nhau, đảm bảo an toàn và độ chính xác trong quá trình sử dụng.

Kích hoạt đa dạng, bắt tín hiệu chuẩn xác

Owon SDS1104 hỗ trợ kết nối đầu vào DC, AC và GND, cùng các loại kích hoạt Edge và Video. Các chế độ kích hoạt Tự động, Bình thường và Đơn giúp người dùng dễ dàng bắt đúng sự kiện mong muốn, ngay cả với những tín hiệu khó quan sát.

Toán dạng sóng và FFT – hỗ trợ phân tích chuyên sâu

Máy tích hợp đầy đủ các phép toán dạng sóng như cộng, trừ, nhân, chia, đảo ngược và FFT, cho phép phân tích tín hiệu trực tiếp trên máy mà không cần thiết bị bổ trợ. Tính năng FFT đặc biệt hữu ích khi phân tích phổ tần số, nhiễu và đặc tính tín hiệu trong miền tần số.

Lưu trữ và kết nối tiện lợi

Owon SDS1104 cho phép lưu trữ đến 16 dạng sóng, giúp so sánh và xem lại dữ liệu đo dễ dàng. Giao diện USB Host và USB Device hỗ trợ kết nối với USB lưu trữ hoặc máy tính, thuận tiện cho việc sao chép dữ liệu, báo cáo và giảng dạy.

Với 4 kênh đo, băng thông 100 MHz, tốc độ lấy mẫu 1 GS/s cùng nhiều tính năng phân tích mạnh mẽ, máy hiện sóng Owon SDS1104 là lựa chọn lý tưởng cho kỹ sư, sinh viên và các phòng thí nghiệm cần một thiết bị ổn định – chính xác – dễ sử dụng trong phân tích và nghiên cứu mạch điện tử.

Lưu ý: Hình ảnh sản phẩm chỉ có tính chất minh họa, chi tiết sản phẩm, màu sắc có thể thay đổi tùy theo sản phẩm thực tế.
