Cách đo điện trở đất, quy trình & Tiêu chuẩn đo điện trở nối đất

Hệ thống chống sét là một trong những hệ thống an toàn quan trọng trong các tòa nhà hiện nay. Đo điện trở đất (hay còn gọi là điện trở tiếp địa, điện trở chống sét) là biện pháp kiểm tra khả năng phóng - truyền điện (sét) của hệ thống. Bài viết này sẽ giúp bạn hiểu thêm về cách đo điện trở đất như thế nào.

Tiêu chuẩn đo điện trở đất

Nhiều người đã từng nghe hoặc đã biết về đo điện trở chống sét, tuy nhiên không phải ai cũng biết về tiêu chuẩn đo lường được áp dụng trong quy trình này. Theo những thông tin mới nhất hiện nay, đo điện trở tiếp địa áp dụng tiêu chuẩn Việt Nam TCVN 4756 : 1989 QUY PHẠM NỐI ĐẤT VỠ NỐI KHÔNG CÁC THIẾT BỊ ĐIỆN.

Tiêu chuẩn điện trở nối đất này áp dụng cho tất cả các thiết bị điện xoay chiều có điện áp lớn hơn 42V và một chiều có điện áp lớn hơn 110V và quy định những yêu cầu đối với nối đất và nối không. Các thuật ngữ được sử dụng trong tiêu chuẩn này phù hợp với thuật ngữ trong tiêu chuẩn TCVN 3256- 1979 và thuật ngữ trong phụ lục 1 của tiêu chuẩn này. Tiêu chuẩn này thay thế cho QPVN 13- 78.

Đo điện trở đất

Cách đo điện trở đất như thế nào?

Dưới đây chúng tôi sẽ giới thiệu cho bạn cách đo điện trở đất đơn giản nhất. Với cách đo điện trở tiếp địa này, bạn nên sử dụng các loại máy đo điện trở đất dùng trong công trình xây dựng để đạt độ chính xác cao nhất.

Bước 1: Kiểm tra điện áp PIN

Trước khi tiến hành đo cần kiểm tra điện áp PIN của thiết bị đo. Cách thực hiện như sau:

  • Xoay công tắc tới vị trí  “BATT. CHECK”.

  • Ấn và giữ nút “PRESS TO TEST” để kiểm tra điện áp Pin.

  • Để máy hoạt động chính xác thì kim trên đồng hồ phải nằm trong khoảng “BATT. GOOD”, nếu không cần thay PIN mới để tiếp tục làm việc.

Bước 2: Đấu nối các dây nối

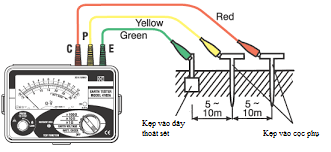

Cách đấu nối các dây nối vào đồng hồ đo

  • Cắm 2 cọc bổ trợ như sau: Cọc 1 cách điểm đo 5~10m, cọc 2 cách cọc 1 từ 5~10m.

  • Dây màu xanh (Green) dài 5m kẹp vào điểm đo.

  • Dây màu vàng (Yellow) dài 10m, dây màu đỏ(red) dài 20m kẹp vào cọc 1 và cọc 2 sao cho phù hợp với chiều dài của dây.

Bước 3: Kiểm tra điện áp của tổ đất cần kiểm tra

  • Bật công tắc tới vị trí “EARTH VOLTAGE” và ấn nút “PRESS TO TEST” để kiểm tra điện áp đất.

  • Để kết quả đo được chính xác thì điện áp đất không được lớn hơn 10V.

Bước 4: Kiểm tra điện trở đất

  • Đầu tiên ta bật công tắc tới vị trí x100Ω để kiểm tra điện trở đất.

  • Nếu điện trở quá cao (>1200Ω) thì đèn OK sẽ không sáng, khi đó ta cần kiểm tra lại các đầu đấu nối.

  • Nếu điện trở nhỏ, kim đồng hồ sẽ gần như không nhích khỏi vạch "0" thì ta bật công tắc tới vị trí x10Ω hoặc x1Ω sao cho phù hợp để có thể dễ đọc được trị số điện trở trên đồng hồ.

Bước 5: Đánh giá kết quả đo

  • Điện trở nối đất được đánh giá theo tiêu chuẩn quy định, thông thường lưới 110 kV trở lên có dòng chạm đất lớn hơn 500 A thì Rnđ £ 0,5 W

  • Lưới trung áp có công suất £ 1000 kVA thì Rnđ £ 4 W

  • Cột điện  Rnđ £ 10 W

  • Ngoài ra còn phụ thuộc vào mật độ dân cư tại vùng đó, điện trở suất của đất, vv…

Để đo điện trở tiếp địa một cách chính xác bạn cần sự hỗ trợ của các loại máy đo điện trở tiếp địa chuyên dụng, có độ chính xác cao. Vì vậy, bạn có thể tham khảo một số gợi ý dưới đây của chúng tôi.

3 máy đo điện trở đất phổ biến nhất hiện nay

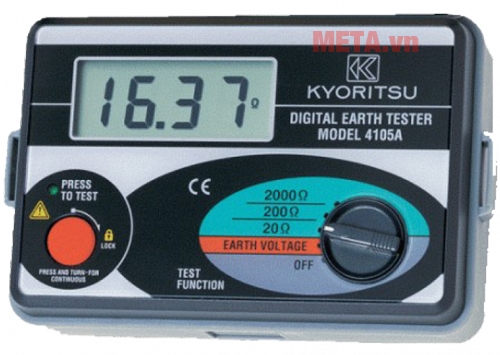

Máy đo điện trở đất Kyoritsu 4105A

Máy đo điện trở đất Kyoritsu 4105A

Kyoritsu 4105A là một thiết bị đo và kiểm tra điện có thiết kế chắc chắn, chịu được lực rơi 1m xuống bê tông và thật khó để hư hỏng do sự va đập. Máy nhỏ gọn dễ dàng sử dụng và mang theo. Đồng hồ vạn năng Kyoritsu 4105A là sản phẩm lý tưởng để sử dụng tại công trường... Máy đo điện trở chống sét đem lại sự chính xác và nhanh chóng, cho người dùng một phong cách làm việc đầy chuyên nghiệp, hỗ trợ mạnh mẽ trong việc chế tạo sửa chữa và sản xuất...

Giá hiện tại: 4.500.000 đồng

 Mua ngay Máy đo điện trở đất Kyoritsu 4105A

Máy đo điện trở đất Kyoritsu 4105AH

 Máy đo điện trở đất Kyoritsu 4105AH

Đồng hồ vạn năng Kyoritsu 4105A xác định giá trị điện trở tiếp đất của điện cực nối đất hoặc của hệ thống điện cực nối đất (hệ thống nối đất). Đồng hồ đo điện trở cách đất Kyoritsu 4105AH sẽ giúp bạn đo, kiểm tra, dự đoán về điện trở đất một cách chính xác. Cách đo điện trở đất chỉ ở mức sai số ±1 % rdg ± 4dgt (không ảnh hưởng đến kết quả đo). Máy đo điện trở tiếp địa bằng Kyoritsu 4105AH cho phép đo dòng điện 2mA để kiểm tra điện trở đất mà không vấp bộ ngắt dòng rò đất trong mạch đang thử. Ngoài ra, máy đo điện trở chống sét Kyoritsu 4105AH còn có chức năng cảnh báo tự động khi điện trở của các xung đất vượt quá dung sai, hỗ trợ đo đạc chính xác nhất. Sản phẩm được lắp đặt công nghệ chống bụi và nhỏ giọt. (Theo tiêu chuẩn IEC 529 và IP54).

Giá hiện tại: 4.950.000 đồng

 Mua ngay Máy đo điện trở đất Kyoritsu 4105AH

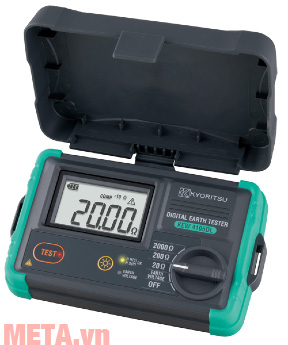

Máy đo điện trở đất Kyoritsu 4105DL

 Máy đo điện trở đất Kyoritsu 4105DL

Đồng hồ đo điện trở đất Kyoritsu 4105DL có kích thước nhỏ gọn tiện lợi cho việc di chuyển, tăng khả năng cơ động cho người sử dụng, cho kết quả đo điện trở, điện áp đất nhanh chóng và chính xác nhất. Máy có nút điều chỉnh đo dang xoay, cóthể điều chỉnh thang đo dễ dàng từ 0.00 - 2000 Ω. Màn hình hiển thị LCD lớn với đèn nền dễ dàng nhìn rõ kết quả đo. Máy đo điện trở chống sét đạt chuẩn IP67 nên cho khả năng chống thấm nước hiệu quả, tạo sự yên tâm cho người dùng khi làm việc trong môi trường không thuận lợi.

Giá hiện tại: 9.500.000 đồng

Mua ngay Máy đo điện trở đất Kyoritsu 4105DL

Với những thông tin chúng tôi đã cung cấp, hy vọng có thể giúp bạn đọc hiểu thêm phần nào về quy trình đo điện trở nối đất. Để biết thêm thông tin chi tiết về các sản phẩm đồng hồ vạn năng, dụng cụ đo điện…  truy cập ngay META.vn hoặc liên hệ hotline để được hỗ trợ nhanh nhất:

  • Tại Hà Nội: Số 56 Duy Tân, Phường Dịch Vọng Hậu, Cầu Giấy - ĐT: 024.35.68.69.69

  • Tại TP HCM: 716-718 Điện Biên Phủ, Phường 10, Quận 10 - ĐT: 028.38.33.66.66

Tham khảo thêm: Cách đo đồng hồ điện trở cách điện
