Cách lắp máy nước nóng trực tiếp an toàn, đúng kỹ thuật

Bình nóng lạnh trực tiếp có khả năng làm nóng nước nhanh và không chiếm nhiều diện tích lắp đặt, phù hợp với nhiều không gian phòng tắm hiện nay. Tuy nhiên, để thiết bị hoạt động ổn định và hạn chế các rủi ro trong quá trình sử dụng, việc lắp đặt đúng cách là điều rất quan trọng. Vậy lắp máy nước nóng trực tiếp như thế nào để đảm bảo an toàn? Hãy cùng META.vn tìm hiểu các bước lắp đặt và những lưu ý cần biết trong bài viết dưới đây.

Lưu ý: Quy trình lắp đặt, sơ đồ đường nước và sơ đồ đấu điện của máy nước nóng trực tiếp có thể khác nhau tùy theo thương hiệu và model. Trước khi lắp đặt, người dùng cần đọc kỹ hướng dẫn sử dụng và lắp đặt (manual) đi kèm sản phẩm, đối chiếu đúng sơ đồ của model đang sử dụng và thực hiện theo yêu cầu của nhà sản xuất. Đặc biệt, việc đấu nối điện, lắp đặt thiết bị chống rò điện và tiếp địa cần được thực hiện bởi người có chuyên môn để hạn chế nguy cơ mất an toàn trong quá trình sử dụng.

Cách lắp đặt bình nóng lạnh trực tiếp

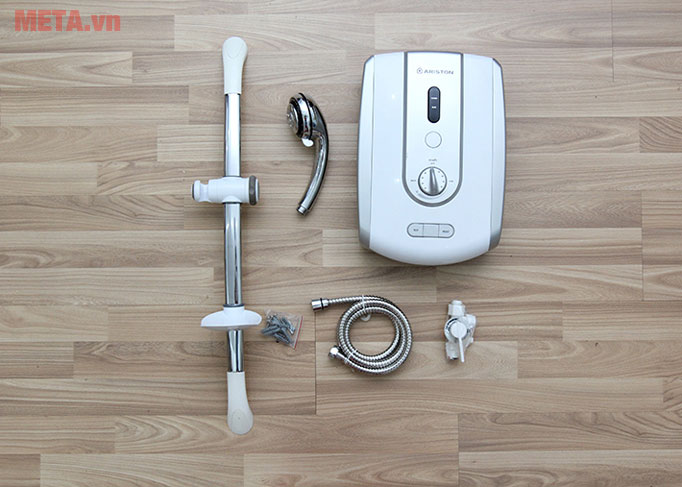

Một bộ máy nước nóng trực tiếp thường bao gồm máy nước nóng, vòi sen, dây vòi sen thanh trượt (có giá đỡ vòi sen và khay đựng xà phòng), các loại van, vít...

Bộ sản phẩm bình nóng lạnh trực tiếp

Chuẩn bị lắp đặt bình nóng lạnh trực tiếp

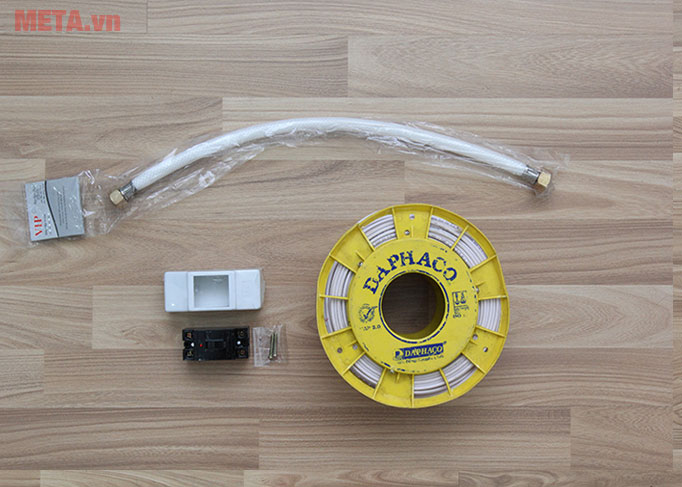

Đầu tiên, để đảm bảo lắp đặt bình nóng lạnh trực tiếp nhanh chóng thì bạn cần trang bị đầy đủ các dụng cụ lắp đặt cần thiết, gồm:

• Dây cấp nước.
• CB và dây điện phải phù hợp công suất máy cũng như yêu cầu nhà sản xuất.
• Dây điện Daphaco.
• Cần mua thêm ống mềm để tiếp nước vào máy.
• Dụng cụ lắp đặt gồm có bút chì, bút thử điện, tuốc-nơ-vít, thước, mỏ lết, kềm bấm dây và máy khoan.

Các dụng cụ lắp bình nóng lạnh

Thực hiện lắp đặt máy nước nóng trực tiếp

Sau đây là hướng dẫn chi tiết, cụ thể 7 bước thực hiện để lắp đặt thành công một bộ sản phẩm máy làm nước tắm nóng lạnh trực tiếp.

Bước 1:

• Dùng tuốc-nơ-vít tháo ốc để tháo mặt nạ trước của máy nước nóng ra. Bạn nên thao tác cẩn thận để không làm hỏng máy.

Tháo mặt nạ bình nóng lạnh

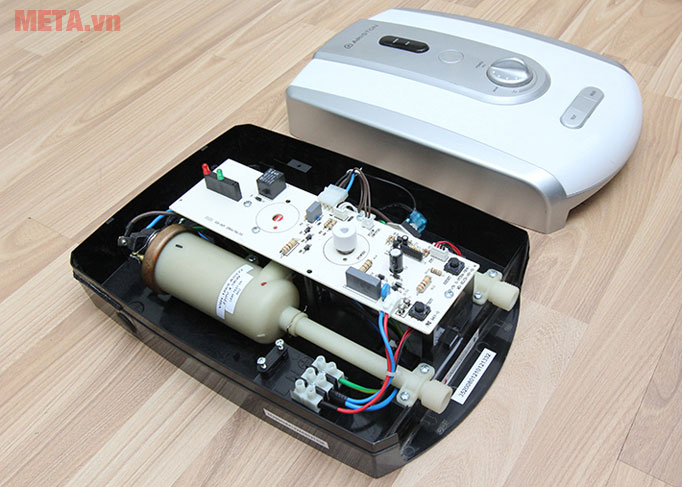

Bình nóng lạnh tháo xong

Bước 2:

• Kê máy lên tường, đảm bảo đặt máy ngay ngắn. Bạn có thể dùng bút chì đánh dấu chỗ treo máy và các lỗ theo mặt sau của máy.

Kê máy lên tường

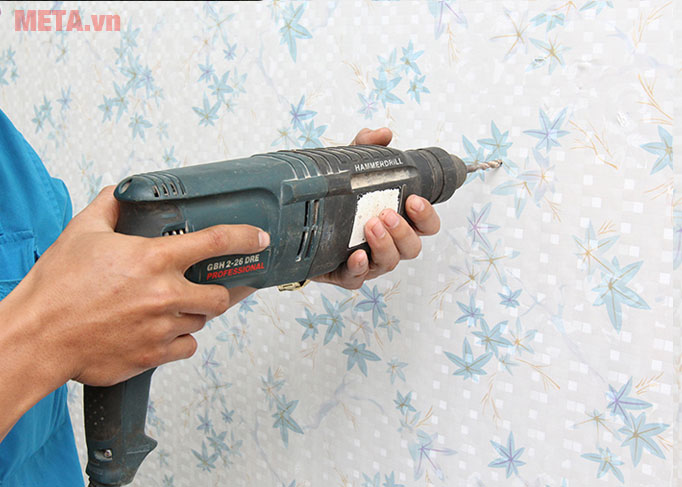

• Tiếp theo, bạn lấy máy ra khỏi vị trí và bắt đầu khoan lỗ. Sau đó, bạn đặt máy lên sao cho các lỗ sẵn có thẳng hàng với vị trí đóng sẵn rồi tiến hành vặn chặt vít.

Khoan vị trí đặt vít

Bước 3:

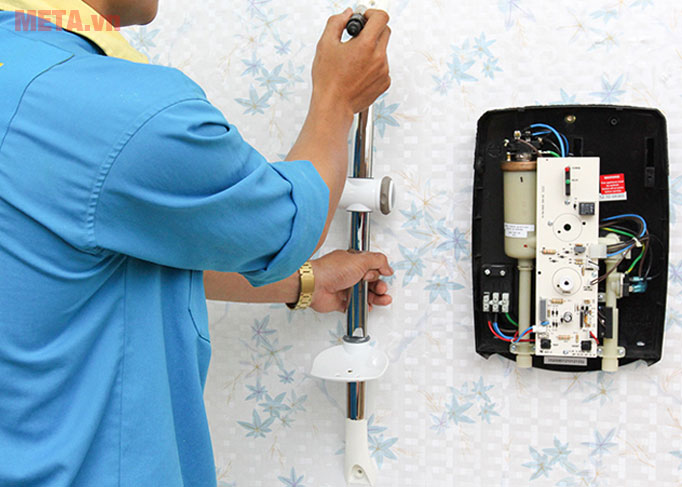

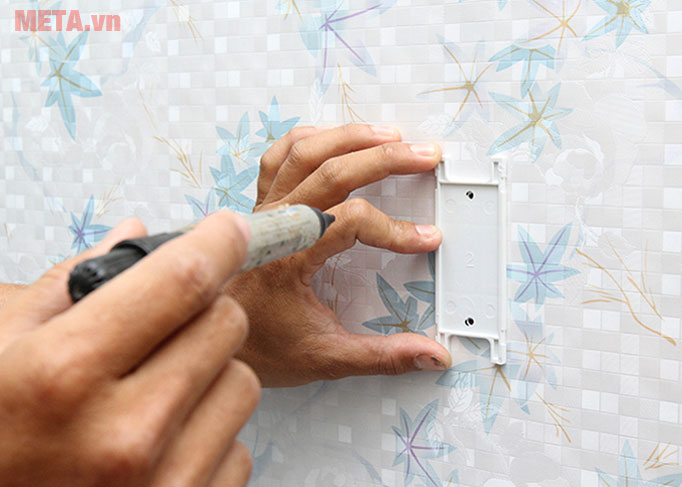

• Định vị vị trí lắp vòi sen và cầu dao. Chọn vị trí thích hợp rồi đánh dấu khoan lỗ bằng bút chì thông qua các lỗ trên thanh trượt, sau đó tiến hành cố định vị trí tranh trượt trên tường, vặn vít để hoàn thành việc lắp đặt phụ kiện.

Cố định vị trí thanh trượt

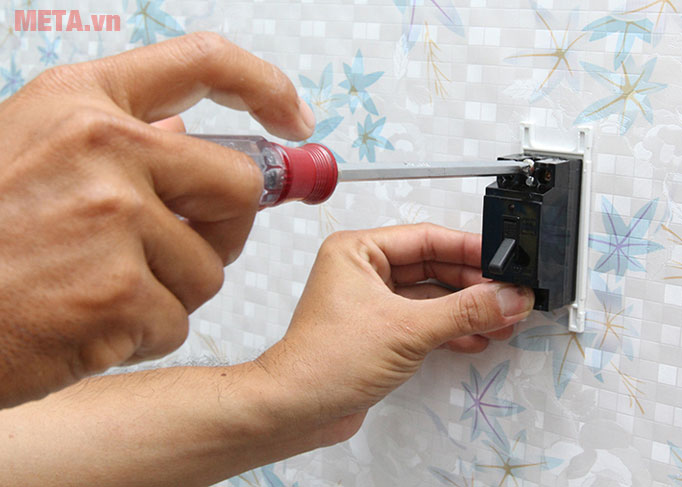

• Lắp cầu dao lên tường.

Lắp cầu dao

• Tiếp đến, tiến hành lắp vòi sen lên tường.

Lắp vòi sen

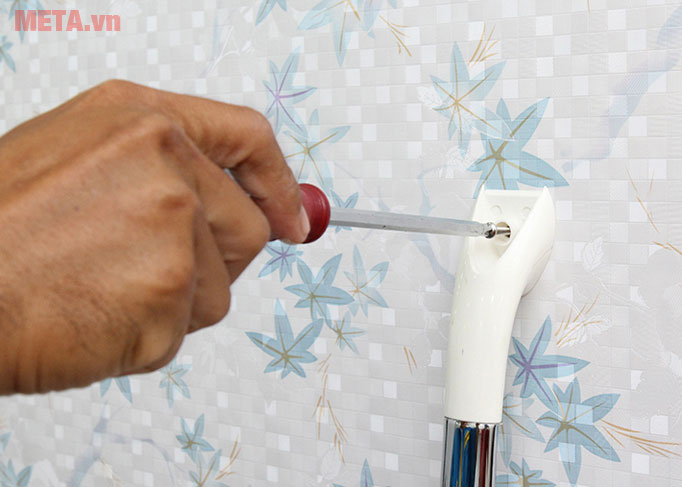

• Xiết vít cố định vòi sen.

Cố định vòi sen

Bước 4:

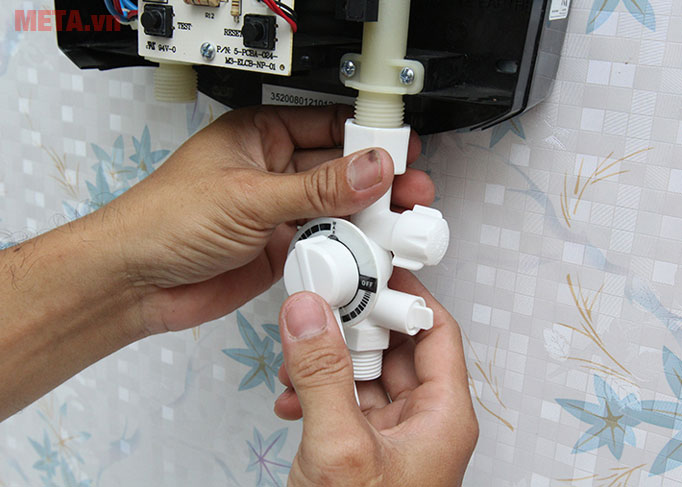

• Tiến hành lắp đặt van 3 trong 1 và đường nước vào ở bên phải của máy. Dùng mỏ-lết vặn van vào rồi tháo các miếng dán cảnh báo được gắn ở đầu van, lưu ý không làm rơi lưới lỏng, gioăng cao su tại đầu van.

Lắp đặt 3 van trong 1

• Kết nối đầu van với dây nước, đầu còn lại kết nối với đường nước cấp. Vặn với một lực vừa phải để không làm hư hỏng đầu nối.

Kết nối đầu van

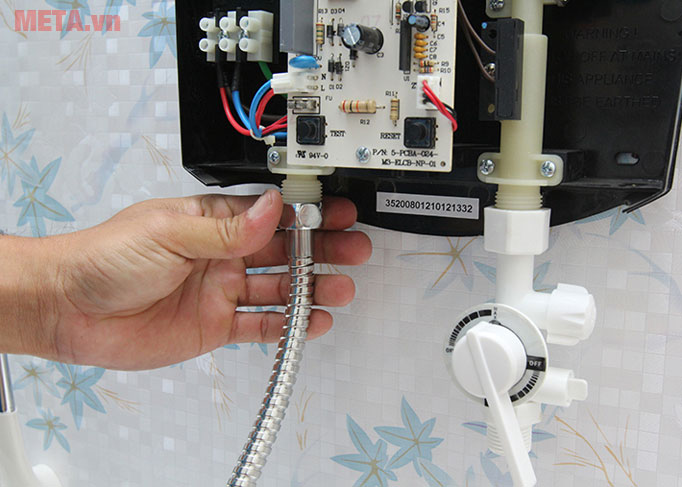

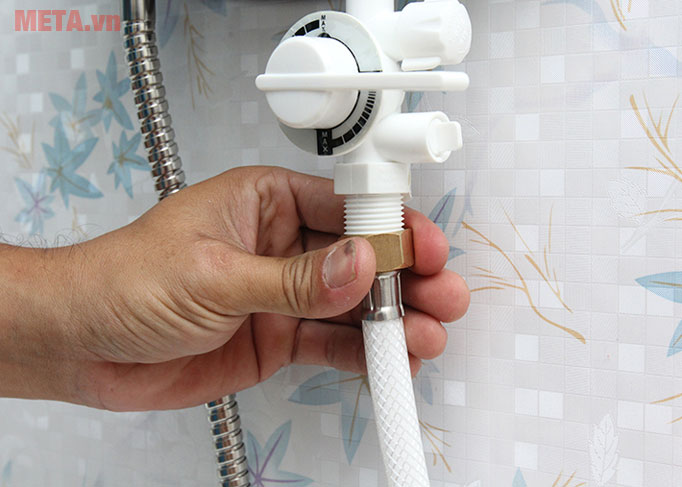

• Kết nối tay sen vào đường nước ra ở bên trái phía trước của máy nước nóng.

Kết nối tay sen

Bước 5:

Thực hiện đấu nối theo sơ đồ điện trong hướng dẫn của nhà sản xuất. Trước khi thao tác, bạn cần ngắt nguồn và kiểm tra xác nhận đã mất điện.

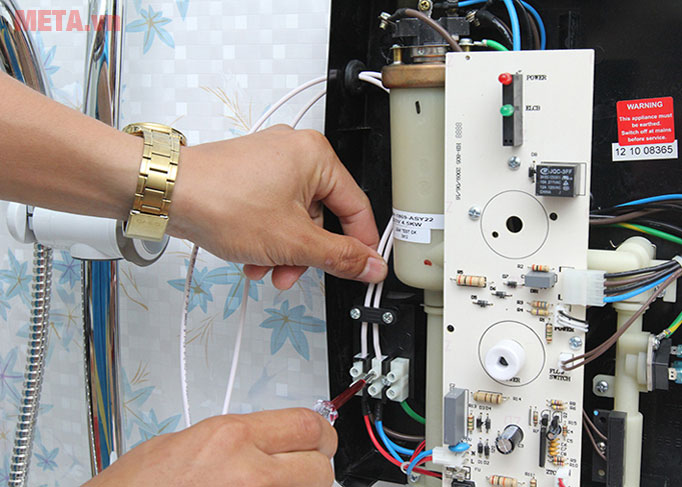

• Đấu nối điện cho máy: Ngắt nguồn điện và kiểm tra xác nhận đã mất điện trước khi thao tác. Đấu dây pha (L), dây trung tính (N) và dây bảo vệ (PE) theo sơ đồ điện của nhà sản xuất.

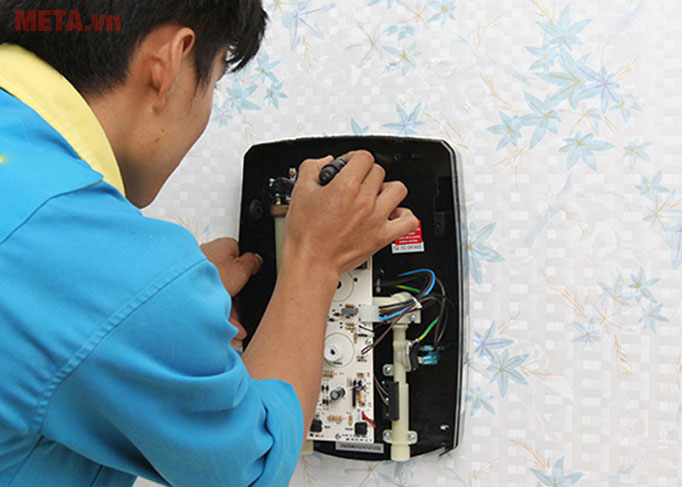

Đấu dây điện

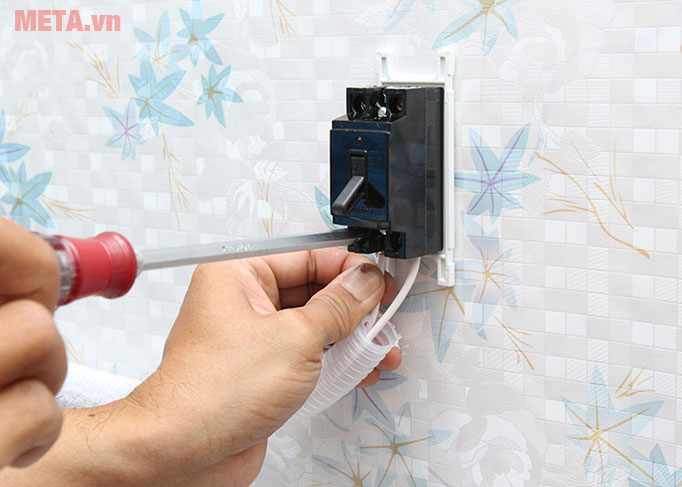

• Đấu nối máy với CB: Kết nối máy với hệ thống CB bảo vệ theo hướng dẫn của model. CB và dây dẫn phải phù hợp với công suất máy và yêu cầu kỹ thuật của hệ thống điện.

Lắp nối cầu dao với máy

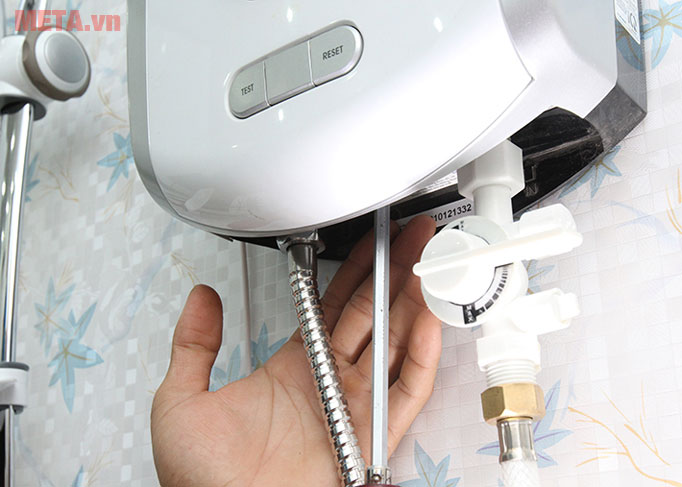

• Lắp lại mặt trước của máy: Lắp mặt nạ, các nút điều chỉnh và bộ phận bảo vệ theo đúng hướng dẫn của nhà sản xuất.

Lưu ý: Việc đấu nối cần do người có chuyên môn thực hiện.

Thay lớp màn chống trầy

Bước 6:

Kiểm tra hệ thống tiếp địa: Xác nhận dây PE được kết nối đúng và hệ thống tiếp địa đáp ứng yêu cầu kỹ thuật. Kiểm tra ELCB hoặc thiết bị chống dòng rò theo hướng dẫn của nhà sản xuất.

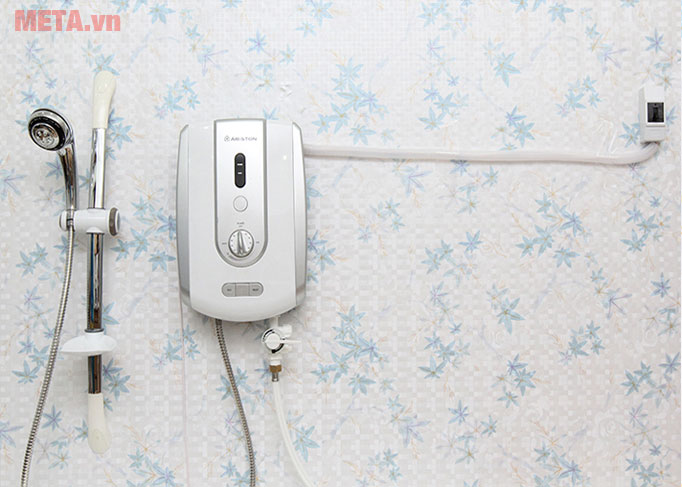

Hoàn thành việc lắp đặt

Bước 7:

Sau khi hoàn tất lắp đặt máy nước nóng trực tiếp, bạn cần kiểm tra lại các bộ phận và vận hành thử theo hướng dẫn của nhà sản xuất trước khi sử dụng.

• Kiểm tra đường nước: Mở nguồn cấp nước theo hướng dẫn, kiểm tra các đầu nối và đường ống để phát hiện rò rỉ.
• Kiểm tra độ chắc chắn: Xác nhận máy được cố định chắc chắn, các phụ kiện và vòi sen được lắp đúng vị trí.
• Kiểm tra tiếp địa: Xác nhận dây PE được kết nối đúng và hệ thống tiếp địa đáp ứng yêu cầu kỹ thuật.
• Kiểm tra ELCB: Thử thiết bị chống dòng rò theo hướng dẫn của nhà sản xuất.
• Vận hành thử: Chỉ cấp điện khi các điều kiện lắp đặt đã được kiểm tra đạt yêu cầu. Thực hiện vận hành thử theo đúng trình tự trong manual và ngừng sử dụng nếu phát hiện rò nước, CB nhảy hoặc dấu hiệu bất thường.

Lưu ý khi lắp đặt bình nóng lạnh trực tiếp

Máy nước nóng trực tiếp cần được cố định chắc chắn trên tường, tại vị trí đáp ứng yêu cầu về khoảng cách, vùng chống nước và chiều cao theo hướng dẫn của nhà sản xuất đối với từng model cụ thể.

Đặc biệt, với loại máy nước nóng trực tiếp, vỏ bình nóng lạnh đã có một đầu dây để chờ tiếp đất (còn gọi là dây "mát"). Dây này có nhiệm vụ triệt tiêu dòng điện nếu chẳng may có hiện tượng rò, cần thiết phải nối đất cho thiết bị.

Điều này thường hay bị bỏ qua hoặc làm ẩu, vì vậy khi lắp đặt, bạn cần đọc kỹ hướng dẫn sử dụng đồng thời kiểm tra lại bộ phận này. Ngoài ra, bạn cũng cần kiểm tra CB chống giật ELCB và các chức năng khác trên máy xem có hoạt động hay không.

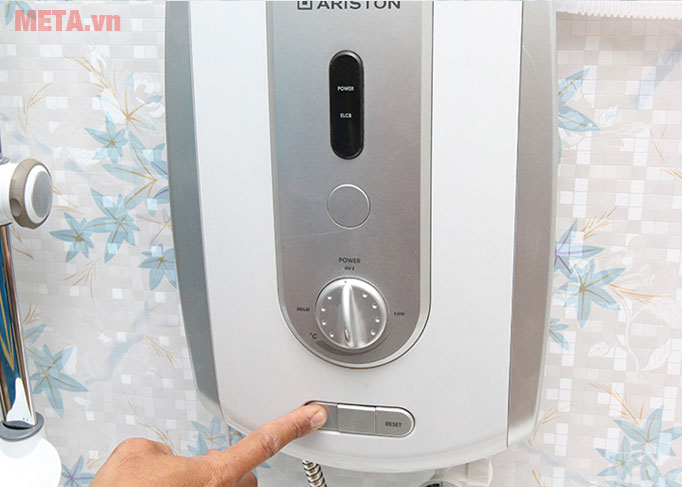

Test chức năng chống giật

Trên đây là một số thông tin về lắp máy nước nóng trực tiếp mà chúng tôi muốn chia sẻ đến bạn. Cảm ơn bạn đã quan tâm theo dõi bài viết của chúng tôi!
