Máy biến áp 3 pha là gì? Cấu tạo và nguyên lý làm việc

👨 Đồng Bảo Huynh
10/05/2023 597

Trong bài trước, META.vn đã cùng bạn tìm hiểu về máy biến áp 1 pha. Hôm nay, META sẽ giúp bạn tìm hiểu về máy biến áp 3 pha với các nội dung: Khái niệm, cấu  tạo, nguyên lý làm việc... Bạn theo dõi nhé!

Máy biến áp 3 pha là gì?

Giống như các loại máy biến áp khác, máy biến áp 3 pha (hay máy biến thế 3 pha) là thiết bị có khả năng chuyển đổi điện áp của dòng điện xoay chiều mà vẫn giữ nguyên tần số. Tuy nhiên, dòng máy này sẽ thực hiện nhiệm vụ chuyển đổi điện áp của dòng điện xoay chiều 3 pha, phù hợp để sử dụng tại các khu công nghiệp, khu sản xuất, những khu vực có nhu cầu tiêu thụ điện năng lớn.

Máy biến áp 3 pha là gì?

Xem thêm: So sánh máy biến áp 1 pha và 3 pha có gì giống và khác nhau

Cấu tạo máy biến áp 3 pha

So với máy biến áp 1 pha, cấu tạo của máy biến áp ba pha có phần phức tạp hơn. Tuy nhiên, máy vẫn được cấu tạo gồm 3 thành phần chính là vỏ máy, lõi thép và dây quấn.

Vỏ máy

Vỏ máy là bộ phận bên ngoài của máy biến thế 3 pha. Nó có nhiệm vụ bảo vệ các bộ phận khác bên trong máy, đảm bảo tuổi thọ cho thiết bị. Bộ phận này thường được chế tạo từ các chất liệu như nhựa, sắt, thép...

Lõi thép

Lõi thép là bộ phận quan trọng nhất trong cấu tạo máy biến áp 3 pha. Nó gồm có 3 trụ từ được làm từ những lá thép kỹ thuật điện, có 2 mặt phủ sơn cách điện. Trụ này sẽ được dùng để quấn dây. Ngoài ra, trên trụ từ còn có gông từ để khép kín mạch từ.

Dây quấn

Máy biến thế ba pha gồm có 6 dây quấn, quấn quanh 3 trụ, có nhiệm vụ là nhận điện năng vào và truyền điện năng ra cho tải. Dây quấn này thường được chế tạo bằng đồng hoặc nhôm và đều được bọc cách điện để đảm bảo an toàn và hiệu quả hoạt động của thiết bị.

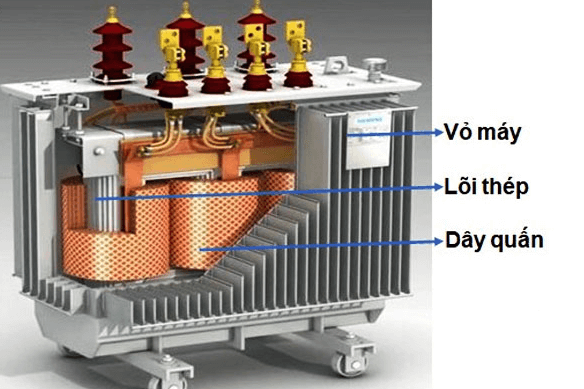

Cấu tạo máy biến áp 3 pha

Xem thêm: Có mấy loại biến áp? Các loại máy biến áp thông dụng trên thị trường

Nguyên lý làm việc của máy biến áp ba pha

Máy biến áp 3 pha hoạt động dựa trên hiện tượng cảm ứng điện từ của nhà bác học Faraday.

Khi dòng điện chạy qua dây dẫn thì sẽ tạo ra từ trường, đồng thời bên trong cuộn dây sẽ sinh ra sự biến thiên từ thông. Từ thông này sẽ đi qua cuộn sơ cấp và thứ cấp. Lúc này, trong cuộn thứ cấp sẽ xuất hiện suất điện động cảm ứng và làm biến đổi điện áp ban đầu.

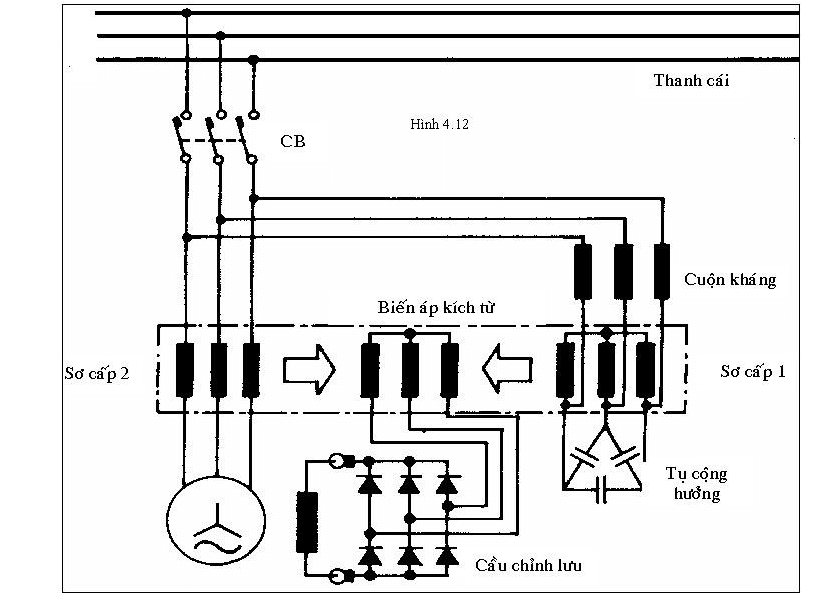

Nguyên lý làm việc của máy biến áp ba pha

Xem thêm: Khi sử dụng biến áp không cần quan tâm đến đại lượng nào?

Phân loại máy biến áp 3 pha

Hiện nay, trên thị trường có 2 loại máy biến áp 3 pha chính là máy biến áp 3 pha tự ngẫu và máy biến áp 3 pha cách ly.

Biến áp 3 pha tự ngẫu

Biến áp 3 pha tự ngẫu (hay máy biến áp 3 pha tự ngẫu) là loại biến áp hoạt động dựa trên nguyên lý từ trường biến thiên giữa 2 cuộn dây sơ cấp và thứ cấp. Đồng thời, 2 cuộn dây này có mối tương quan mật thiết về điện và từ trường. Tỉ lệ vòng dây giữa cuộn sơ cấp và thứ cấp sẽ quyết định máy đó là máy biến áp tăng áp hay giảm áp.

  • Nếu số vòng dây của cuộn sơ cấp (N1) nhỏ hơn số vòng dây của cuộn thứ cấp (N2) thì đây là máy biến áp tăng áp.
  • Nếu số vòng dây của cuộn sơ cấp (N1) lớn hơn số vòng dây của cuộn thứ cấp (N2) thì đây là máy biến áp giảm áp.

Để dễ hiểu thì máy biến áp 3 pha tự ngẫu gồm 3 máy biến áp 1 pha tự ngẫu đấu theo tổ dây hình chữ Y (như sơ đồ dưới đây)

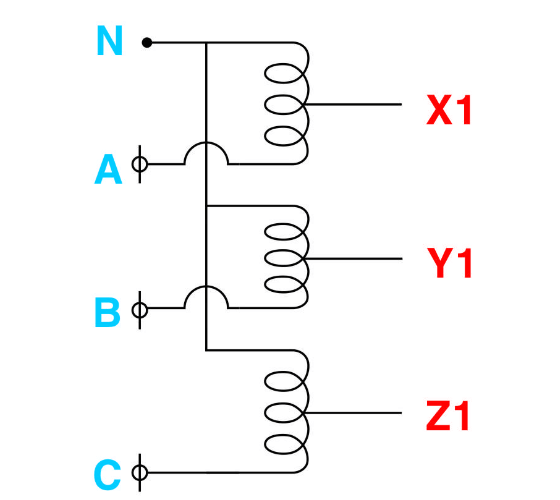

Sơ đồ máy biến áp 3 pha tự ngẫu

Xem thêm: Biến áp tự ngẫu là gì? Loại nào tốt, giá rẻ?

Biến áp 3 pha cách ly

Khác với máy biến áp 3 pha tự ngẫu, các cuộn dây sơ cấp và thứ cấp của máy biến áp 3 pha cách ly chỉ có tương quan về từ trường mà không có tương quan về điện. Vì thế, đây là loại biến áp chống giật an toàn cho người sử dụng.

Máy biến áp cách ly ba pha được cấu tạo gồm 3 biến áp cách ly 1 pha đấu theo kiểu dây tam giác (sao liên kết) như hình bên dưới.

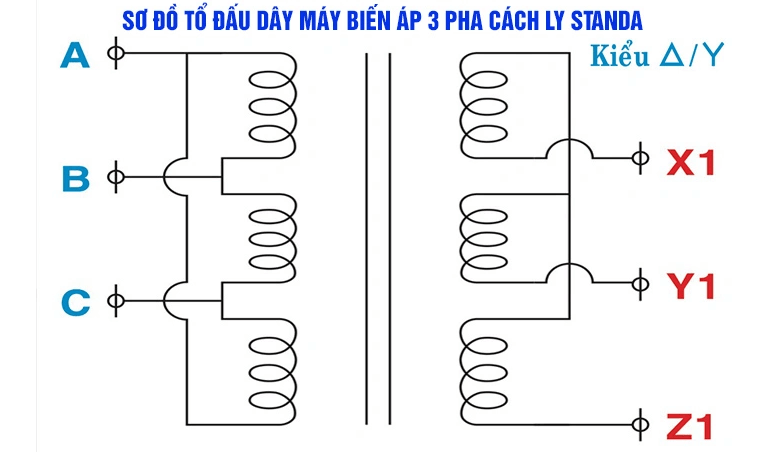

Sơ đồ máy biến áp 3 pha cách ly

Xem thêm: So sánh máy biến áp tự ngẫu và máy biến áp cách ly

Công dụng của máy biến áp 3 pha

Máy biến áp ba pha được sử dụng rộng rãi trong đời sống hiện nay, bởi nó mang tới nhiều công dụng như:

  • Giúp làm tăng điện áp lên một giá trị ổn định để điện áp tại nơi sử dụng không quá thấp.
  • Máy biến áp 3 pha có tác dụng giảm điện áp ở cuối đường dây, để thiết bị có thể sử dụng được. Ví dụ như, với các loại máy móc có công suất lớn, bạn cần kéo điện áp cao thế xuống dòng điện trung thế, rồi xuống hạ thế để các thiết bị máy móc hoạt động được.
  • Giúp tiết kiệm điện năng tiêu thụ.
  • Giúp nguồn điện ổn định nên có thể bảo vệ được các thiết bị điện, hạn chế các hiện tượng cháy nổ, hỏng hóc...

Xem thêm: Tìm hiểu: Máy tăng thế là gì? Máy hạ thế là gì?

Ứng dụng của máy biến áp ba pha

Trong khi máy biến áp 1 pha thường được sử dụng trong các gia đình thì máy biến áp 3 pha lại được sử dụng rộng rãi trong các hệ thống truyền tải và phân phối điện năng lớn như trong các nhà máy, chung cư, nhà xưởng... Nó có thể cung cấp nguồn năng lượng đủ lớn để giúp các hoạt động sinh hoạt được diễn ra bình thường.

Xem thêm: So sánh máy biến áp khô và dầu: Nên mua loại nào tốt hơn?

Một số hãng sản xuất máy biến áp ba pha

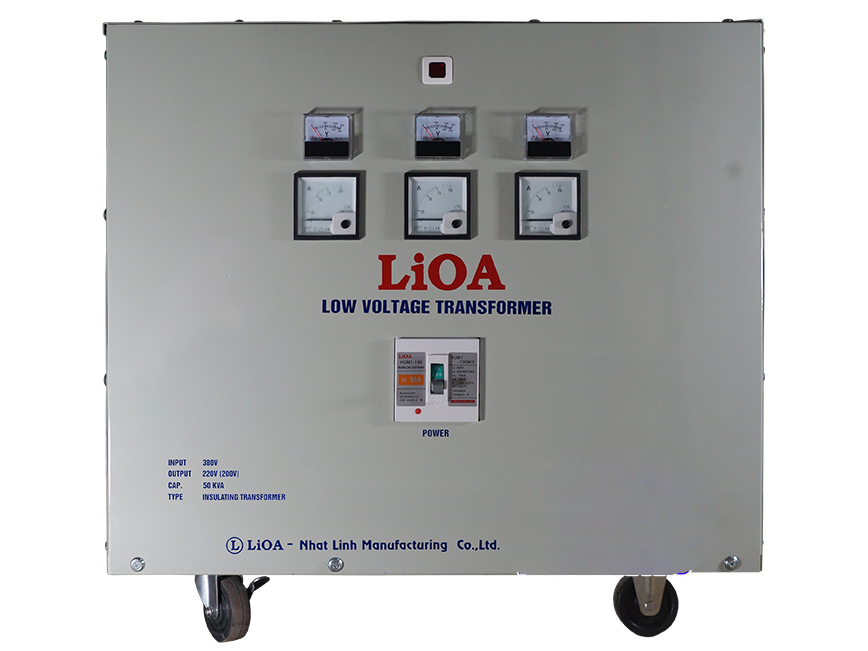

Hiện nay, trên thị trường có nhiều thương hiệu sản xuất máy biến áp ba pha với giá thành khác nhau. Tuy nhiên, một số hãng sản xuất biến áp 3 pha nổi tiếng, được nhiều người tin dùng cần phải kể đến như Lioa, Robot...

Xem thêm: Top 10+ bộ đổi nguồn 220V sang 100V, 110V giá rẻ tốt nhất hiện nay

Lưu ý khi lắp đặt, sử dụng máy biến áp 3 pha

Khi lắp đặt, sử dụng máy biến áp 3 pha bạn cần lưu ý một số vấn đề sau:

  • Cần kiểm tra kỹ thông số máy biến áp 3 pha để có cách sử dụng hợp lý.
  • Không sử dụng quá công suất của máy biến áp.
  • Đảm bảo các dây cắm vào máy biến áp cần thực sự chắc chắn để tránh xảy ra hiện tượng phóng tia lửa điện hoặc chập điện.
  • Nên lắp đặt máy biến áp ở nơi rộng rãi thoáng mát và dễ nhìn thấy.
  • Do có cấu tạo phức tạp hơn máy biến áp 1 pha nên bạn cần thường xuyên kiểm tra, bảo trì máy biến áp 3 pha.

Xem thêm: Tìm hiểu vị trí lắp đặt máy biến áp tốt nhất

Như vậy, META đã cùng bạn tìm hiểu về máy biến áp 3 pha. Hy vọng qua phần chia sẻ này bạn đã nắm được các thông tin như máy biến áp ba pha là gì, có cấu tạo như thế nào, nguyên tắc hoạt động ra sao... Đừng quên ghé META.vn thường xuyên để xem thêm nhiều bài viết về các kiến thức công cụ, dụng cụ hữu ích bạn nhé!
