Pa lăng Kenbo CD1 3 tấn - 380V

Giới thiệu Pa lăng Kenbo CD1 3 tấn - 380V

Pa lăng cáp điện Kenbo CD1 3 tấn là pa lăng sử dụng điện 3 pha. Máy sở hữu khả năng nâng trọng tải tối đa 3 tấn với tốc độ nâng hạ ở mức trung bình 8m/phút, chiều dài cáp là 6m. Máy có hiệu suất làm việc cao nhờ được trang bị động cơ điện quấn dây đồng 100%, khả năng nâng hạ mạnh mẽ.

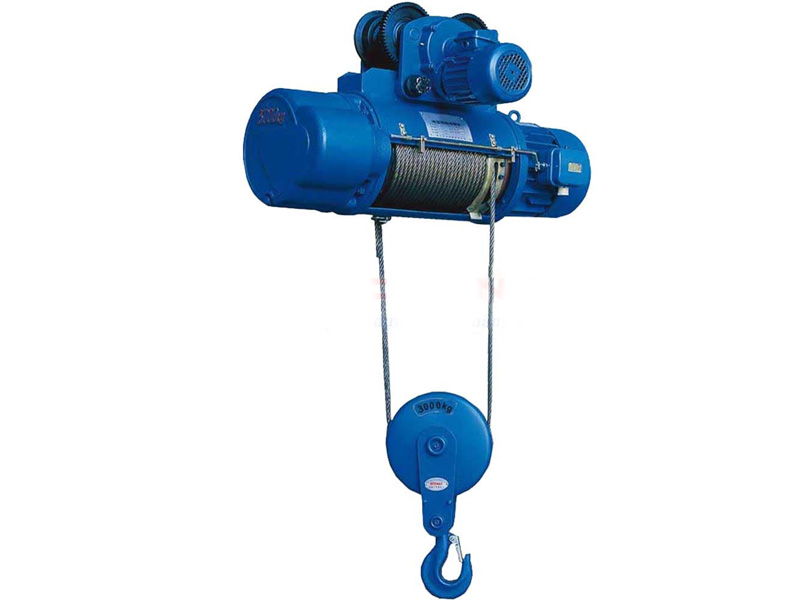

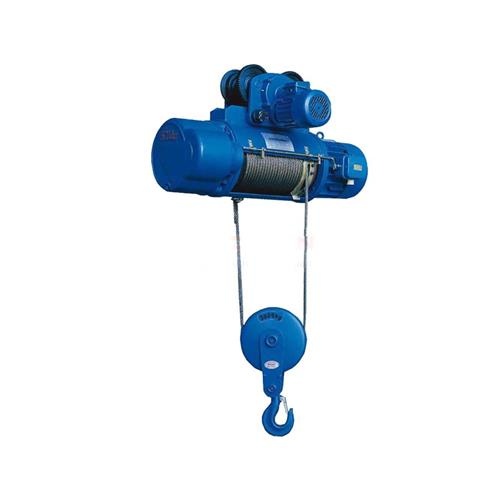

Hình ảnh Pa lăng Kenbo CD1 3 tấn - 380V

Pa lăng có cấp bảo vệ là IP44/IP54 hoạt động ổn định và bền bỉ nhưng vẫn tiết kiệm điện năng tối đa.

Cấu tạo của pa lăng Kenbo:

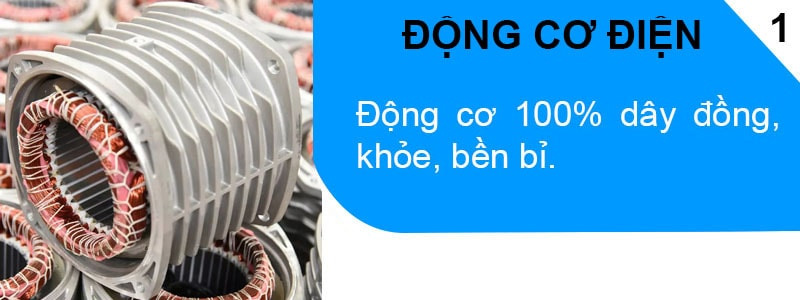

Động cơ nâng: Được quấn 100% dây đồng, sử dụng lớp cách điện loại B, F.

Hình ảnh động cơ điện

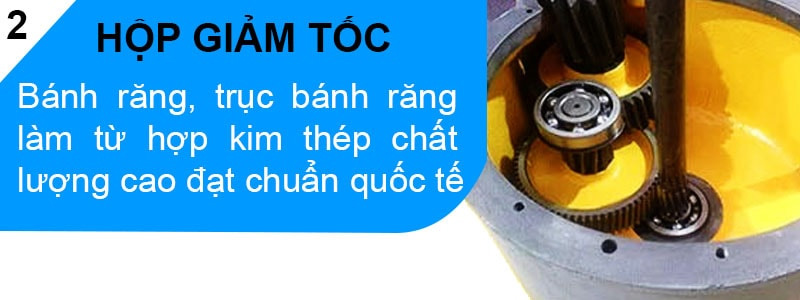

Hộp số giảm tốc: Bánh răng và trục bánh răng được làm từ hợp kim thép chất lượng cao. Bên ngoài vỏ được làm bằng gang cứng cáp, chống va đập tốt.

Hình ảnh hộp giảm tốc

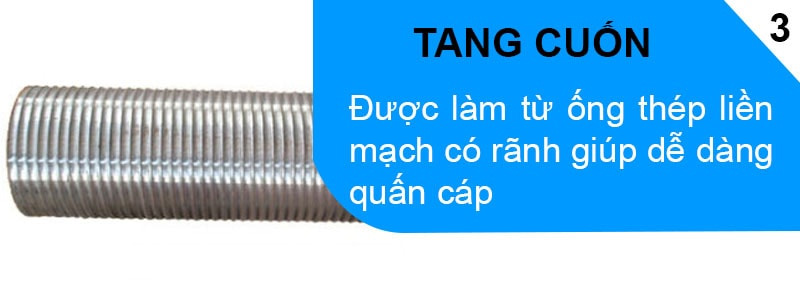

Tang cuốn: Được làm từ ống thép liền mạch có rãnh giúp dễ dàng quấn cáp theo trật tự, tránh chồng chéo.

Hình ảnh tang cuốn

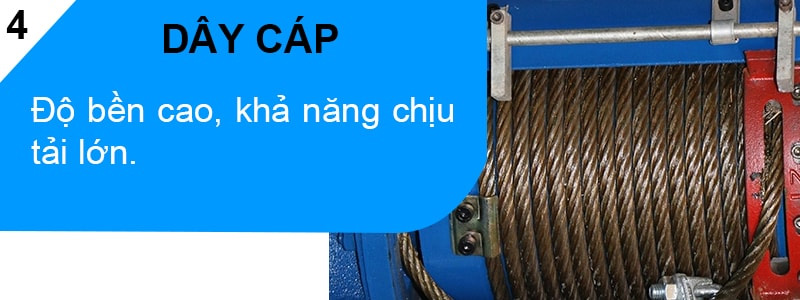

Dây cáp: Được làm từ thép bền bỉ, khả năng chịu tải trọng lớn.

Hình ảnh dây cáp

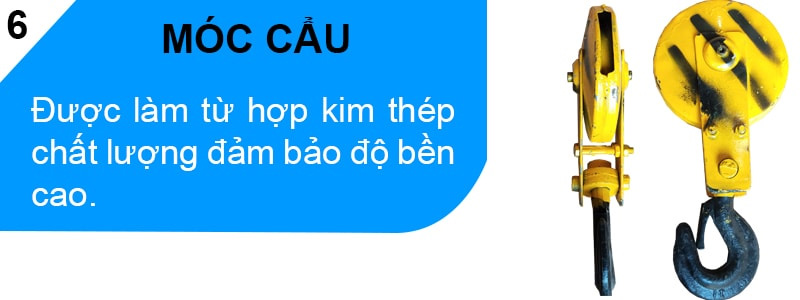

Móc cẩu: Được làm từ hợp kim thép tốt có độ bền cao. Ngoài ra để đảm bảo an toàn, móc cẩu có thêm thiết kế chốt an toàn, giữ chắc tải.

Hình ảnh móc câu

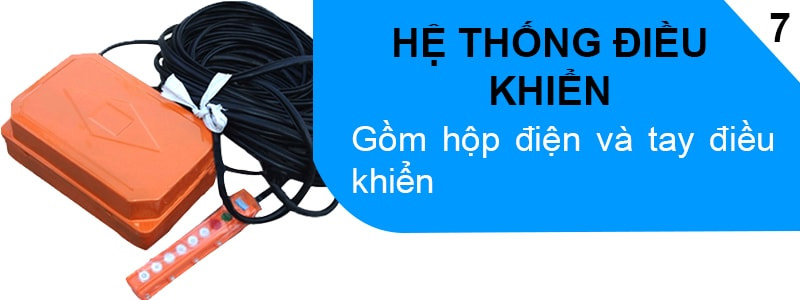

Hệ thống điều khiển: Gồm hai bộ phận chính là hộp điện và tay điều khiển. Máy gồm các nút điều khiển nâng/hạ cơ dễ sử dụng.

Hình ảnh hệ thống điều khiển

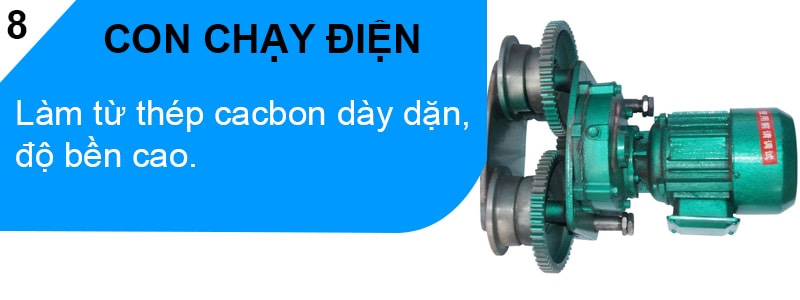

Con chạy điện: Được làm từ thép cacbon dày dặn, giúp pa lăng có khả năng di chuyển qua lại trên khung dầm, tính cơ động cao như pa lăng xích điện di chuyển.

Hình ảnh con chạy điện

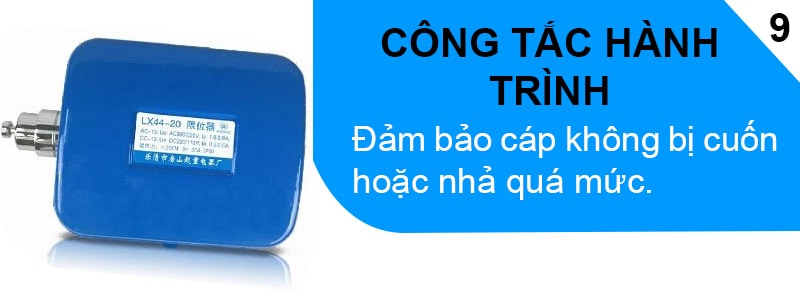

Công tắc giới hạn hành trình: Đảm bảo cáp không bị cuốn hoặc nhả quá mức, giúp giảm thiểu hư hỏng cho cáp và đảm bảo an toàn.

Hình ảnh công tắc giới hạn hành trình

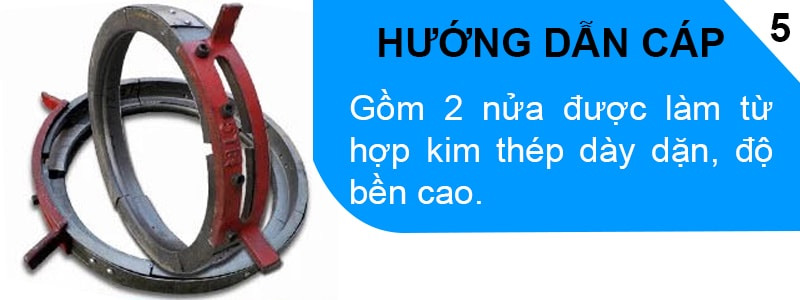

Hướng dẫn cáp: có thiết kế tiện lợi cho tháo lắp với 2 nửa. Được làm từ hợp kim thép dày dặn, giúp dây đi đúng hướng, hạn chế hư hại do rối cáp, chồng chéo cáp.

Hình ảnh hướng dẫn cáp

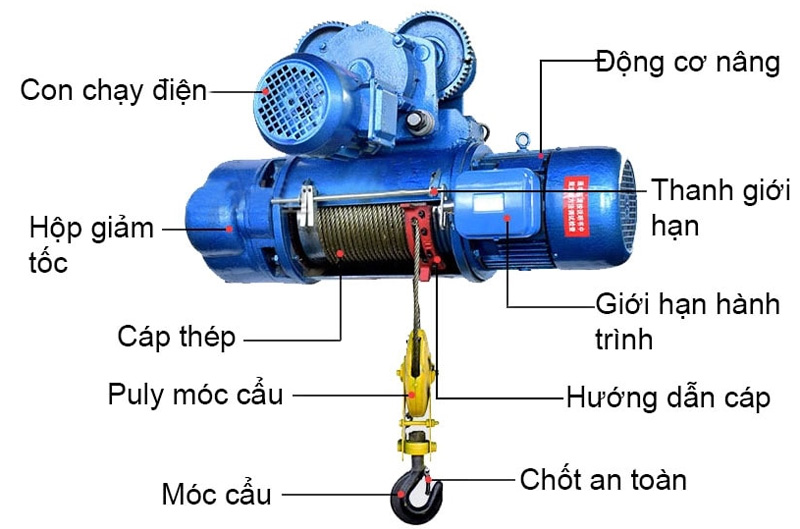

Hình ảnh các chi tiết của pa lăng

Hướng dẫn lắp đặt sử dụng Pa lăng Kenbo CD1 3 tấn

Lắp đặt

• Treo pa lăng lên kẹp dầm, khung dầm, giá đỡ song song với mặt đất và có khả năng chịu tải của cả pa lăng và hàng hóa.
• Môi trường lắp đặt: nhiệt độ từ -10^oC đến 40^oC, độ ẩm dưới 90%.
• Điện áp nơi lắp đặt phải ổn định, không dao động quá 10%.
• Nếu lắp đặt ngoài trời phải có biện pháp che chắn cho pa lăng tránh tiếp xúc trực tiếp với nắng, mưa.

Lưu ý khi sử dụng pa lăng

• Không để cáp tải lệch quá 4 độ so với phương thẳng đứng khi nâng hạ.
• Nâng hạ đúng tải trọng cho phép. Tuyệt đối không sử dụng cáp tải để buộc, cố định hàng hóa.
• Đảm bảo chốt an toàn được đóng trước khi nâng, hạ.
• Pa lăng Kenbo CD1 có thể sử dụng được cả ngày.
• Không móc cẩu trực tiếp vào vật năng nên lấy cáp vải, kẹp tôn, nam châm để cẩu hàng.
• Kéo căng cáp khi nhấn nút hạ xuống để tránh gãy hướng dẫn cáp.
• Khi ấn các nút điều khiển phải dứt khoát, không nhấp đi nhấp lại nhiều lần sẽ khiến điều khiển hỏng.
• Nâng tải lên khoảng 5cm rồi xem đã được móc cân bằng, chắc chắn vào móc cẩu và phanh hoạt động tốt trước khi tiếp tục.
• Đảm bảo có ít nhất 4 vòng cáp trên tang cuốn khi móc cẩu chạm đến giới hạn dưới để đảm bảo khả năng giữ tải của pa lăng.
• Khi không sử dụng phải để móc cẩu cách mặt đất ít nhất 2m.

Lưu ý: Hình ảnh sản phẩm chỉ có tính chất minh họa, chi tiết sản phẩm, màu sắc có thể thay đổi tùy theo sản phẩm thực tế.
