3 cách sử dụng đồng hồ vạn năng để đo điện
Đồng Bảo HuynhĐồng hồ vạn năng (VOM) là thiết bị đo không thể thiếu được với bất kỳ một kỹ thuật viên điện tử nào, đồng hồ vạn năng có 4 chức năng chính là: Đo điện trở, đo điện áp DC, đo điện áp AC và đo dòng điện. Để sử dụng hiệu quả thiết bị này, Quý khách hãy tham khảo thông tin hướng dẫn thực hiện 4 phép đo cơ bản với đồng hồ vạn năng trong bài viết dưới đây nhé!
1. Cách đo điện áp bằng đồng hồ vạn năng
Điện xoay chiều AC
Khi đo điện áp xoay chiều ta chuyển thang đo về các thang AC, để thang AC cao hơn điện áp cần đo một nấc. Ví dụ nếu đo điện áp AC 220V ta để thang AC 250V, nếu ta để thang thấp hơn điện áp cần đo thì đồng hồ báo kịch kim, nếu để thang quá cao thì kim báo thiếu chính xác.

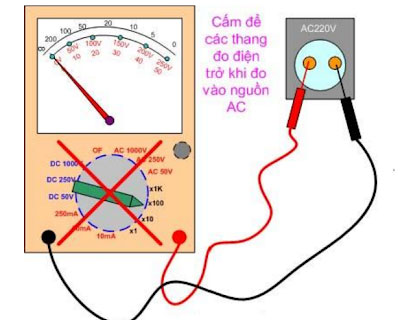

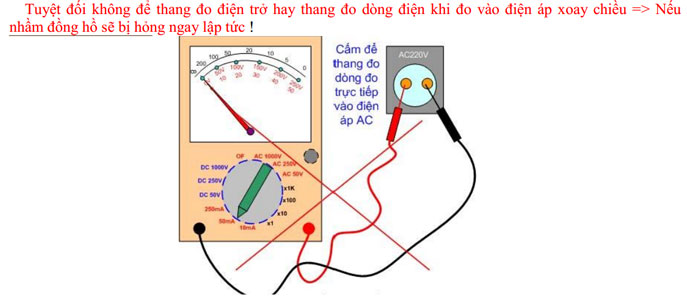

Để nhầm thang đo điện trở, đo vào nguồn AC => sẽ lầm hỏng các điện trở trong đồng hồ.

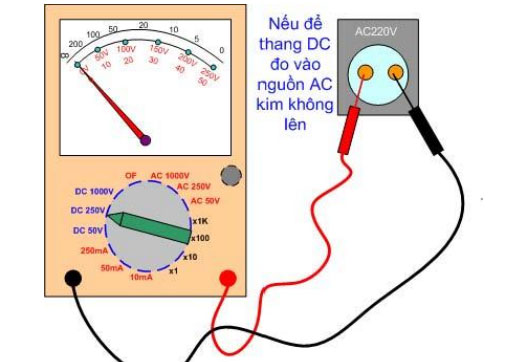

Nếu để thang đo áp DC mà đo vào nguồn AC thì kim đồng hồ không báo, nhưng đồng hồ không ảnh hưởng.
Để thang DC đo áp AC đồng hồ không lên kim tuy nhiên đồng hồ không hỏng.
Xem thêm: Hiệu điện thế (điện áp) là gì?
Điện một chiều DC

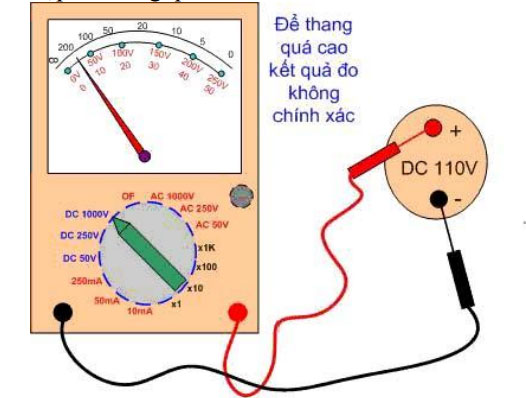

Khi đo điện áp một chiều DC, ta nhớ chuyển thang đo về thang DC, khi đo ta đặt que đỏ vào cực dương (+) nguồn, que đen vào cực âm (-) nguồn, để thang đo cao hơn điện áp cần đo một nấc. Ví dụ nếu đo áp DC 110V ta để thang DC 250V, trường hợp để thang đo thấp hơn điện áp cần đo => kim báo kịch kim, trường hợp để thang quá cao => kim báo thiếu chính xác.
Nếu ta để sai thang đo, đo áp một chiều nhưng ta để đồng hồ thang xoay chiều thì đồng hồ sẽ báo sai, thông thường giá trị báo sai cao gấp 2 lần giá trị thực của điện áp DC, tuy nhiên đồng hồ cũng không bị hỏng .
Để sai thang đo khi đo điện áp một chiều => báo sai giá trị.
Trường hợp để nhầm thang đo

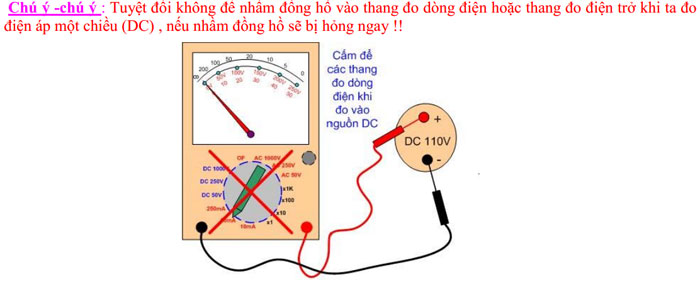

Chú ý: Tuyệt đối không để nhầm đồng hồ vào thang đo dòng điện hoặc thang đo điện trở khi ta đo điện áp một chiều (DC), nếu nhầm đồng hồ sẽ bị hỏng ngay!!
Trường hợp để nhầm thang đo dòng điện khi đo điện áp DC => đồng hồ sẽ bị hỏng!
Trường hợp để nhầm thang đo điện trở khi đo điện áp DC => đồng hồ sẽ bị hỏng các điện trở bên trong!
Xem thêm: Công dụng của đồng hồ đo điện là gì? Đồng hồ đo điện gồm những loại nào?
2. Cách đo điện trở bằng đồng hồ vạn năng
Với thang đo điện trở của đồng hồ vạn năng ta có thể đo được rất nhiều thứ.
- Đo kiểm tra giá trị của điện trở
- Đo kiểm tra sự thông mạch của một đoạn dây dẫn
- Đo kiểm tra sự thông mạch của một đoạn mạch in
- Đo kiểm tra các cuộn dây biến áp có thông mạch không
- Đo kiểm tra sự phóng nạp của tụ điện
- Đo kiểm tra xem tụ có bị dò, bị chập không
- Đo kiểm tra trở kháng của một mạch điện
- Đo kiểm tra đi ốt và bóng bán dẫn
Để sử dụng được các thang đo này đồng hồ phải được lắp 2 viên pịn tiểu 1,5V bên trong, để xử dụng các thang đo 1kOhm hoặc 10kOhm ta phải lắp pin 9V.
Để đo chỉ số điện trở ta thực hiện theo các bước sau:
Bước 1: Để thang đồng hồ về các thang đo trở, nếu điện trở nhỏ thì để thang x1 Ohm hoặc x10 Ohm, nếu điện trở lớn thì để thang xlkOhm hoặc 10kOhm => sau đó chập hai que đo và chỉnh triết áo để kim đồng hồ báo vị trí 0 Ohm.
Bước 2: Chuẩn bị đo.
Bước 3: Đặt que đo vào hai đầu điện trở, đọc trị số trên thang đo. Giá trị đo được = chỉ số thang đo X thang đo. Ví dụ: Nếu để thang x 100 Ohm và chỉ số báo là 27 thì giá trị là = 100 x 27 = 2700 Ohm = 2,7 kOhm
Bước 4: Nếu ta để thang đo quá cao thì kim chỉ lên một chút, như vậy đọc trị số sẽ không chính xác.
Bước 5: Nếu ta để thang đo quá thấp, kim lên quá nhiều và đọc trị số cũng không chính xác.
Khi đo điện trở, ta chọn thang đo sao cho kim báo gần vị trí giữa vạch chỉ số sẽ cho độ chính xác cao nhất.
Xem thêm: Nội trở pin là gì? Cách đo nội trở pin bằng đồng hồ vạn năng
3. Cách đo dòng điện bằng đồng hồ vạn năng
Cách 1: Dùng thang đo dòng
Để đo dòng điện bằng đồng hồ vạn năng, ta đo đồng hồ nối tiếp với tải tiêu thụ và chú ý là chỉ đo được dòng điện nhỏ hơn giá trị của thang đo cho phép, ta thực hiện theo các bước sau:
Bước 1: Đặt đồng hồ vào thang đo dòng cao nhất .
Bước 2: Đặt que đồng hồ nối tiếp với tải, que đỏ về chiều dương, que đen về chiều âm.
Nếu kim lên thấp quá thì giảm thang đo.
Nếu kim lên kịch kim thì tăng thang đo, nếu thang đo đã để thang cao nhất thì đồng hồ không đo được dòng điện này.
Chỉ số kim báo sẽ cho ta biết giá trị dòng điện.
Cách 2: Dùng thang đo áp DC
Ta có thể đo dòng điện quá tải bằng cách đo sụt áp trên điện trở hạn dòng mắc nối với tải, điện áp đo được chia cho giá trị trở hạn dòng sẽ cho biết giá trị dòng điện, phương pháp này có thể đo được các dòng điện lớn hơn khả năng cho phép của đồng hồ và đồng hồ cũng an toàn hơn.
Cách đọc trị số dòng điện và điện áp khi đo như thế nào?
Khi đo điện áp DC thì ta đọc giá trị trên vạch chỉ số DCV.A
Nếu ta để thang đo 250V thì ta đọc trên vạch có giá trị cao nhất là 250, tương tự để thang 10V thì đọc trên vạch có giá trị cao nhất là 10. Trường hợp để thang 1000V nhưng không có vạch nào ghi cho giá trị 1000 thì đọc trên vạch giá trị Max = 10, giá trị đo được nhân với 100 lần.
Khi đo điện áp AC thì đọc giá trị cũng tương tự đọc trên vạch AC 10V, nếu đo ở thang có giá trị khác thì ta tính theo tỷ lệ. Ví dụ nếu để thang 250V thì mỗi chỉ số của vạch 10 số tương đương với 25V.
Khi đo dòng điện thì đọc giá trị tương tự đọc giá trị khi đo điện áp.
Xem thêm: Cách kiểm tra rò điện bằng đồng hồ vạn năng chi tiết, chuẩn nhất
4. Giới thiệu về đồng hồ số DIGITAL
Đồng hồ số Digital có một số ưu điểm so với đồng hồ cơ khí, đó là độ chính xác cao hơn, trở kháng của đồng hồ cao hơn do đó không gây sụt áp khi đo vào dòng điện yếu, đo được tần số điện xoay chiều, tuy nhiên đồng hồ này có một số nhược điểm là chạy bằng mạch điện tử lên hay hỏng, khó nhìn kết quả trong trường hợp cần đo nhanh, không đo được độ phóng nạp của tụ.
Hướng dẫn sử dụng đồng số Digital
Đo điện áp một chiều (hoặc xoay chiều)
- Đặt đồng hồ vào thang đo điện áp DC hoặc AC. Để que đo đồng hồ vào lỗ cắm "VQ mA" que đen vào lỗ cắm "COM".
- Bấm nút DC/AC để chọn thang đo là DC nếu đo áp một chiều hoặc AC nếu đo áp xoay chiều.
- Xoay chuyển mạch về vị trí "V" hãy để thang đo cao nhất nếu chưa biết rõ điện áp, nếu giá trị báo dạng thập phân thì ta giảm thang đo sau.
- Đặt thang đo vào điện áp cần đo và đọc giá trị trên màn hình LCD của đồng hồ.
- Nếu đặt ngược que đo (với điện một chiều) đồng hồ sẽ báo giá trị âm (-).
Đo dòng điện DC (AC)
- Chuyển que đo đồng hồ về thang mA nếu đo dòng nhỏ, hoặc 20A nếu đo dòng lớn.
- Xoay chuyển mạch về vị trí "A".
- Bấm nút DC/AC để chọn đo dòng một chiều DC hay xoay chiều AC.
- Đặt que đo nối tiếp với mạch cần đo.
- Đọc giá trị hiển thị trên màn hình.
Đo điện trở
- Trả lại vị trí dây cắm như khi đo điện áp .
- Xoay chuyển mạch về vị trí đo "Q", nếu chưa biết giá trị điện trở thì chọn thang đo cao nhất, nếu kết quả là số thập phân thì ta giảm xuống.
- Đặt que đo vào hai đầu điện trở.
- Đọc giá trị trên màn hình.
- Chức năng đo điện trở còn có thể đo sự thông mạch, giả sử đo một đoạn dây dẫn bằng thang đo trở, nếu thông mạch thì đồng hồ phát ra tiến kêu.
Đo tần số
- Xoay chuyển mạch về vị trí "FREQ" hoặc "Hz".
- Để thang đo như khi đo điện áp.
- Đặt que đo vào các điểm cần đo «Đọc trị số trên màn hình.
Đo Logic
- Đo Logic là đo vào các mạch số (Digital) hoặc đo các chân lện của vi xử lý, đo Logic thực chất là đo trạng thái có điện - Ký hiệu "1" hay không có điện "0", cách đo như sau:
- Xoay chuyển mạch về vị trí "LOGIC".
- Đặt que đỏ vào vị trí cần đo que đen vào mass.
- Màn hình chỉ "▲" là báo mức logic ở mức cao, chỉ "▼" là báo logic ở mức thấp.
Đo các chức năng khác
Đồng hồ vạn năng số Digital còn một số chức năng đo khác như: Đo đi ốt, đo tụ điện, đo Transistor nhưng nếu ta đo các linh kiện trên, ta nên dùng đồng hồ cơ khí sẽ cho kết quả tốt hơn và đo nhanh hơn.
Xem thêm: Cách đo đồng hồ điện trở cách điện
Hy vọng những thông tin hướng dẫn các phép đo cơ bản khi sử dụng đồng hồ vạn năng trên sẽ hữu ích cho bạn khi sử dụng đồng hồ vạn năng.
