Hướng dẫn sử dụng máy hàn Jasic TIG 200P AC/DC (R60)

7.272 lượt xem

Máy hàn Jasic TIG 200P AC/DC (R60) có 2 chức năng: vừa là máy hàn Tig vừa là máy hàn que. Để giúp người dùng sử dụng máy hàn Tig đúng cách, META sẽ làm bài hướng dẫn chi tiết để mọi người tham khảo.

Thông số kỹ thuật của máy hàn Jasic TIG 200P AC/DC (R60)

  • Nguồn điện áp: 220V AC ± 10%, 50Hz
  • Công suất: 4,5 KVA
  • Dòng hàn: 15A - 185A
  • Chu kỳ tải: 60%
  • Hiệu suất: 85%
  • Khí bảo vệ: khí trơ Argon

Chức năng chính của máy hàn Jasic TIG 200P AC/DC (R60)

  • Dùng hàn TIG/MMA.
  • Chức năng hàn tay/tự động: 2T/4T.
  • Dòng hàn ổn định, hồ quang đều.
  • Chức năng hàn DC với các vật liệu thép Cacbon, thép không gỉ, đồng và kim loại không màu.
  • Chức năng hàn AC phù hợp cho hàn nhôm và hợp kim nhôm.
  • Chức năng xung giúp hàn các phôi mỏng.

Cấu tạo của máy hàn Tig 200P AC/DC (R60)

Mặt trước:

  • Có đèn báo lỗi nguồn
  • Đèn báo lỗi quá nhiệt
  • Núm chỉnh khí ra trước
  • Chỉnh dòng hàn chính
  • Độ trễ cao áp
  • Chọn chế độ hàn AC/DC
  • Chọn chế độ hàn tay/tự động
  • Công tắc nguồn
  • Núm mồi hồ quang để hàn que
  • Chỉnh tần số khi hàn xung
  • Công tắc chuyển hàn Tig, hàn que
  • Hàn xung liên tục
  • Trễ khí
  • Độ rộng làm sạch khi hàn nhôm
  • Tỉ lệ xung
  • Jack nối súng Tig, kìm hàn
  • Jack đầu ra khí bảo vệ
  • Jack công tắc Tig
  • Jack điều khiển từ xa
  • Jack nối kẹp mát

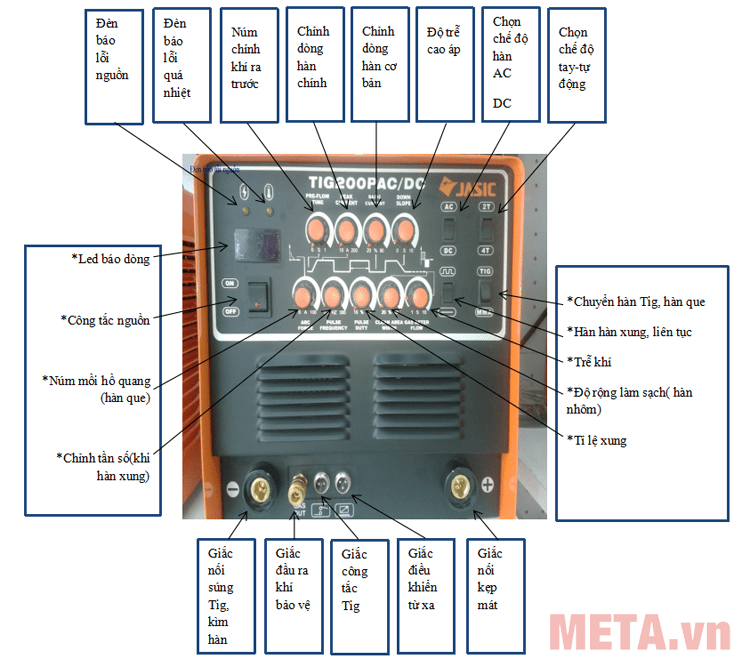

Mặt trước máy hàn Jasic

Mặt trước máy hàn Jasic

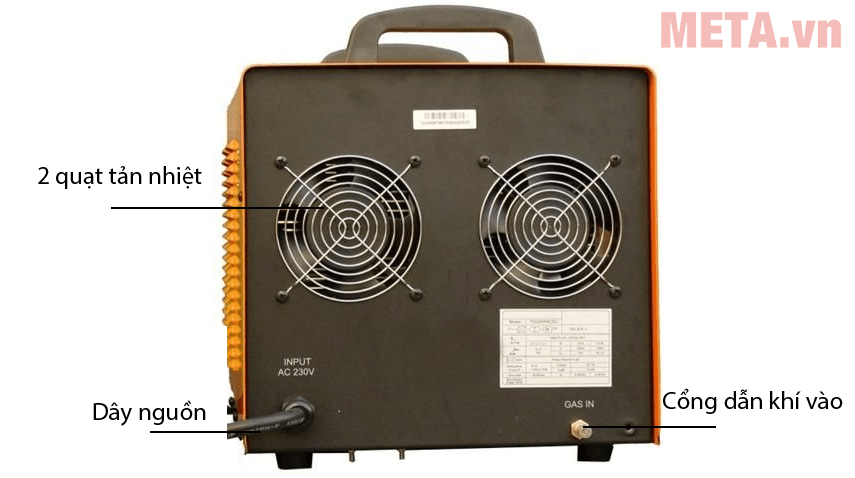

Mặt sau: Có 2 quạt tản nhiệt, dây nguồn và jack khí vào.

Mặt sau máy hàn Jasic

Mặt sau máy hàn Jasic

Cách sử dụng máy hàn Jasic TIG 200P AC/DC (R60)

Thiết lập thông số que hàn, dòng hàn, độ dày phôi khi hàn thép không gỉ

Tùy thuộc vào độ dày phôi hàn, vật liệu hàn để điều chỉnh dòng hàn và dùng que hàn phù hợp trên máy hàn Jasic TIG 200P AC/DC (R60). Các thông số đề xuất này chỉ mang tính tương đối.

Hàn que

  • Dùng que 2.5mm: Dải dòng hàn phù hợp 70A - 90A.
  • Dùng que 3.2mm: Dải dòng hàn phù hợp 110A - 130A.

Hàn Tig

  • Phôi dày 1mm - 2mm: Dải dòng hàn 90A - 120A, dùng điện cực Vonfram 1.6, que bù 1.6mm - 2.4mm.
  • Phôi dày 3mm: Dải dòng hàn 100A - 140A, dùng điện cực Vonfram 1.6, que bù 2.4mm.

Các bước sử dụng

Chuyển các núm vặn về giá trị 0 (vặn hết cỡ ngược chiều kim đồng hồ)

Hàn que:

Phụ kiện bao gồm kìm hàn và kẹp mát.

  • Bước 1: Lắp kìm hàn, kẹp mát vào vị trí kết nối jack nối kìm hàn, kẹp mát.
  • Bước 2: Bật công tắc Tig/MMA sang chế độ MMA (bật xuống dưới).
  • Bước 3: Bật chế độ AC/DC tùy theo que hàn nhôm hay que hàn thường.
  • Bước 4: Điều chỉnh núm dòng hàn chính sao cho dòng ra phù hợp với que hàn và độ dày phôi.
  • Bước 5: Vặn núm mồi hồ quang lên cho dễ mồi dòng hàn, càng lên cao càng dễ mồi dòng hàn.
  • Bước 6: Cắm phích nguồn vào ổ 220V AC, bật công tắc nguồn và hàn.

Hàn Tig

Phụ kiện bao gồm bộ súng hàn Tig, kẹp mát, bình khí bảo vệ (Argon).

  • Bước 1: Lắp súng hàn Tig, jack công tắc Tig, jack khí, kẹp mát vào đúng vị trí.
  • Bước 2: Lắp dây dẫn khí bảo vệ vào jack khí vào (phía sau máy).
  • Bước 3: Bật công tắc Tig/MMA sang chế độ Tig (bật lên trên).
  • Bước 4: Bật chế độ AC/DC tùy theo phôi hàn nhôm hay phôi hàn thường. Phôi nhôm dùng que bù nhôm và vặn núm làm sạch lên để làm sạch bề mặt hàn.
  • Bước 5: Điều chỉnh núm dòng hàn chính sao cho dòng ra phù hợp với que bù và độ dày phôi.
  • Bước 6: Bật công tắc chuyển hàn xung, liên tục xuống hàn liên tục (bật bên dưới). Nếu phôi quá mỏng dùng chế độ xung (bật lên trên). Chỉnh tần số xung ra, tỉ lệ xung ra cho phù hợp.
  • Bước 7: Cắm phích nguồn vào ổ 220V AC, bật công tắc nguồn và hàn.

Các lỗi thường gặp ở máy hàn Jasic TIG 200P AC/DC (R60)

1. Lỗi cao áp liên tục mặc dù đã rút công tắc Tig ra

Cách khắc phục: Bạn hãy vặn núm trễ cao áp về giá trị 0.

2. Lỗi khí ra quá lâu sau khi ngắt hàn Tig

Cách khắc phục: Chỉnh núm trễ khí về giá trị nhỏ, càng lớn thì khí ra sau khi hàn càng lâu.

3. Lỗi bóp công tắc Tig để hàn nhưng một lúc mới bắt dòng hàn

Cách khắc phục: Vặn núm chỉnh khí ra trước về 0.

4. Lỗi khó mồi hồ quang khi hàn

Cách khắc phục:

  • Chỉnh núm mồi hồ quang lên cao, càng cao càng dễ mồi.
  • Nếu que hàn bị ẩm ướt cũng gây khó mồi hồ quang nên cần sấy que khô, để nơi khô ráo.
  • Một nguyên nhân nữa có thể do phôi hàn bẩn cũng làm khó mồi hồ quang vì thế bạn cần làm sạch phôi hàn.

Qua bài viết trên thì việc sử dụng máy hàn Jasic TIG 200P AC/DC (R60) cũng không quá khó. Chỉ cần tuân thủ đúng các bước ở bài viết này sẽ giúp bạn hàn vật liệu dễ dàng, mối hàn đẹp và năng suất hơn.
