RCBO là gì? Có công dụng gì? Sự khác nhau giữa RCBO và RCCB

Hiện nay, các thiết bị điện ngày càng phát triển và ứng dụng rộng rãi trong mỗi gia đình thì cũng tiềm ẩn càng nhiều nguy cơ về những sự cố điện, hay những tai nạn bất ngờ về hệ thống điện gây thiệt hại nghiêm trọng cho con người, vấn đề an toàn thiết bị điện ngày càng trở nên cấp thiết hơn. Từ đó, RCBO ra đời.

Vậy RCBO là gì? Có công dụng ra sao? RCBO và RCCB khác nhau như thế nào? Cùng tìm hiểu chi tiết với META trong bài viết sau nhé!

RCBO là gì?

RCBO là viết tắt của cụm từ tiếng Anh Residual Circuit Breaker with Overload, có nghĩa là thiết bị ngắt mạch khi có dòng rò hoặc các sự cố về điện. RCBO còn được biết đến với cái tên thông dụng hơn là aptomat chống rò có kích thước cỡ MCB 2P kèm thêm bộ bảo vệ khóa dòng.

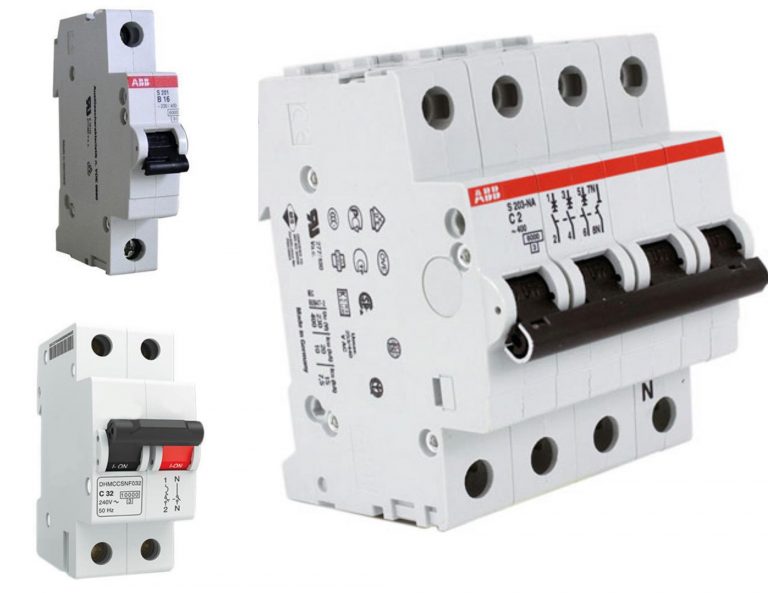

RCBO là sự kết hợp giữa RCCB (Residual Current Circuit Breaker) - cầu dao chống rò điện dạng tép và MCB (Miniature Circuit Breaker) - cầu dao bảo vệ ngắn mạch, quá tải điện.

Một khái niệm thường được nhắc đến cùng RCBO là CB RCBO. Vậy CB RCBO là gì?

Thông thường trong bảng mạch của các thiết bị điện, bạn sẽ thấy ký hiệu CB, thực chất CB là viết tắt của cụm từ “Circuit Breaker” - cầu dao tổng hay còn gọi là aptomat. CB RCBO là cụm từ để chỉ aptomat chống giật dạng tép, ngoài ra còn được biết đến với các tên gọi như CB chống giật, aptomat chống giật, át chống giật, cầu dao chống dòng rò…

Công dụng của RCBO

Công dụng chính của RCBO là ngắt điện khi xuất hiện sự cố rò dòng, điện áp quá tải để phòng tránh các tính huống chập cháy điện gây nguy hiểm về người và của.

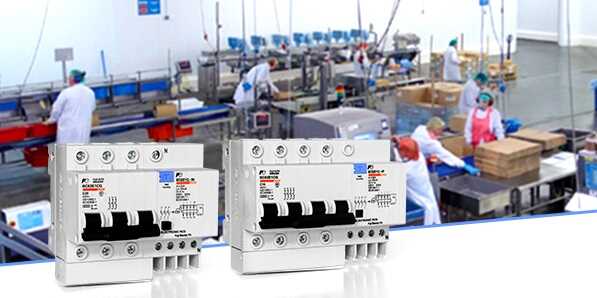

RCBO có tính ứng dụng cao, được dùng phổ biến tại các hộ gia đình cũng như các công ty, nhà máy xí nghiệp, các khu công trình bởi mức độ an toàn cao, khi xảy ra sự cố aptomat sẽ lập tức ngắt điện.

Tuy nhiên, trong trường hợp dòng điện quá nhỏ thì khả năng bảo vệ của RCBO sẽ kém đi.

Tham khảo: Cách đo dòng rò bằng ampe kìm chính xác nhất

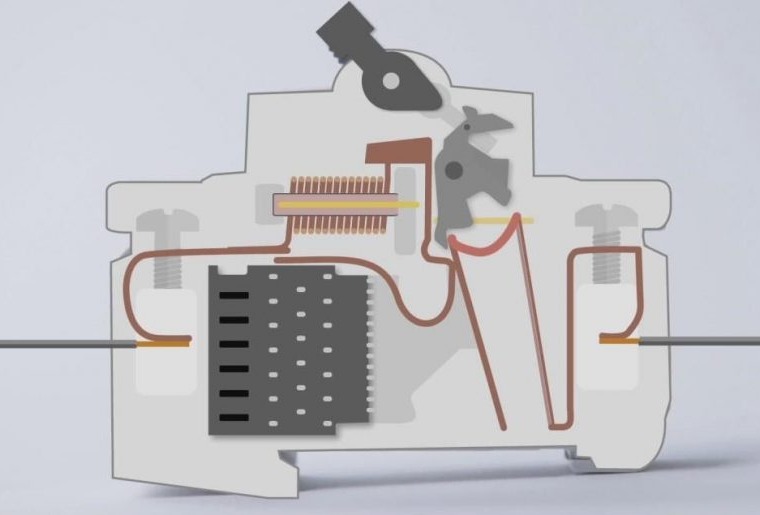

Cấu tạo của RCBO

Như đã nói ở trên, về cơ bản, RCBO là sự tích hợp giữa RCCB và MCB với mục đích bảo vệ tốt nhất cho người sử dụng, tránh được phần lớn các sự cố do hỏa hoạn, chập cháy gây nên, bảo vệ dây dẫn khỏi hiện tượng ngắn mạch, quá tải có sẵn với các loại đặc tính đường cong B và C.

RCBO hoạt động trong dòng điện định mức là 30mA với cấu tạo chi tiết như sau:

Buồng dập hồ quang (ARC divider)

Buồng dập hồ quang của RCBO được cấu tạo thành từ những tấm kim loại ghép với nhau, khoảng trống giữa những tấm kim loại này có nhiệm vụ chia nhỏ hồ quang để dập và giảm nhiệt lượng sinh ra. Vị trí buồng dập hồ quang được đặt hợp lý, thường ở giữa và được bao quanh bởi những vật liệu có tác dụng cách ly với các phân tử khác bên ngoài. Bên cạnh đó, tại tiếp điểm chính cũng có một lượng hồ quang khác được sinh ra.

Hiện nay có 2 loại buồng dập hồ quang là hồ quang kiểu hở và hồ quang nửa kín. Điểm khác nhau giữa 2 loại này là chúng có cấu tạo lớp vỏ kín MCB và lỗ thoát khí khác nhau.

Bảng mạch RCD (viết tắt là RCD)

Bảng mạch RCD được cấu thành từ 1 cuộn nam châm và 2 dây dẫn điện bên trong nam châm. Trong đó nam châm đóng vai trò đo sự khác biệt giữa các cặp dây điện, sau đó tiến hành ngắt tiếp điểm tự động khi nhận ra có sự bất thường. Như vậy, RCD là thiết bị chính dùng để ngắt mạch tự động khi xuất hiện sự mất cân bằng về cường độ dòng điện giữa hai loại dây (dây pha và dây trung tính).

Các bộ phận khác

Ngoài 2 phần chính trên, RCBO còn gồm các bộ phận khác như sau:

• Thermal overload detection: Là bộ phận đóng vai trò phát hiện quá tải nhiệt của dòng điện.
• Short circuit detection coil: Là cuộn dây phát hiện ngắn mạch trong RCBO
• Manual switch: Bộ phận đóng/mở được chuyển đổi bằng tay.
• RCD toroid (RCD hình xuyến): Đây là bộ phận nhạy cảm của dòng rò bên trong RCD chứa một biến dòng vi sai.
• ARC chute: Là máng đập hồ quang.
• RCD test button: Là nút dùng để kiểm tra RCD.

Phân loại RCBO

Hiện nay có 2 loại RCBO là RCBO 1 pha và RCBO 3 pha để phục vụ cho 2 mạng lưới điện phổ biến ở Việt Nam là mạng lưới điện dân dụng 1 pha và lưới điện sản xuất 3 pha, cụ thể:

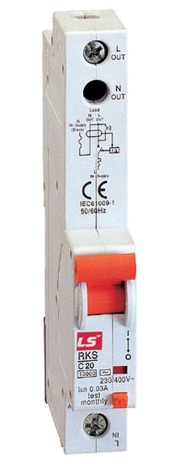

RCBO 1 pha

RCBO 1 pha là aptomat chuyên dụng phục vụ cho mạng điện dân dụng 1 pha (sử dụng tại các hộ gia đình). Thiết bị này có thể thực hiện đo lường giá trị dòng điện qua hai dây nóng - lạnh rồi so sánh độ lớn giữa chúng. Khi chênh lệch giá trị giữa hai dây này đạt đến một ngưỡng nhất định (được gọi là ngưỡng rò) thì ngay lập tức dòng điện sẽ được ngắt khỏi tải - nghĩa là toàn bộ hệ thống điện có kết nối với thiết bị sẽ được ngắt hoàn toàn.

Tùy vào mục đích sử dụng của người dùng mà ngưỡng rò của RCBO 1 pha sẽ có sự khác nhau. Hiện nay trên thị trường có một số loại RCBO 1 pha với các ngưỡng như sau: 15mA, 30mA, 100mA, 200mA, 300mA và 500mA.

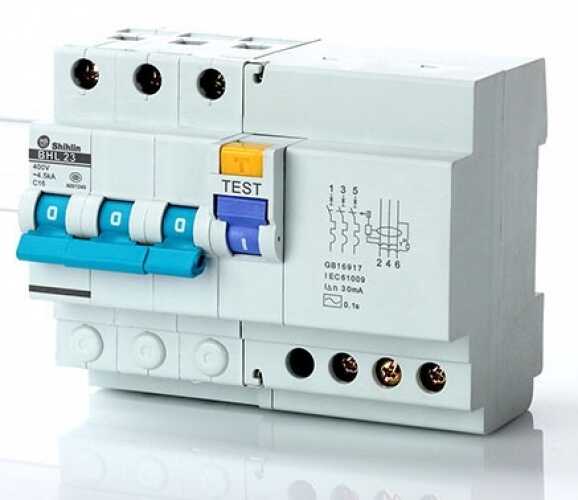

RCBO 3 pha

RCBO 3 pha có cách thức hoạt động tương tự như RCBO 1 pha là thực hiện so sánh sự chênh lệch dòng điện qua 3 dây pha và dây trung tính với một ngưỡng giá trị nhất định được cài đặt trước đó. Khi mức chênh lệch đạt ngưỡng quy định thì dòng điện sẽ được ngắt ngay lập tức để bảo vệ, hạn chế các tổn thất về người và của. RCBO 3 pha phục vụ cho lưới điện sản xuất 3 pha tại các công ty, nhà máy xí nghiệp, các khu công trình…

Các hãng RCBO nổi bật

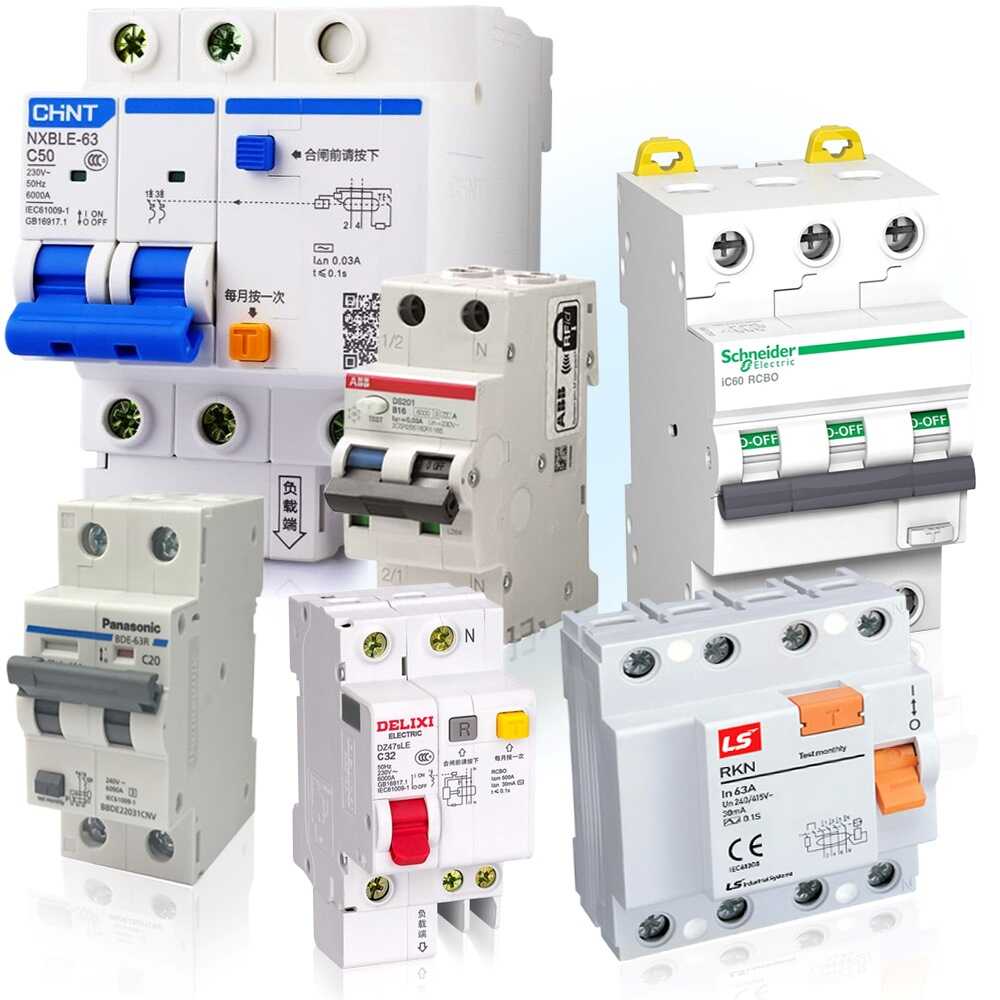

Cũng như các thiết bị điện khác, có rất nhiều thương hiệu sản xuất RCBO cung cấp cho thị trường. Một số hãng RCBO nổi bật có chất lượng và chế độ bảo hành tốt có thể kể đến như: RCBO Panasonic, RCBO Schneider, RCBO LS, RCBO Mitsubishi, RCBO Sino, RCBO Chint…

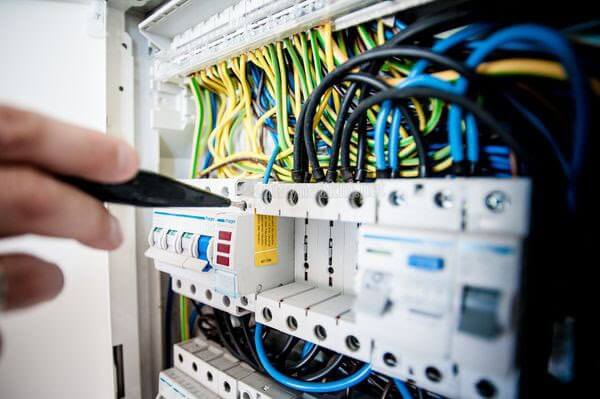

Cách đấu RCBO

Các bước đấu RCBO

• Bước 1: Ngắt hoàn toàn hệ thống điện để đảm bảo an toàn cho quá trình lắp đặt
• Bước 2: Thực hiện bắt vít RCBO vào tủ điện hoặc bảng điện có nắp đậy.
• Bước 3: Tiếp theo bạn hãy đấu dây điện vào RCBO, lưu ý cần đấu nguồn AC vào đầu line, đầu ra phụ tải với cọc load, dây nóng đấu vào cọc L, dây nguội vào cọc N, không nên đấu ngược lại sẽ gây ra hiện tượng chập cháy rất nguy hiểm.
• Bước 4: Sau khi đã thực hiện các bước trên bạn nên tiến hành kiểm tra lại hệ thống để chắc chắn rằng RCBO đã hoạt động tốt hay chưa nhé!

Một số lưu ý khi lắp đặt và sử dụng RCBO

• RCBO không có khả năng chống quá tải thì bạn phải lắp đặt nối tiếp sau MCB và MCCB để đảm bảo an toàn cho hệ thống khi có hiện tượng quá tải, quá áp xảy ra.
• Nếu có phần dây tiếp đất thì cần nối vào vỏ của phụ tải rồi thả xuống đất.
• Trước khi bắt đầu sử dụng chúng ta cần kiểm tra RCBO để đảm bảo chất lượng thiết bị. Trong quá trình sử dụng bạn cũng nên tiến hành kiểm tra, bảo dưỡng RCBO 1 tháng/lần để giúp thiết bị hoạt động tốt, kịp thời phát hiện các lỗi nếu có.
• Khi đặt RCBO ở những nơi có độ ẩm cao như nhà tắm, gần máy giặt, máy bơm chìm, bình nóng lạnh… thì bạn cần lắp thêm một cầu dao có độ nhạy cao hoặc đổi nơi đặt RCBO khô thoáng hơn.
• RCBO sẽ có hiện tượng đọng nước vào những ngày có độ ẩm không khí cao, khi đó dòng điện có thể bị rò ra ngoài làm relay tự động ngắt điện để đảm bảo an toàn. Khi hết hiện tượng đọng nước thì nguồn điện mới được khôi phục, hoặc bạn phải tháo relay ra.
• Khi mua RCBO, bạn nên chọn các thương hiệu nổi tiếng, xuất xứ rõ ràng tại các cửa hàng, đại lý uy tín để đảm bảo chất lượng, chế độ bảo hành cũng như an toàn trong suốt quá trình sử dụng.

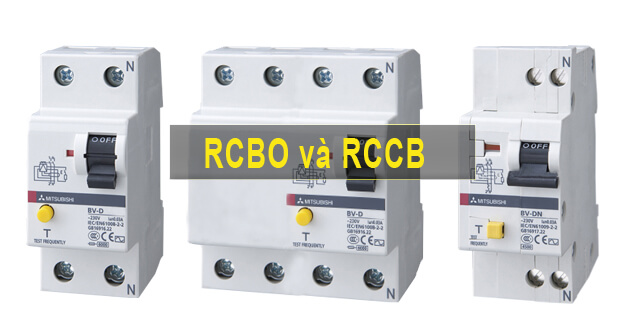

Sự khác nhau giữa RCCB và RCBO

RCBO và RCCB là 2 thiết bị bảo vệ nguồn điện có tác dụng, chức năng khá tương tự nhau, đôi khi khiến người dùng nhầm lẫn. Để phân biệt 2 thiết bị này, bạn có thể dựa vào điểm khác biệt như sau:

• RCCB: Là thiết bị được sử dụng với tác dụng đơn thuần là chống rò điện ra bên ngoài hệ thống điện của gia đình. Tham khảo: Tìm hiểu chi tiết về RCCB.
• RCBO: Ngoài việc chống rò điện như RCCB, RCBO còn được tích hợp tính năng tự động ngắt khi quá tải, ngắn mạch.

Như vậy, RCBO là thiết bị đa năng và bảo vệ tốt cho hệ thống điện của gia đình bạn hơn.

Hy vọng những thông tin trên đây đã giúp bạn hiểu rõ RCBO là gì, có công dụng ra sao và RCBO và RCCB khác nhau như thế nào, qua đó lựa chọn và sử dụng thiết bị này một cách hiệu quả nhất.

Đừng quên thường xuyên truy cập META.vn để tham khảo thêm nhiều thông tin hữu ích khác nhé! Hẹn gặp lại bạn trong các bài viết sau!
