Các vị trí hàn trong không gian 1F, 2F, 3F, 4F, 1G, 2G, 3G, 4G, 5G, 6G là gì?

Đồng Bảo Huynh

15/03/2022 11.307

Vị trí hàn trong không gian là gì, nó có ý nghĩa gì? Hãy cùng META tìm hiểu ngay qua bài viết dưới đây nhé!

Tìm hiểu về các vị trí hàn trong không gian 1F, 2F, 3F, 4F, 1G, 2G, 3G, 4G, 5G, 6G

Ý nghĩa các vị trí hàn trong không gian
Một số cách hàn thường gặp
Một số lưu ý trong quá trình hàn

Ý nghĩa các vị trí hàn trong không gian

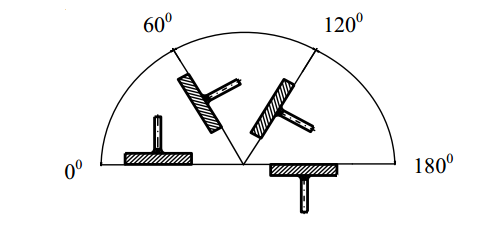

Các vị trí hàn trong không gian được phân loại theo tiêu chuẩn Nga và được chia thành 4 vị trí là hàn sấp, hàn đứng, hàn ngửa và vị trí hàn ngang.

Các vị trí hàn trong không gian

Theo đó:

Hàn sấp (hàn bằng) là những mối hàn phân bố trên các mặt phẳng thuộc góc từ 0 - 60^o.
Hàn đứng (hàn leo) là những mối hàn phân bố trên các mặt phẳng thuộc góc từ 60º - 120^o.
Hàn ngang là các mối hàn phân bố trên các mặt phẳng trong góc 60^o - 120^o, phương mối hàn song song với mặt phẳng nằm ngang.
Hàn trần (hàn ngửa) là những mối hàn được phân bố trên các mặt phẳng thuộc góc từ 120^o - 180^o. Thường khi hàn người thợ phải ngửa mặt lên trên về phía hồ quang nên còn gọi là hàn ngửa.

Trong các vị trí hàn thì hàn sấp là vị trí hàn thuận lợi nhất và khó nhất là vị trí hàn ngửa. Các vị trí hàn được mã hóa theo quy tắc sau:

Chữ số đầu tiên thể hiện vị trí hàn

1: Vị trí hàn bằng (Horizontal Flat Position)
2: Vị trí hàn ngang (Transverse Position)
3: Vị trí hàn đứng (Vertical Position)
4: Vị trí hàn trần (Overhaed Position)

Chữ cái tiếp theo thể hiện loại mối hàn

F: Mối hàn góc.
G: Mối hàn rãnh.

Đối với hàn ống vị trí và các kiểu mối hàn cũng được phân loại tương tự.

Chữ số đầu tiên chỉ vị trí hàn

1: Vị trí nằm ngang và thợ hàn hàn ở vị trí hàn bằng khi ống quay.
2: Vị trí gá đứng và thợ hàn thực hiện mối hàn ngang.
5: Vị trí ống ngang cố định và thợ hàn hàn mối hàn trần, mối hàn ngang và mối hàn bằng.
6: Ống ở vị trí 45^o và thợ hàn thực hiện hàn ở vị trí hàn bằng, hàn ngang, hàn đứng và hàn trần.

Chữ cái tiếp theo thể hiện loại mối hàn

F: Mối hàn góc.
G: Mối hàn rãnh.
R: Vị trí hạn chế.

Ý nghĩa các vị trí hàn trong không gian

Như vậy, từ cách mã hóa trên, chúng ta cơ bản có thể hiểu được ý nghĩa các vị trí hàn trong không gian như sau:

1F: Mối hàn góc ở vị trí hàn bằng.
2F: Mối hàn góc ở vị trí hàn ngang.
3F: Mối hàn góc ở vị trí hàn đứng.
4F: Mối hàn góc ở vị trí hàn trần.
1G: Mối hàn rãnh ở vị trí hàn bằng.
2G: Mối hàn rãnh ở vị trí hàn ngang.
3G: Mối hàn rãnh ở vị trí hàn đứng.
4G: Mối hàn rãnh ở vị trí hàn trần

Đối với hàn ống

5G: Mối hàn rãnh ở vị trí ống ngang cố định và thợ hàn hàn ở vị trí hàn trần, mối hàn ngang và mối hàn bằng.
6G: Mối hàn rãnh, ống ở vị trí 45^o và thợ hàn thực hiện hàn ở vị trí hàn bằng, hàn ngang, hàn đứng và hàn trần.

Xem thêm: Top 5+ máy hàn chuyên trị vùng điện yếu tốt nhất hiện nay

Một số cách hàn thường gặp

Cách hàn 2F

2F là vị trí hàn ngang được dùng cho các mối hàn góc. Ở vị trí này, người thợ hàn cần phải giữ kiềm hàn nghiêng một góc 45^o trong hầu như suốt quá trình hàn. Góc nghiêng kiềm hàn còn phụ thuộc vào góc ghép của vật hàn.

Xem thêm: So sánh máy hàn MIG và hàn que chi tiết nhất

Cách hàn 4F

4F là vị trí hàn trần được dùng cho các mối hàn góc. Người thợ hàn hầu hết đều giữ kiềm hàn một góc 45^o bên dưới vật hàn, tùy thuộc vào vị trí của vật hàn.

Xem thêm: Top 5 máy hàn que dùng nguồn điện yếu hàn đẹp, chính xác nhất

Cách hàn 1G

1G là vị trí hàn bằng của mối hàn rãnh. Ở vị trí hàn này, người thợ hàn cần phải đặt vật hàn ngay dưới vị trí của kiềm hàn.

Xem thêm: So sánh nên mua máy hàn dây đồng hay dây nhôm tốt hơn

Cách hàn 3G

Cách hàn 3G có thể thao tác từ dưới lên hoặc từ trên xuống đều được. Vị trí 3G từ dưới lên thường sử dụng cả cho hàn đấu đầu lẫn hàn góc. Trong khi hàn, kiềm hàn được giữ nghiêng 45^o, và người thợ hàn thực hiện quá trình hàn từ dưới lên.

Vị trí hàn 3G từ trên xuống thường sử dụng cho hàn đấu đầu và hàn góc. Người thợ hàn sẽ thực hiện quá trình hàn từ trên xuống. Vị trí hàn này được xem là có hiệu quả hơn về năng suất.

Xem thêm: So sánh máy hàn cơ và máy hàn điện tử: Nên mua loại nào?

Cách hàn 6G

Vị trí hàn 6G được đánh giá là vị trí hàn khó nhất trong số các vị trí hàn thường gặp. Thành thạo vị trí hàn 6G là điều kiện tiên quyết để có được chứng chỉ hàn. Tùy vào điều kiện, vị trí hàn này có điểm tương đồng với vị trí hàn 5G nhưng ống hàn sẽ nằm nghiêng một góc 45^o. Tên gọi khác của vị trí hàn này là Vị trí hàn 6G Uphill/H-L045 và 6G Downhill/J-L045.

Trong quá trình hàn 6G, có chủ yếu ba kiểu hàn đó là hàn ngang (khó), hàn bằng (dễ), và hàn đứng (bắt buộc). Quy trình hàn 6G phức tạp hơn hầu hết các quy trình hàn khác do vật hàn (ống) sẽ được gá nghiêng một góc 45^o nên người thợ hàn phải thay đổi vị trí cơ thể mình nhiều lần trong suốt quá trình hàn.

Ngoài ra, kim loại hàn khi điền vào luôn chảy từ cao xuống thấp. Khi người thợ thao tác ở vị trí hàn đứng, điều này sẽ là một khó khăn mà người thợ hàn phải vượt qua do luôn phải thực hiện công việc ở tầm cao hơn đầu. Vì vậy, người thợ hàn cần phải luyện tập rất nhiều ở vị trí hàn 6G trước khi tiến hành hàn thực địa.

Trên thực tế thì trong công việc hằng ngày, một người thợ hàn đã được cấp chứng chỉ rất hiếm khi phải đối mặt với vị trí hàn 6G, nhưng đó thông thường là bài kiểm tra tuyển dụng đối với người thợ hàn.

Xem thêm: Các câu hỏi thường gặp trong hàn TIG

Một số lưu ý trong quá trình hàn

Lưu ý an toàn trong quá trình hàn

Ngoài việc nắm chắc kỹ thuật hàn thì để đảm bảo an toàn khi hàn, người thợ hàn cần lưu ý:

Luôn kiểm tra an toàn xung quanh khu vực hàn cũng như các thiết bị hàn trước khi tiến hành công việc, ví dụ như kiểm tra hệ thống điện nguồn, máy hàn, đường dây cáp hàn...
Trong quá trình thực hiện luôn sử dụng đồ bảo hộ lao động đầy đủ.
Khi que hàn cháy có nhiều khí độc và bụi sinh ra (như bụi mangan, oxyt kém…) khiến cho môi trường làm việc dễ bị ô nhiễm nên phải chọn nơi làm việc thoáng mát, có quạt thông gió.
Khi hàn điện và hàn hơi ở các vị trí khó khăn, những nơi kín (trong đường ống, thùng kín, nơi chật chội, nhà kín...) phải tiến hành thông gió tránh trúng độc hơi hàn và luôn phải có người giám sát.
Cạo sạch sơn của vật hàn (nhất là sơn có pha chì) trước khi đem hàn, lau sạch dầu mỡ, cạo sạch tối thiểu 50mm hai bên đường hàn.
Người có tiền sử bệnh lý về tim, phổi... không được hàn trong những thùng kín.
Phải xúc sạch, mở nắp các bình chứa chất dễ cháy nổ trước khi hàn. Tuyệt đối không được hàn các vật chịu áp lực đang chứa hơi nén, chất lỏng cao áp...
Đeo dây an toàn bảo hiểm khi hàn trên cao. Khi cắt các dầm xà, phải buộc chặt phần cắt, tránh để rơi xuống gây tai nạn.
Khi hết giờ làm việc bắt buộc phải ngắt cầu dao máy hàn điện và cầu dao chính.

Xem thêm: Tại sao nên sử dụng mặt nạ hàn điện tử cảm biến ánh sáng?

Trên đây là những thông tin cơ bản giúp bạn hiểu rõ hơn về các vị trí hàn trong không gian cũng như ý nghĩa của chúng. Hãy ghé META.vn thường xuyên để xem thêm những kiến thức hữu ích về máy hàn và các loại công cụ, dụng cụ khác bạn nhé!
