3 Cách đấu tụ máy bơm chi tiết, chính xác nhất
Đồng Bảo HuynhMáy bơm nước là một thiết bị quen thuộc được sử dụng rộng rãi nhằm hỗ trợ quá trình cung cấp nguồn nước cho các hoạt động thiết yếu trong đời sống sinh hoạt hàng ngày. Tuy nhiên, không phải ai cũng biết về các loại tụ điện máy bơm nước cũng như cách đấu tụ máy bơm. Hãy cùng META tìm hiểu chi tiết về các loại và cách đấu tụ điện máy bơm trong bài viết này nhé!
Hướng dẫn cách đấu tụ máy bơm nước

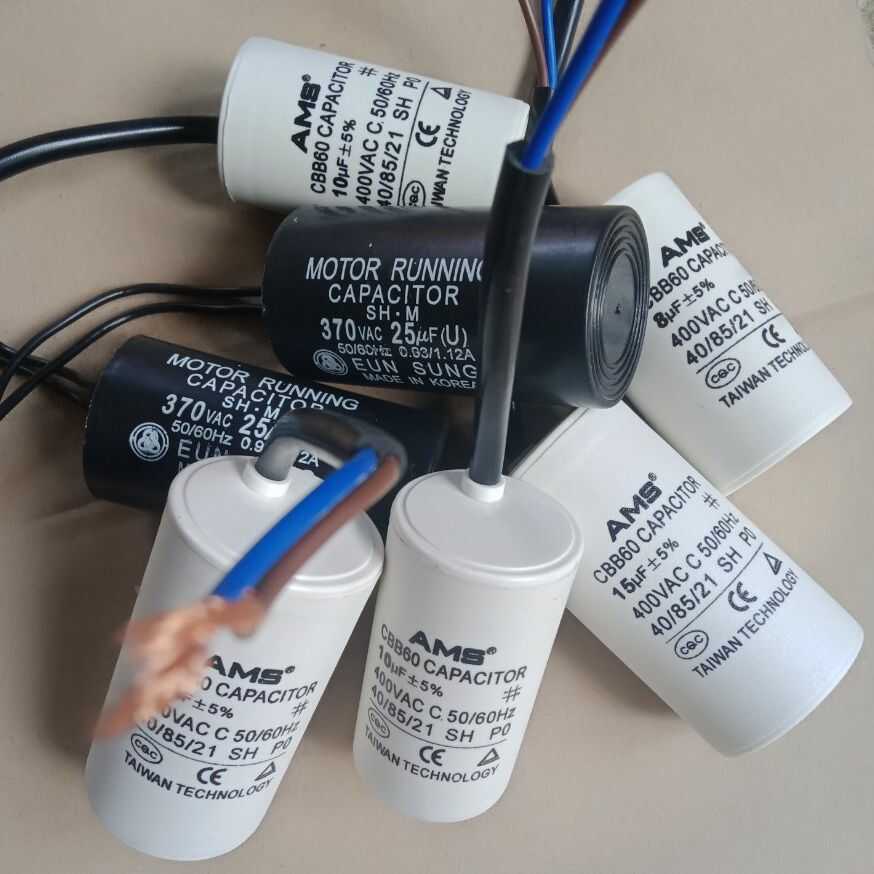

Các loại tụ máy bơm nước
Tụ điện máy bơm hay tụ điện máy bơm nước là linh kiện nhằm khởi động máy bơm được cấu tạo thành từ hai cực đặt song song với nhau.
Có rất nhiều loại tụ điện máy bơm nước, các loại được sử dụng phổ biến có thể kể đến như:

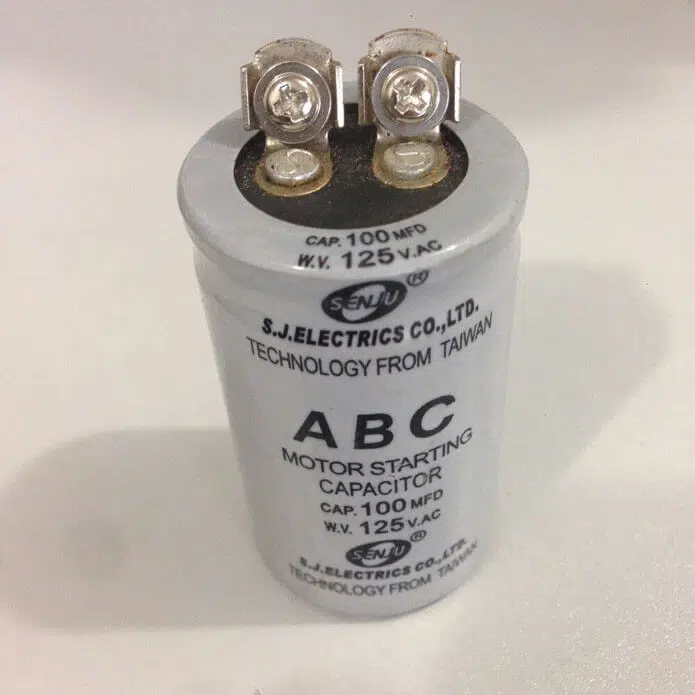

Tụ 125V 100MF (UF)
Tụ 125V 100MF (UF) là loại tụ điện có chức năng tăng momen (mô-men) khởi động cho máy bơm trong khoảng thời gian, giúp thiết bị chạy hoặc dừng một cách nhanh chóng.
Tụ đề ABC khi làm việc ở 125V sẽ có giá trị điện dung từ 150MF đến 1200MF.

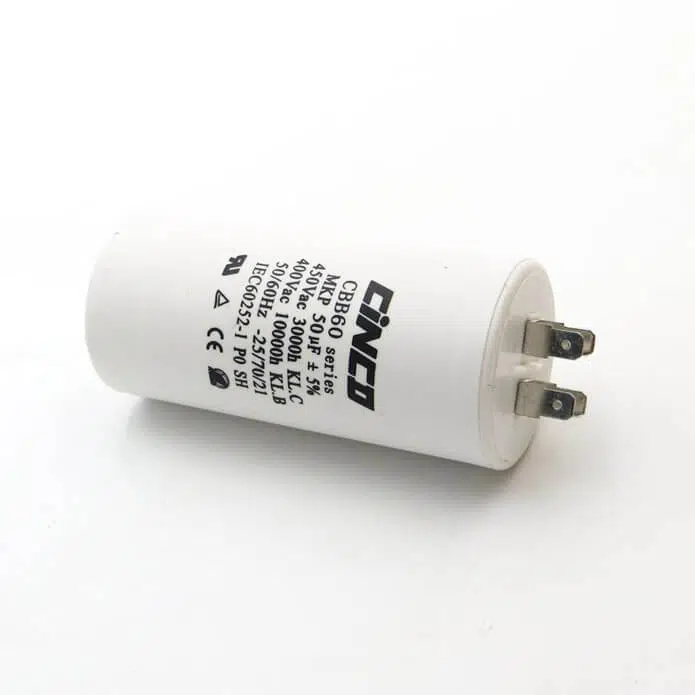

Tụ nhôm 50MF 450V
Tụ nhôm 50MF 450V là loại tụ điện được thiết kế để làm việc liên tục trong suốt thời gian motor hoạt động, thường được dùng trong máy bơm 1 pha để làm lệch pha điện áp của cuộn dây thứ 2, nhằm đảm bảo hiệu suất hoạt động của máy bơm nước.
Loại tụ điện này hoạt động dài hạn với điện áp định mức là 450V và có thể vận hành liên tục suốt cả vòng đời.

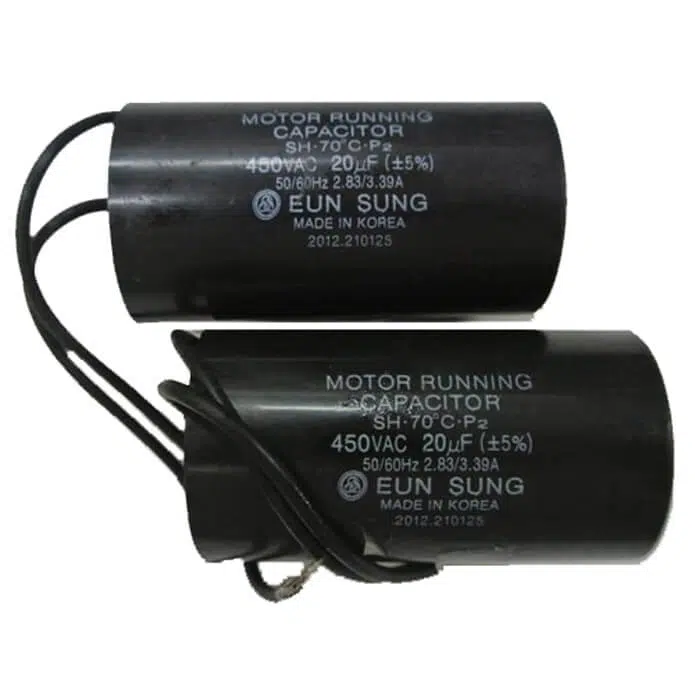

Tụ cho máy bơm nước 750W
Tụ cho máy bơm nước 750W là loại tụ điện thích hợp để sử dụng trong các thiết bị cung cấp nước sinh hoạt và tưới tiêu nhờ lực đẩy mạnh, có thể đưa nước lên cao khoảng 12m với lưu lượng 16m3/giờ.
Tụ của máy bơm nước 750W hoạt động với dòng điện thông dụng 220V - 50Hz.
Xem thêm: Ai phát minh ra máy bơm nước đầu tiên? Lịch sử của máy bơm nước
Giá tụ điện máy bơm nước
Trên thị trường hiện nay có rất nhiều hãng sản xuất tụ điện để phục vụ cho các loại máy bơm nước khác nhau, tùy vào hãng sản xuất, loại máy bơm và nơi bán tụ điện máy bơm nước mà linh kiện có giá khác nhau, giao động trong khoảng từ 15.000 đồng đến 300.000 đồng.
Vì giá thành rẻ nên cũng xuất hiện rất nhiều tụ điện giả, kém chất lượng, để đảm bảo chất lượng và an toàn khi sử dụng thì bạn nên chọn mua tụ điện máy bơm nước ở các cửa hàng, đại lý lớn, có uy tín nhé!
Xem thêm: Nguyên nhân máy bơm nước bị nóng và cách sửa

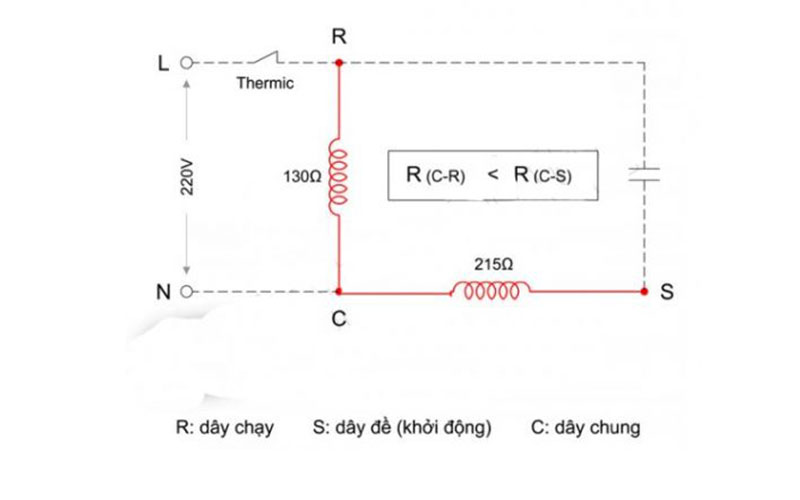

Sơ đồ đấu tụ máy bơm nước
Để có thể đấu tụ máy bơm nước thành công, bạn cần có sơ đồ đấu tụ máy bơm nước để quá trình thiết kế, thực hiện thao tác đấu nối dễ dàng, nâng cao hiệu quả sử dụng cũng như đảm bảo an toàn cho hệ thống điện và các thành viên trong gia đình bạn.
Sau khi tham khảo sơ đồ đấu tụ máy bơm trên, mời bạn tham khảo 3 cách đấu tụ máy bơm nước.
Xem thêm: Cách tính điện năng tiêu thụ của máy bơm nước
Các cách đấu tụ máy bơm nước 1 pha
Để thực hiện đấu tụ máy bơm nước, chúng ta cần chuẩn bị một số dụng cụ sau: Tua vít, băng dính điện, kéo cắt dây điện, đồng hồ vạn năng…

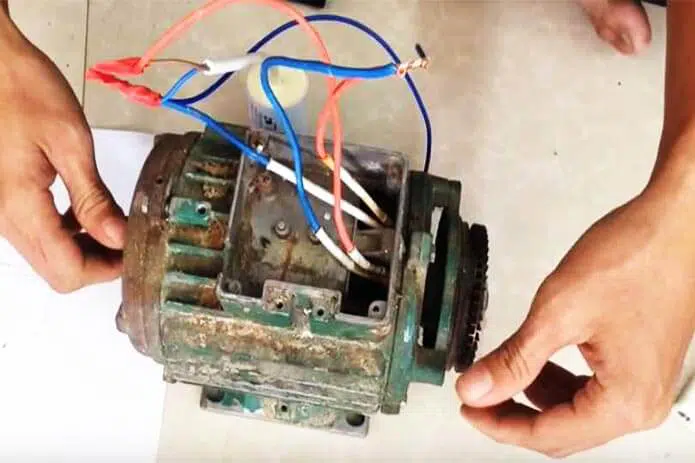

Cách đấu tụ điện máy bơm nước 1 pha có 4 dây ra
Cách nối tụ máy bơm nước 1 pha có 4 dây gồm 5 bước sau:
- Bước 1: Đầu tiên, chúng ta cần dùng đồng hồ vạn năng dò từng cặp dây để xác định chính xác cuộn dây đề (là cặp dây có điện trở nhỏ hơn hoặc đang xảy ra quá trình nạp xả tại tụ đề) và cuộn dây chạy.
- Bước 2: Thực hiện đấu một đầu của cuộn dây đề và một đầu dây của cuộn dây chạy nhằm tạo ra đầu nguồn.
- Bước 3: Tiếp theo hãy đấu một đầu dây còn lại của cuộn dây đề vào tụ, sau đó đấu vào vít ly tâm.
- Bước 4: Tiếp tục đấu một đầu dây thứ hai của cuộn dây đề vào cuộn dây chạy nối, sau đó đấu đầu dây còn lại của cuộn dây đề vào tụ điện.
- Bước 5: Bước cuối cùng, bạn cần đấu dây nguồn vào dòng điện thích hợp rồi tiến hành chạy thử máy bơm.

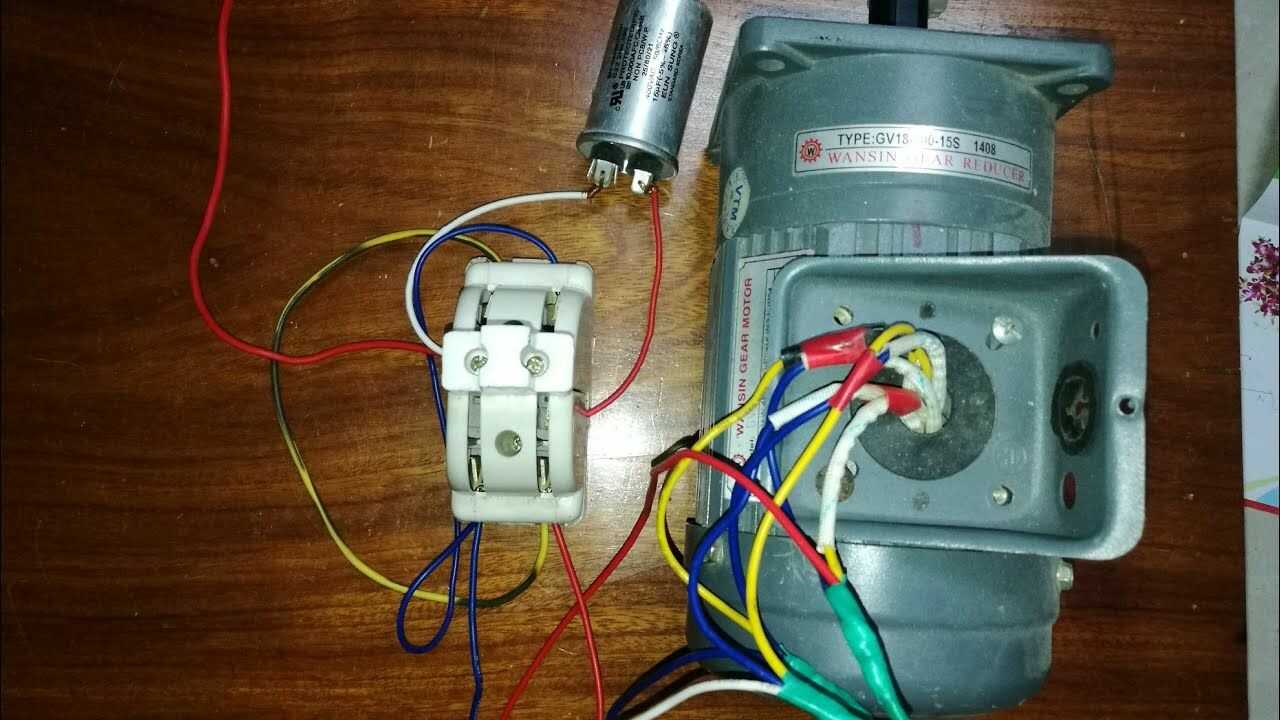

Đấu tụ cho máy bơm 1 pha có 5 dây ra
Cách đấu tụ điện cho máy bơm nước 1 pha có 5 dây ra như sau:
Bước 1: Đầu tiên, bạn cần sử dụng đồng hồ vạn năng để dò 10 cặp điện trở của 5 đầu dây, xác định chính xác 5 dây được quy định lần lượt là R, S, Hi, Me, Lo. (Trong đó cặp có điện trở lớn nhất là 2 dây R, S, 3 dây còn lại sẽ là Hi, Me, Lo).
Bước 2: Hãy chụm 3 đầu dây Hi, Me, Lo lại với nhau rồi đo điện trở giữa điểm chập này với 2 dây R, S. Điện trở lớn sẽ là dây R, điện trở nhỏ hơn là dây S.
Bước 3: Tiếp theo, bạn lại tách 3 đầu dây Hi, Me, Lo ra rồi đo điện trở từng dây với R hoặc S:
- Khi đo điện trở từng dây cùng dây R ta có: Điện trở lớn nhất là dây Lo, điện trở nhỏ nhất là dây Hi, còn lại là dây Me.
- Khi đo điện trở từng dây với S ta có: Điện trở lớn nhất là dây Hi, nhỏ nhất là dây Lo, còn lại là dây Me.
Bước 4: Lắp ráp các phần của máy bơm theo đúng sơ đồ và tiến hành chạy thử máy bơm để kiểm tra lại.
Xem thêm: Top 10 máy bơm nước đẩy cao bán chạy nhất

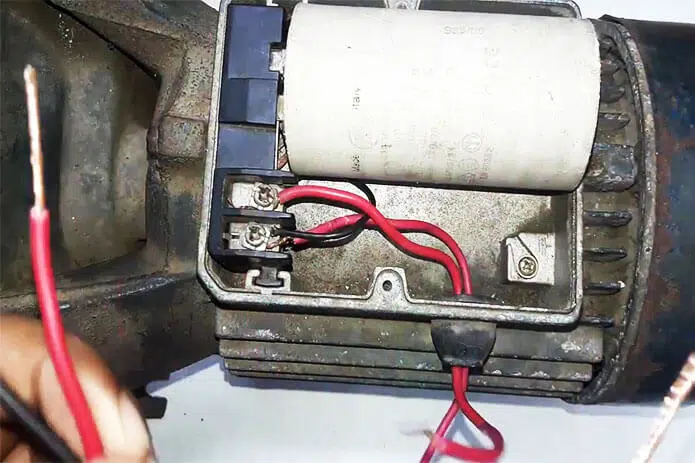

Cách đấu tụ máy bơm hỏa tiễn
Đối với máy bơm hỏa tiễn thì cách đấu tụ như sau:
- Bước 1: Đầu tiên, chúng ta cần dùng đồng hồ vạn năng dò các đầu dây và xác định chính xác đâu là dây khởi động, dây trung tính, dây trung dây và dây làm việc.
- Bước 2: Tiếp theo hãy đấu dây khởi động với một dây của tụ (Có thể bỏ qua dây trung tính).
- Bước 3: Tiếp tục đấu dây trung dây với một dây của nguồn điện.
- Bước 4: Thực hiện đấu dây làm việc với một dây của tụ điện máy bơm và một dây của nguồn điện.
- Bước 5: Để hoàn thành các bước đấu tụ máy bơm hỏa tiễn, bạn hãy bật nguồn rồi cho máy chạy thử.
Xem thêm: Top 4 máy bơm nước tăng áp Panasonic đáng mua nhất hiện nay
Trên đây là là các loại tụ điện và chi tiết cách đấu tụ máy bơm mà META muốn chia sẻ với bạn. Mong rằng với những thông tin trên, bạn sẽ thành công tự đấu tụ máy bơm.
