Máy kinh vĩ là gì? Dùng để làm gì? Cấu tạo và nguyên lý
Đồng Bảo HuynhMáy kinh vĩ là một thiết bị đo lường được sử dụng rất nhiều trong ngành đo đạc, xây dựng. Tuy nhiên có nhiều người chưa hiểu rõ máy kinh vĩ là gì, có cấu tạo như thế nào, dùng để làm gì. Trong phần chia sẻ dưới đây, META.vn sẽ cùng bạn tìm hiểu các vấn đề này nhé!
Tìm hiểu về máy kinh vĩ
Máy kinh vĩ là gì?
Máy kinh vĩ hay còn gọi là máy đo kinh vĩ. Đây là một thiết bị dùng để đo lường các góc bằng, góc đứng trong không gian. Độ chính xác của kết quả mà máy đo được có thể đạt đến một giây (góc). Ngoài ra, máy còn có khả năng đo được chiều dài và chênh lệch độ cao theo phương pháp đo cao lượng giác.
Xem thêm: Máy trắc địa là gì? Tìm hiểu các loại máy trong trắc địa
Cấu tạo, nguyên lý máy kinh vĩ
Cấu tạo máy kinh vĩ
Cấu tạo của máy kinh vĩ gồm 3 bộ phận chính như sau:
- Bộ phận cân bằng và chiếu điểm: Bộ phận cân bằng của máy kinh vĩ gồm ống thuỷ, các ốc cân đế máy, chân máy, vít nghiêng. Còn bộ phận chiếu điểm của máy kinh vĩ gồm dây và quả dọi hoặc bộ phận định tâm quang học.

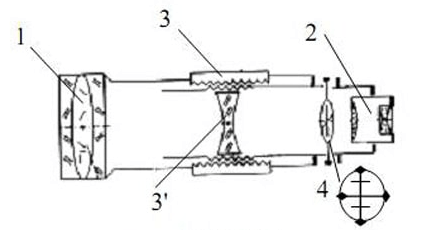

- Bộ phận ống kính ngắm: Ống kính của máy kinh vĩ gồm có kính vật (1) và kính mắt (2), hệ điều quang (gồm ốc điều quang (3) và kính điều quang 3').
- Bộ phận bàn độ và bộ phận đọc số: Gồm bàn độ ngang và bàn độ đứng.
Nguyên lý máy kinh vĩ
Máy kinh vĩ sử dụng quả dọi và bọt thủy để cân bằng sơ bộ máy, đưa đường thẳng, mặt phẳng theo hướng nằm ngang hoặc thẳng đứng. Trên máy còn có các vòng tròn chia độ để giúp bạn xác định được góc ngang, góc dọc tùy theo yêu cầu khảo sát. Quả dọi sẽ đảm bảo máy được đặt gần với phương thẳng đứng chính xác phía trên điểm khảo sát, trong khi ống thủy sẽ đảm bảo máy nằm ngang với đường chân trời. Các vòng tròn chia độ (dọc và ngang) cho phép bạn đo các góc, vì vậy bạn có thể khảo sát các điểm cụ thể.
Xem thêm: Máy thủy bình là gì? Cấu tạo và công dụng của máy thủy bình
Các loại máy kinh vĩ
Máy đo kinh vĩ được phân loại dựa theo 2 tiêu chí là theo cấu tạo máy kinh vĩ và theo độ chính xác đo góc của máy kinh vĩ. Cụ thể như sau:
Theo cấu tạo máy kinh vĩ
Nếu dựa theo vật liệu làm bàn độ, máy kinh vĩ được chia thành 2 loại chính gồm:
- Máy kinh vĩ quang học hay máy kinh vĩ quang cơ: Có vành độ làm bằng kính quang học.
- Máy kinh vĩ điện tử: Có vành độ là các đĩa từ.
Theo độ chính xác đo góc của máy kinh vĩ
Dựa theo độ chính xác đo góc, máy kinh vĩ được chia thành các loại như sau:
- Máy kinh vĩ chính xác cao: Là những máy có thể đo góc với sai số trung phương một lần đo <1”.
- Máy kinh vĩ chính xác: Là những máy có thể đo góc với β = 2÷10”.
- Máy kinh vĩ kỹ thuật: Là những máy có thể đo góc với β = 15÷30”.
Xem thêm: Top 5 máy cân bằng laser 12 tia xanh tốt, đo chính xác nhất 2024
Máy kinh vĩ dùng để làm gì?

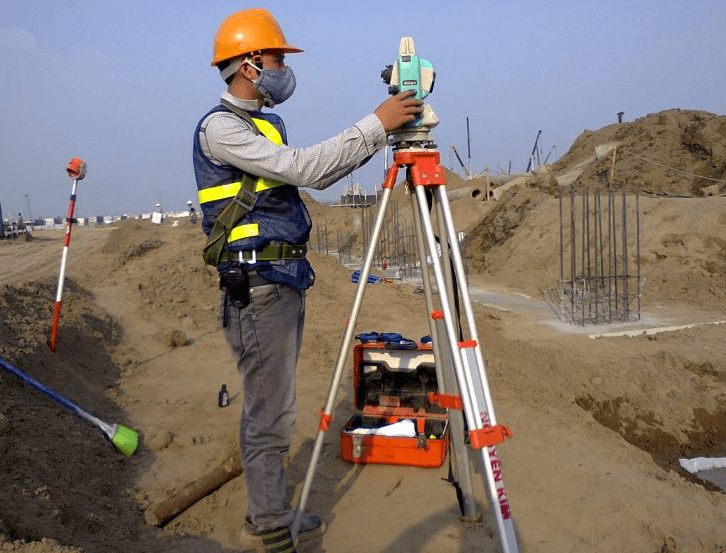

Máy kinh vĩ thường được sử dụng để đo góc, đo khoảng cách, đo độ cao ở các công trình xây dựng, quá trình khảo sát thực địa... Máy còn được dùng để đo đạc các dạng địa hình trong công tác trắc địa để đảm bảo kích thước, hình dạng, độ thẳng của công trình, từ đó xác định được vị trí của tim trục công trình.
Xem thêm: Tìm hiểu những ứng dụng của máy cân mực laser trong đời sống
Một số thương hiệu máy kinh vĩ nổi tiếng
Một số thương hiệu máy kinh vĩ nổi tiếng hiện nay, được nhiều người tin dùng như Sokkia, Nikon, Geomaster, Topcon...
Xem thêm: Máy cân mực laser chọn loại nào tốt giữa Bosch, Leica và Sola?
Giá máy kinh vĩ bao nhiêu tiền?
Máy kinh vĩ hiện nay có mẫu mã, chủng loại đa dạng với các mức giá khác nhau. Nhưng nhìn chung, giá sản phẩm này dao động như sau:
- Giá máy kinh vĩ cơ dao động từ 6 - 10 triệu đồng.
- Giá máy kinh vĩ điện tử dao động từ 15 - 200 triệu đồng.
Xem thêm: Top 5 máy bắn tia laser chính xác giá rẻ chưa tới 2 triệu đồng
Trên đây, META.vn đã cùng bạn tìm hiểu về máy kinh vĩ. Hy vọng qua phần chia sẻ này, bạn đã biết được máy kinh vĩ là gì, có cấu tạo như thế nào, nguyên lý hoạt động ra sao. Đừng quên thường xuyên truy cập META.vn để tham khảo thêm nhiều tư vấn về công cụ, dụng cụ hữu ích khác nhé! Hẹn gặp lại bạn trong các bài viết sau!
