Cấu tạo và nguyên lý máy phát điện xoay chiều 1 pha

Máy phát điện xoay chiều một pha là gì? Cấu tạo máy phát điện xoay chiều 1 pha như thế nào? Nguyên lý máy phát điện xoay chiều 1 pha ra sao? META mời bạn tham khảo bài viết của chúng tôi để nắm rõ hơn nhé!

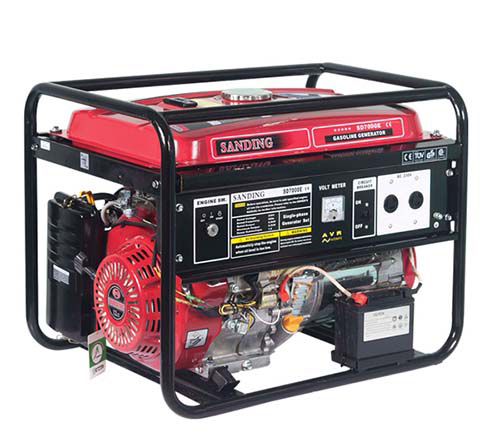

Máy phát điện xoay chiều 1 pha là gì?

Máy phát điện xoay chiều một pha (hay còn được gọi tắt là máy phát điện 1 pha) là loại máy phát điện hoạt động dựa trên hệ thống xoay chiều và được dùng trong hệ thống lưới điện 1 pha.

Xem thêm: Máy phát điện xoay chiều 3 pha là gì? Cấu tạo và nguyên lý hoạt động

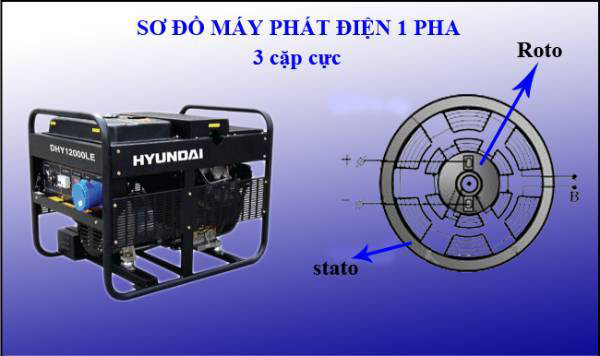

Cấu tạo máy phát điện xoay chiều 1 pha như thế nào?

Máy phát điện 1 pha được cấu tạo từ hai bộ phận chính, cụ thể:

Đầu phát

Đầu phát là bộ phận có nhiệm vụ biến nhiên liệu cơ học thành điện năng. Đây là một tập hợp gồm nhiều bộ phận tĩnh mạch cùng các phần quay tùy vào từng thiết kế của mỗi loại máy (chúng sẽ tương ứng với phần ứng và phần cảm). Phần đứng yên của máy phát điện xoay chiều 1 pha sẽ được gọi là sato, còn phần quay là roto. Bên cạnh đó, với những máy phát điện xoay chiều một pha công suất lớn thì phần ứng sẽ luôn là phần đứng yên, còn phần cảm là phần chuyển động. Cả hai phần này của thiết bị sẽ làm việc tác động qua lại với nhau để tạo ra sự chuyển động giữa điện và điện từ. Cụ thể hơn:

• Phần cảm: Bộ phận này sẽ thông qua hệ thống nam châm quay để tạo thành từ thông biến thiên để từ đó tạo ra từ trường. Lưu ý: Nam châm trong cảm biến có thể là nam châm vĩnh cửu hoặc nam châm điện.
• Phần ứng: Đây thực chất là một mâm tròn có chứa hệ thống các cuộn dây đồng với số vòng dây cuốn và kích thước tương đương với nhau. Những cuộn dây thường có nhiệm vụ tạo ra suất điện động cảm ứng.

Động cơ

Đây là bộ phận được xem là "linh hồn" của máy phát điện xoay chiều một pha. Bộ phận này có nhiệm vụ cung cấp nguồn năng lượng cho các bộ phận khác của máy. Nguồn nhiên liệu đầu vào của động cơ có thể là dầu Diesel, xăng... Công suất của bộ phận này còn tùy thuộc vào kích thước của động cơ, nếu kích thước càng nhỏ thì công suất sẽ càng nhỏ.

Ngoài ra, máy phát điện xoay chiều một pha còn có những bộ phận khác như:

• Hệ thống làm mát: Hệ thống này có nhiệm vụ giúp thông gió, đồng thời nó có thể thu hồi nhiệt lượng của hệ thống làm mát được tạo ra trong quá trình hoạt động.
• Hệ thống cung cấp nhiên liệu: Hệ thống này có nhiệm vụ chính là cung cấp nhiên liệu có trong bình chứa cho buồng đốt để máy hoạt động. Bộ phận này có cấu tạo gồm ống thông gió, bơm nhiên liệu, bình chứa nhiên liệu, đường ống nối động cơ với bình chứa.
• Hệ thống xả: Bộ phận này có nhiệm vụ đưa chất thải của thiết bị tạo ra khi vận hành ra ngoài.
• Hệ thống điều khiển: Nhiệm vụ của bộ phận này còn tùy thuộc vào từng thiết kế của nhà sản xuất. Một số tính năng có trong hệ thống điều khiển có thể kể đến như hệ thống ngắt và cấp điện, thiết bị đo lường, đồng hồ đo tần số, thiết bị đo tốc độ quay...
• Hệ thống bôi trơn: Bộ phận này có chức năng giúp cho các chuyển động bên trong của máy phát diễn ra trơn tru và ổn định hơn.
• Bộ khung: Bộ phận này có chức năng chính là bảo vệ máy khỏi những va chạm trong quá trình di chuyển. Đồng thời, nó còn giúp thiết bị giữ được thăng bằng tốt nhất.
• Ổn áp: Bộ phận này giúp cho máy thiết bị hoạt động một cách ổn định và tốt nhất. Chúng quy định và điều chỉnh điện áp ở đầu ra của máy.
• Bộ lưu quay: Bộ phận này có nhiệm vụ chuyển đổi dòng điện xoay chiều thành dòng điện một chiều.
• Bộ sạc: Bộ phận này giúp pin của thiết bị luôn được đầy và có điện áp thả nổi với độ chính xác cao.

Xem thêm: Cấu tạo, sơ đồ, nguyên lý máy phát điện 1 chiều

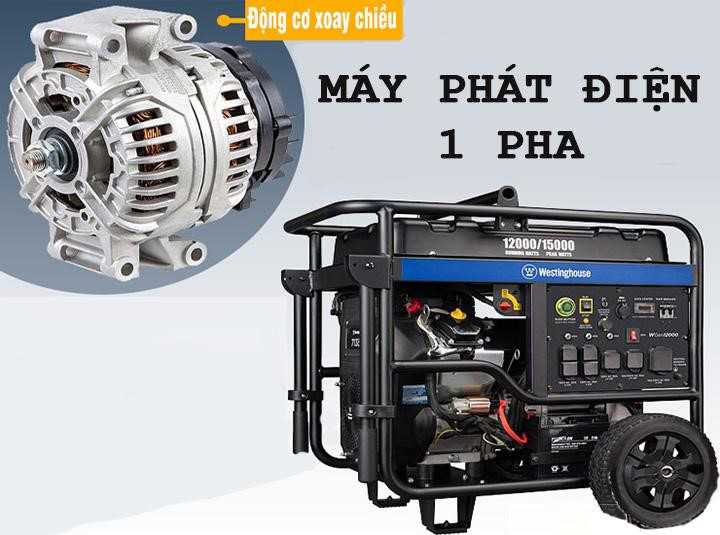

Nguyên lý máy phát điện xoay chiều 1 pha

Máy phát điện xoay chiều 1 pha hoạt động dựa trên hiện tượng cảm ứng điện từ. Hiểu đơn giản hơn có nghĩa là khi roto quay sẽ sinh ra một suất điện động biến thiên, khi suất điện động này được đưa ra ngoài sẽ tạo ra dòng điện xoay chiều.

Xem thêm: So sánh máy phát điện 1 pha và 3 pha: Giống và khác nhau thế nào?

Ưu - nhược điểm của máy phát điện xoay chiều một pha

Máy phát điện xoay chiều một pha có ưu - nhược điểm như sau:

Ưu điểm của máy phát điện xoay chiều một pha

• Có khả năng tự đồng bộ hóa và điều chỉnh được phạm vi cũng như tốc độ một cách khá chính xác.
• Cấu trúc mạch được thiết kế đơn giản nhưng chất lượng lại khá tốt.

Nhược điểm của máy phát điện xoay chiều một pha

Bên cạnh những ưu điểm của máy phát điện xoay chiều một pha mà chúng tôi chia sẻ trên đây thì thiết bị này còn có một số nhược điểm như sau:

• Khả năng vận hành khá yếu khi trong môi trường bị rung chấn bởi máy được cấu tạo từ những hệ thống trượt trên vành, dễ bị ăn mòn.
• Nếu không sử dụng máy phát điện xoay chiều một pha đúng cách thì có thể gây ra hiện tượng hỏng hóc, thậm chí là cháy nổ.

Xem thêm: Máy phát điện biến tần Inverter là gì? Có nên mua không?

Ứng dụng máy phát điện xoay chiều một pha

Máy phát điện xoay chiều một pha được ứng dụng trong các trường hợp mất điện hoặc nơi không có điện lưới. Vì đây là dòng máy hoạt động với công suất thấp nên thiết bị phù hợp dùng cho các sản phẩm như tủ lạnh, tivi, máy giặt, điều hòa, nồi cơm điện... cụ thể ở những nơi như cửa hàng, quán ăn, các hộ gia đình có quy mô cũng như không gian nhỏ hẹp.

Xem thêm: Top 9 máy phát điện gia đình giá rẻ nhất, chạy ổn định

Trên đây là cấu tạo và nguyên lý máy phát điện xoay chiều 1 pha mà chúng tôi muốn chia sẻ đến bạn. Cảm ơn bạn đã quan tâm theo dõi bài viết của chúng tôi! Đừng quên truy cập chuyên mục tư vấn điện máy trên META để tham khảo thêm nhiều thông tin hữu ích bạn nhé!
