Cấu tạo các bộ phận và nguyên lý hoạt động của điều hòa, máy lạnh
Phương Ngọc Nhất HạnhĐiều hòa, máy lạnh là thiết bị không thể thiếu trong mỗi gia đình hiện nay. Tuy nhiên cấu tạo của điều hòa ra sao? Nguyên lý hoạt động của điều hòa như thế nào? Cùng META tìm hiểu chi tiết trong bài viết sau nhé!
Cấu tạo các bộ phận và nguyên lý hoạt động của điều hòa, máy lạnh
Cấu tạo máy lạnh
Điều hòa, máy lạnh là gì?
Điều hòa, máy lạnh là thiết bị điện gia dụng nhằm mục đích thay đổi nhiệt độ phòng theo nhu cầu của người dùng. Hiện nay, máy lạnh được chia thành 2 loại chính là máy lạnh một chiều và máy lạnh hai chiều:
- Máy lạnh 1 chiều: Là loại chỉ có khả năng làm lạnh nên thường được gọi là máy lạnh.
- Máy lạnh 2 chiều: Là loại vừa có tính năng làm lạnh dùng trong mùa hè và tính năng sưởi ấm dùng cho mùa đông, nên thường được gọi là điều hòa.
Cấu tạo của điều hòa
Các bộ phận chính của điều hòa gồm có: Dàn lạnh, dàn nóng, lốc máy lạnh, quạt dàn lạnh, quạt dàn nóng, van tiết lưu, ống dẫn gas, bảng điều khiển, tụ điện…
Dàn lạnh điều hòa: Là tập hợp các ống đồng được uốn thành nhiều lớp, đặt trong một dàn lá nhôm dày, có tác dụng hấp thụ nhiệt trong phòng rồi chuyển thành luồng không khí lạnh để sử dụng. Trong dàn lạnh lại có các bộ phận: Mặt nạ, lưới lọc, cảm biến hoạt động, cánh đảo gió dọc, cánh đảo gió ngang, đầu gió ra…
Cấu tạo dàn lạnh máy lạnh
Dàn nóng điều hòa: Có cấu tạo tương tự như dàn lạnh, gồm các ống đồng uốn thành nhiều lớp đặt trong lá nhôm. Tuy nhiên, bộ phận này lại có nhiệm vụ xả nhiệt ra ngoài môi trường, dựa trên môi chất lạnh đã hấp thu nhiệt tại dàn lạnh rồi di chuyển đến dàn nóng.
Lốc điều hòa: Lốc hay còn được gọi là máy nén máy lạnh, có nhiệm vụ hút chân không ở dàn lạnh, nén gas sang dạng lỏng ở dàn nóng, hỗ trợ quá trình xả nhiệt hiệu quả nhất.
Quạt dàn lạnh: Có tác dụng tạo ra luồng không khí lưu thông liên tục chạy qua dàn lạnh. Nếu quạt dàn lạnh hoạt động yếu hoặc ngừng hẳn thì máy lạnh sẽ không thể làm mát.
Quạt dàn nóng: Tương tự quạt dàn lạnh, quạt dàn nóng thổi không khí đi qua dàn nóng, làm cho việc xả nhiệt ra bên ngoài môi trường hiệu quả nhất.
Van tiết lưu điều hòa: Là bộ phận hạ áp gas sau khi gas đi qua dàn nóng để tỏa nhiệt. Bằng áp suất và nhiệt độ thấp, van tiết lưu chuyển lượng gas đi qua nó thành dạng khí.
Ống dẫn gas: Thường được làm bằng đồng, chịu được áp suất và nhiệt độ cao, đồng thời không bị oxy hóa, ống dẫn gas có nhiệm vụ vận chuyển gas từ dàn lạnh đến dàn nóng.
Bảng điều khiển: Là bộ phận kiểm soát và điều hành toàn bộ hoạt động của điều hòa, thường được lắp trên dàn lạnh.
Tụ điện: Là bộ phận có nhiệm vụ giúp động cơ của máy nén khởi động.
Cấu tạo bên trong của điều hòa
Ngoài các bộ phận chính trên, cấu tạo của máy lạnh, điều hòa còn có các bộ phận khác như cảm biến nhiệt dàn lạnh, máng nước, khung vỏ, bộ phận an toàn…
Cơ chế hoạt động của điều hòa
Nguyên lý làm việc của điều hòa như sau:
Khi nhận được tín hiệu và cài đặt nhiệt độ mong muốn thấp hơn nhiệt độ môi trường từ điều khiển, điều hòa bắt đầu khởi động. Cảm biến nhiệt của điều hòa tiếp nhận thông tin từ người sử dụng và báo cho bộ vi xử lý (board mạch). Mạch nằm trong dàn lạnh sẽ điều lệnh cho quạt dàn lạnh hoạt động, đồng thời gửi tín hiệu cấp điện cho dàn nóng.
Khi điện cấp cho dàn nóng làm block và quạt dàn nóng chạy cùng lúc, cho đến khi nhiệt độ của phòng đã đạt được mức cài đặt ban đầu thì mạch sẽ gửi tín hiệu ngừng cấp điện cho cục nóng.
Hoạt động của gas (môi chất làm lạnh) điều hòa:
Gas được bơm qua van tiết lưu, chuyển thành dạng khí nhờ áp suất và nhiệt độ thấp.
Quạt gió trong dàn lạnh hút không khí trong phòng, đẩy qua dàn lạnh → được môi chất làm lạnh hấp thụ nhiệt → trở thành khí lạnh và đưa trở về phòng.
Môi chất đã mang nhiệt sẽ đưa tới máy nén, tại đây gas được nén tới áp suất cao hơn.
Gas với áp suất, nhiệt độ cao được đưa qua dàn nóng để làm mát nhờ quạt và dàn lá nhôm tản nhiệt. Sau khi đi qua dàn nóng, môi chất đã được hạ nhiệt độ.
Gas lại được đưa đến van tiết lưu để giảm nhiệt, giảm áp suất → một chu trình mới được bắt đầu.

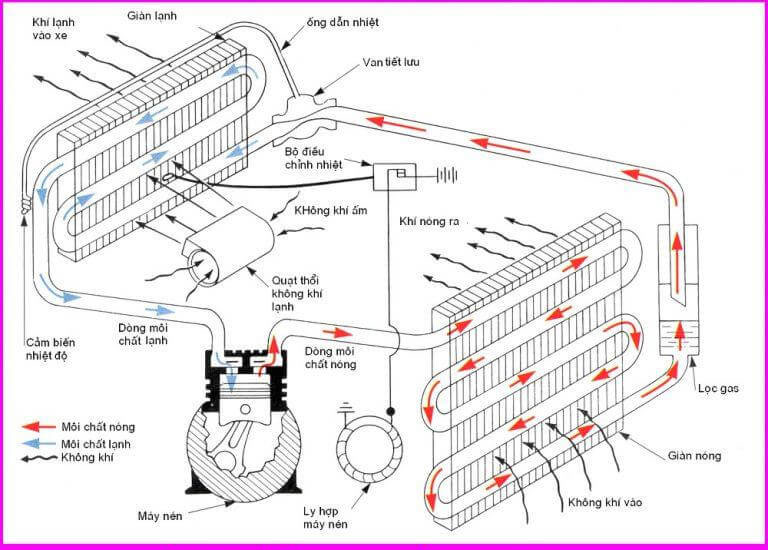

Để dễ hình dung hơn, bạn có thể tham khảo sơ đồ nguyên lý máy lạnh sau:
Sơ đồ nguyên lý máy lạnh.
Trên đây là tổng hợp về cấu tạo và nguyên lý hoạt động của máy lạnh, điều hòa mà META muốn chia sẻ đến bạn, hẹn gặp lại bạn ở các bài viết sau!
