Cách cân cáp tủ lạnh, sơ đồ và bảng thông số

Cân cáp tủ lạnh là công việc quen thuộc của người thợ điện lạnh. Tuy nhiên để cân cáp đúng cách, chính xác thì đòi hỏi người thợ phải có chuyên môn tốt. Sau đây META sẽ chia sẻ với bạn cách cân cáp tủ lạnh đúng, chính xác nhất. Bạn theo dõi nhé!

Cân cáp tủ lạnh là gì?

Cân cáp tủ lạnh là kỹ thuật đo trở lực máy nén khi lắp vào hệ thống với ống mao. Vì là kỹ thuật khá phức tạp, thế nên đòi hỏi người thực hiện phải có chuyên môn cao. Nếu quá trình cân cáp không được thực hiện đúng kỹ thuật thì có thể làm ảnh hưởng trực tiếp đến hoạt động của tủ lạnh và khiến tủ tiêu hao nhiều điện năng hơn.

Xem thêm: Nhận biết tủ lạnh có hao phí điện hay không chỉ bằng 1 tờ tiền giấy

Khi nào cần cân cáp tủ lạnh?

Cân cáp tủ lạnh thường được diễn ra khi cáp tủ lạnh bị tắc nghẽn cần thay mới hoặc khi thay block tủ lạnh để thiết bị hoạt động tốt hơn.

Xem thêm: Tổng hợp 5 bước kiểm tra block tủ lạnh có bị hỏng không chi tiết nhất

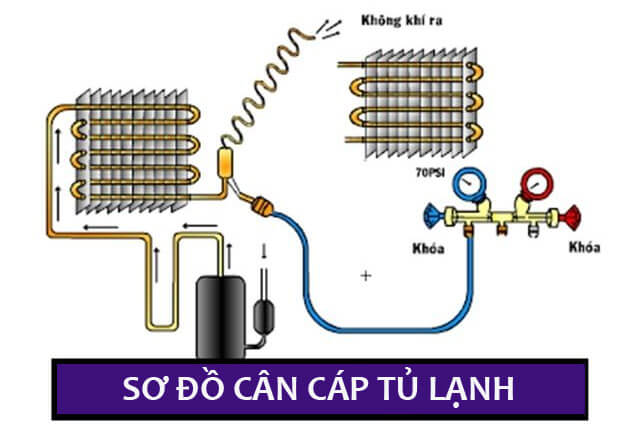

Sơ đồ cân cáp tủ lạnh

Một đầu của dàn nóng tủ lạnh sẽ được nối với đầu đẩy của block tủ lạnh. Đầu còn lại của dàn nóng được bắt vào đồng hồ áp suất rồi hàn nối tiếp với 1 đầu của phin, còn 1 đầu được hàn vào 1 đầu của cáp.

Nối dây của đồng hồ chạy thẳng vào đầu công nghệ. Khi ấy, dây màu đỏ sẽ nối vào phía đầu ống mao. Sau cùng nối dầy màu vàng còn lại của đồng hồ áp suất với đầu đẩy block.

Lưu ý:

• Để hở đầu hút của block để block hút hơi vào.
• Không hàn kín đầu cáp vào pin mà phải để hở.

Xem thêm: Thermic tủ lạnh là gì? Nguyên nhân và cách sửa thermic bị hỏng

Cách cân cáp tủ lạnh

Có 2 cách để cân cáp tủ lạnh. Cụ thể như sau:

Cách 1: Đo lực trở không khí ống mao và phin với block lắp cùng ống mao

Cách cân cáp tủ lạnh này thường được những người thợ điện lạnh lành nghề, có kỹ thuật cao áp dụng. Các bước thực hiện như sau:

• Dùng đầu phin có 2 ngăn, 1 ngăn hàn với đầu ti sạc gas còn 1 ngăn hàn với cáp.
• Nối ống mao vào phin và đầu đẩy của block rồi lắp đồng hồ áp suất trước phin.
• Để đầu hút của block hút không khí tự do và đầu kia của ống mao cũng để tự do.
• Cho block hoạt động, lúc này kim đồng hồ áp suất sẽ tăng lên. Giá trị mà kim áp suất đạt cao nhất gọi là P1 tức là trở kháng của ống mao. Nếu P1 lớn, bạn cần cắt bớt ống mao, còn nếu P1 nhỏ thì bạn cần nối thêm ống mao để tăng lực trở.

Cách 2: Đo lực trở không khí ống mao trong hệ thống lạnh đã lắp hoàn chỉnh

Một cách cân cáp cho tủ lạnh khác là đo trở lực không khí ống mao trong hệ thống lạnh đã lắp hoàn chỉnh. Các bước cân cáp tủ lạnh như sau:

• Lắp ống mao vào hệ thống hoàn chỉnh. Có thể lấy chiều dài ống mao theo giá trị định hướng và có thêm chiều dài dự trữ.
• Đo trở lực của không khí bằng cách lắp áp kế trước phin lọc tủ lạnh.
• Để ống nạp tự do trong không khí.

Xem thêm: Phin lọc tủ lạnh là gì? Có cấu tạo và cách hoạt động ra sao?

Thông số cân cáp tủ lạnh

Dưới đây là bảng cân cáp tủ lạnh, tủ đông, tủ mát, tủ kem. Bạn có thể tham khảo bảng thông số kỹ thuật cân cáp này kết hợp với nhiệt độ môi trường hiện tại để cân cáp sao cho đúng.

Những lưu ý khi cân cáp tủ lạnh

Trong quá trình cân cáp tủ lạnh, bạn cần chú ý một số vấn đề sau:

• Nên chọn cách cân cáp theo sơ đồ trên để hạn chế không khí bị ngưng tụ dưới áp suất làm ẩm hệ thống.
• Nên hàn trực tiếp ống mao với rắc co khi cân cáp.
• Lưu ý các lỗi có thể xảy ra để điều chỉnh cáp cho phù hợp với từng dòng tủ lạnh.

Xem thêm: Sensor tủ lạnh là gì? Bảng trị số sensor tủ lạnh của các hãng thường gặp

Trên đây, META.vn đã cùng bạn tìm hiểu về cách cân cáp tủ lạnh, sơ đồ và bảng thông số kỹ thuật cân cáp tủ lạnh. Hy vọng những thông tin này sẽ hữu ích với bạn.
