Block tủ lạnh là gì? Cấu tạo, nguyên lý hoạt động và chức năng của block tủ lạnh
Phương Ngọc Nhất HạnhBlock là một linh kiện có vai trò rất quan trọng trong cấu tạo của bất kỳ chiếc tủ lạnh nào. Tuy nhiên, bạn đã biết block tủ lạnh là gì? Cấu tạo, nguyên lý hoạt động và chức năng của block tủ lạnh ra sao chưa? Hãy tìm hiểu chi tiết cùng META trong bài viết sau nhé!
Tìm hiểu về block tủ lạnh
Block (lốc) tủ lạnh là gì?
Block tủ lạnh (hay lốc tủ lạnh) là thuật ngữ chuyên ngành dùng để chỉ máy nén trong tủ lạnh, có vai trò tạo hơi lạnh để bảo quản thực phẩm. Khi thiết kế, block được đặt phía sau tủ lạnh.
Nếu bạn đứng gần tủ lạnh, thường sẽ thấy luồng gió khô và nóng thổi ra do hoạt động tản nhiệt của lốc máy tủ lạnh.
Xem thêm: Cấu tạo và nguyên lý hoạt động của tủ lạnh
Phân loại block tủ lạnh
Có rất nhiều loại block tủ lạnh khác nhau, nhưng phổ biến nhất gồm 3 loại:
- Block xoắn ốc
- Block Swing
- Block piston
Tuy nhiên, hầu hết các dòng tủ lạnh hiện nay sử dụng block dạng xoắn ốc, vì nó có hiệu quả vượt trội hơn so với các dạng block khác.
Vậy cấu tạo block tủ lạnh như thế nào?

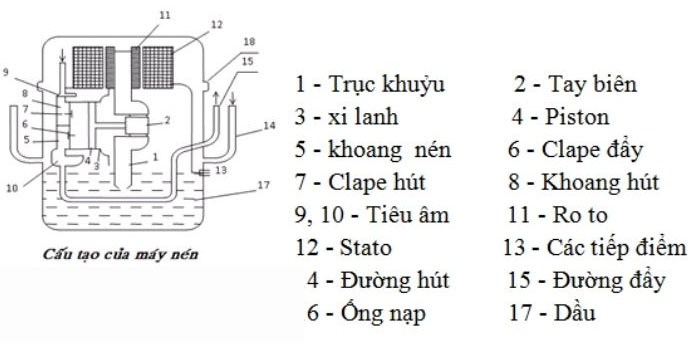

Cấu tạo của block tủ lạnh
Nhìn chung, cấu tạo máy nén tủ lạnh gồm 3 phần chính: Vỏ block, motor điện và cơ cấu nén.
- Vỏ block bao bọc bên ngoài thường được sơn màu đen, được làm bằng lớp thép khá dày và hàn kín hoàn toàn. Vì vậy khi block gặp lỗi hầu như đều phải thay mới.
- Motor sử dụng trong block đa số là loại motor điện 1 pha không đồng bộ rotor lồng sóc.
- Cơ cấu nén của tủ lạnh là dạng piston đơn, sử dụng 1 đĩa lệch tâm lắp trên trục motor điện nhằm tạo ra quá trình chuyển động tịnh tiến của piston.
Xem thêm: Tìm hiểu cách đọc thông số block tủ lạnh và cách xác định công suất block tủ lạnh
Nguyên lý hoạt động của máy nén tủ lạnh
Quá trình hoạt động của block tủ lạnh được chia làm 2 giai đoạn: Giai đoạn hút dung môi tạo lạnh và giai đoạn nén khí.
Giai đoạn hút dung môi
Piston trong block tủ lạnh chuyển động dần từ điểm chết trái (ĐCT) sang điểm chết phải (ĐCP) làm cho thể tích trong xilanh tăng lên, đồng thời áp suất trong xi lanh sẽ giảm xuống. Khi áp suất trong xilanh nhỏ hơn áp suất trong khoang hút thì clape hút được mở ra, cho phép hơi môi chất (gas dạng khí) vào trong khoang xilanh. Piston chuyển động đến (ĐCP) thì giai đoạn hút được kết thúc.
Giai đoạn nén
Khi piston trong block chuyển dần từ (ĐCP) về (ĐCT), thể tích trong khoang xi lanh giảm dần, còn áp suất trong xi lanh thì tăng lên. Khi áp suất trong khoang xi lanh lớn hơn áp suất trong khoang nén thì clape đẩy mở ra, môi chất đi vào dàn ngưng.
Block sẽ thực hiện liên tục hai giai đoạn trên, đóng vai trò quan trọng trong toàn bộ hoạt động của tủ lạnh.

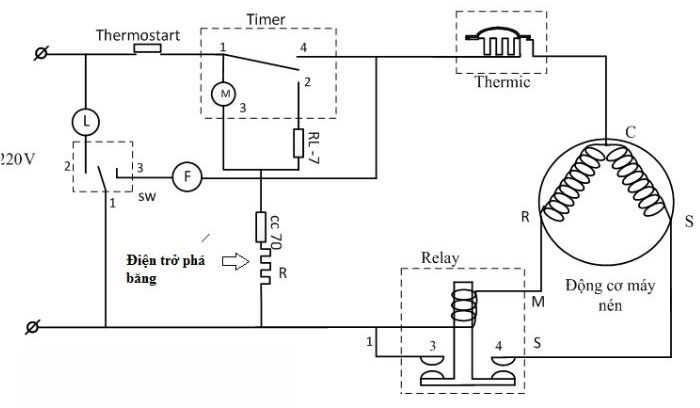

Bạn có thể tham khảo thêm sơ đồ đấu block tủ lạnh sau đây:
Xem thêm: Tổng hợp 5 bước kiểm tra block tủ lạnh có bị hỏng không chi tiết nhất
Chức năng và vai trò của block tủ lạnh
Chức năng của block tủ lạnh

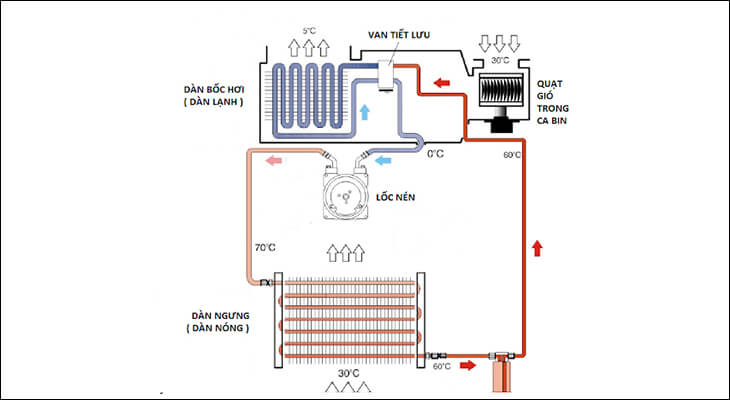

Block tủ lạnh là bộ phận luân chuyển gas theo chu kỳ tuần hoàn từ dàn nóng sang dàn lạnh và ngược lại, vì thế block có các chức năng sau:
- Hút và nén môi chất (gas) liên tục ở áp suất cao, chuyển hóa dung môi từ dạng khí sang dạng lỏng. Khi thực hiện chuyển hóa, block sẽ sản sinh ra nhiệt độ cao và được thổi ra bên ngoài thông qua dàn nóng, vì vậy khi đứng gần tủ lạnh, bạn có thể cảm nhận được làn gió khô và nóng thổi ra.
- Để đông đá và làm mát bên trong tủ lạnh, block sẽ hoạt động liên tục tạo ra sự luân chuyển trong đường ống, hỗ trợ quá trình xả nhiệt của dàn nóng và thu nhiệt của dàn lạnh vận hành trôi chảy, êm ái.
Vai trò của block tủ lạnh
Block đóng vai trò cực quan trọng, được ví như trái tim của tủ lạnh vì:
- Block tủ lạnh sẽ hút dung môi tạo lạnh ở dàn bay hơi, đồng thời giữ vai trò duy trì áp suất để quá trình bay hơi luôn diễn ra ở nhiệt độ thấp nhất.
- Thực hiến nén hơi lạnh để áp suất ngưng tụ lại giúp dàn ngưng tụ hoạt động bình thường.
Nếu block tủ lạnh hoạt động yếu hoặc ngừng chạy sẽ gây ra hiện tượng tủ kém lạnh hoặc không lạnh. Vì vậy, khi block tủ lạnh có vấn đề, bạn nên báo ngay cho trung tâm bảo hành hoặc các cơ sở sửa chữa uy tín để thay thế kịp thời.
Xem thêm: Hướng dẫn cách thay block tủ lạnh, lốc tủ lạnh tại nhà cực chuẩn
Hy vọng những thông tin trên từ META đã giúp bạn hiểu được block tủ lạnh là gì, cấu tạo lốc tủ lạnh, nguyên lý hoạt động cũng như chức năng vai trò của linh kiện quan trọng này. Hãy ghé META.vn thường xuyên để xem thêm nhiều kiến thức hữu ích về tủ lạnh khác bạn nhé!
