Máy khoan Bosch GSB 13 RE gồm những bộ phận nào? Làm thế nào để sử dụng thiết bị này một cách an toàn và hiệu quả? Bài viết hướng dẫn sử dụng máy khoan Bosch GSB 13 RE dưới đây của META.vn sẽ giúp bạn trả lời những câu hỏi này!

Cấu tạo máy khoan Bosch GSB 13 RE

Máy khoan Bosch GSB 13 RE gồm các bộ phận như sau:

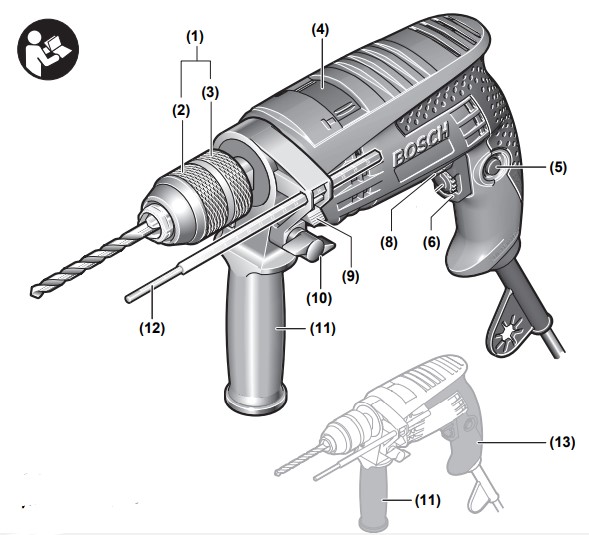

Cấu tạo của máy khoan Bosch GSB 13 RE

(1) Đầu cặp mũi khoan tự động (*)

(2) Khớp vòng ngoài

(3) Khớp vòng trong

(4) Công tắc "Khoan/Khoan đập"

(5) Nút khoá giữ chế độ tự‑chạy của công tắc Tắt/Mở

(6) Công tắc Tắt/Mở

(8) Gạc vặn chuyển đổi chiều quay

(9) Nút điều chỉnh cỡ định độ sâu (*)

(10) Vít tai chuồn để cố định tay nắm phụ (*)

(11) Tay nắm phụ (có bề mặt nắm cách điện) (*)

(12) Cỡ định độ sâu (*)

(13) Tay nắm (bề mặt nắm cách điện) (*)

(14) Khóa chấu kẹp mũi khoan (*)

(15) Đầu cặp mũi khoan vành răng (*)

(16) Ống cặp mũi khoan vạn năng (*)

(17) Đầu gài vặn vít (*)

(18) Chìa vặn lục giác (*)

(19) Chìa vặn điều cữ (*)

(*) Các bộ phận này không bao gồm trong bộ sản phẩm. Bạn có thể tham khảo và mua bổ sung các bộ phận này để phục vụ tốt nhất cho công việc của mình.

Xem thêm: Chọn và sử dụng mũi khoan cho máy khoan đúng cách nhất

Cách lắp máy khoan Bosch GSB 13 RE

Sau đây, META.vn sẽ chia sẻ tới bạn cách lắp tay nắm phụ, cách điều chỉnh độ sâu lỗ khoan, thay dụng cụ, cũng như cách thay đầu cặp mũi khoan. Lưu ý, trước khi thực hiện bất kỳ thao tác tháo lắp nào, bạn cần đảm bảo mình đã rút phích cắm điện thiết bị.

Tay nắm phụ

Với máy khoan Bosch GSB 13 RE, bạn chỉ được vận hành máy khi đã lắp tay nắm phụ.

Bạn có thể điều chỉnh tay nắm phụ tùy ý để có thể có tư thế làm việc an toàn và ít mỏi nhất. Cách làm như sau:

  • Bước 1: Vặn vít tai chuồn để điều chỉnh tay nắm phụ (10) ngược chiều kim đồng hồ và xoay tay nắm phụ (11) vào vị trí mong muốn.
  • Bước 2: Vặn vít tai chuồn một lần nữa (10) theo chiều kim đồng hồ.

Hướng dẫn lắp tay nắm phụ máy khoan Bosch GSB 13 RE

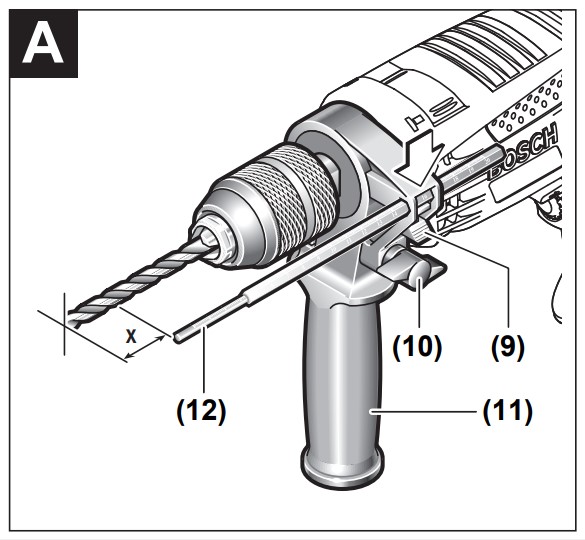

Điều chỉnh độ sâu lỗ khoan

Cách điều chỉnh độ sâu lỗ khoan máy khoan Bosch GSB 13 RE như sau:

  • Bước 1: Xác định độ sâu lỗ khoan mong muốn nhờ chốt chặn độ sâu (12).
  • Bước 2: Bấm nút điều chỉnh cỡ định độ sâu (9) và điều chỉnh cỡ định độ sâu trên tay nắm phụ (11). Lưu ý, rãnh trên cỡ định độ sâu (12) phải hướng lên trên.
  • Bước 3: Kéo chốt chặn độ sâu (12) ra sau sao cho khoảng cách giữa mũi khoan và đầu chốt chặn độ sâu (12) phù hợp với độ sâu lỗ khoan bạn mong muốn.

Thay dụng cụ

Để đảm bảo an toàn, trước khi thay dụng cụ cho máy khoan Bosch GSB 13 RE, bạn cần đeo găng tay bảo vệ bởi mâm cặp có thể trở nên rất nóng trong suốt thời gian dài liên tục hoạt động.

Thay đầu cặp mũi khoan tự động

Để việc thay dụng cụ ở mâm cặp được dễ dàng, nhanh chóng, bạn lưu ý không nhấn vào công tắc Tắt/Mở (6). Khi này, trục máy khoan sẽ bị khóa. Bạn tiến hành thay đầu cặp mũi khoan tự động như sau:

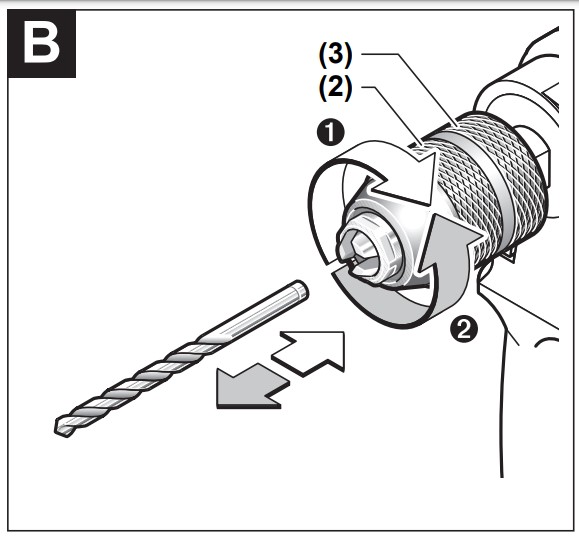

Cách thay đầu cặp mũi khoan tự động cho máy khoan Bosch GSB 13 RE

  • Bước 1: Mở mâm cặp mũi khoan tự động (1) bằng cách xoay theo hướng 1 cho đến khi có thể lắp được dụng cụ.
  • Bước 2: Lắp dụng cụ vào.
    Bạn hãy xoay bạc lót của đầu cặp mũi khoan không chìa (1) vào theo chiều xoay của tay thật mạnh cho đến khi không nghe thấy tiếng click nữa. Khi đó, đầu cặp mũi khoan sẽ tự động được khóa.
    Để lấy dụng cụ ra, bạn chỉ cần vặn phần cổ mâm theo chiều ngược lại.

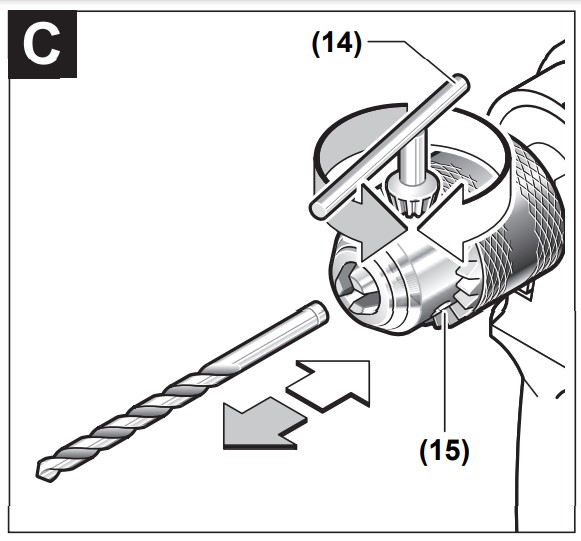

Thay đầu cặp mũi khoan vành răng

Cách thay đầu cặp mũi khoan vành răng máy khoan Bosch GSB 13 RE

Cách thay đầu cặp mũi khoan vành răng máy khoan Bosch GSB 13 RE như sau:

  • Bước 1: Mở đầu cặp mũi khoan vành răng (15) bằng cách vặn cho đến khi có thể lắp được dụng cụ.
  • Bước 2: Lắp dụng cụ vào.
    Cắm khóa chấu kẹp mũi khoan (14) vào lỗ tương ứng của đầu cặp mũi khoan vành răng (15) và đồng thời kẹp chặt dụng cụ.

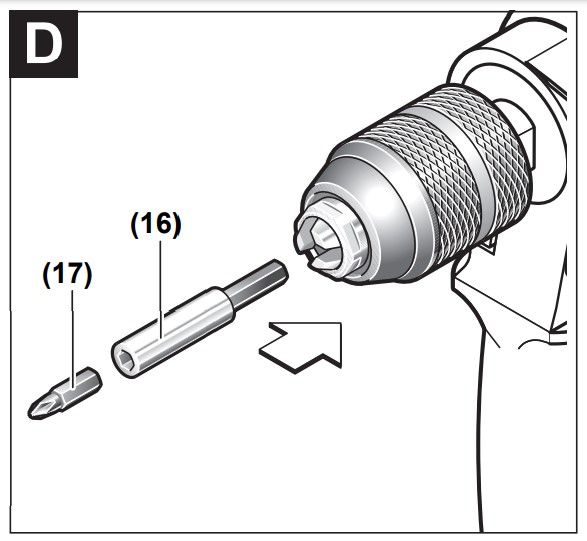

Tháo, lắp dụng cụ vặn vít

Khi sử dụng đầu gài vặn vít (17), bạn cần phải dùng ống lồng đa năng (16). Hãy lưu ý rằng, bạn chỉ sử dụng đầu gài vặn vít vừa với đầu vít. Trong khi sử dụng máy khoan Bosch GSB 13 RE để vặn vít, bạn hãy luôn giữ công tắc "Khoan/khoan đập" (4) ở biểu tượng "Khoan".

Cách tháo, lắp dụng cụ vặn vít máy khoan Bosch GSB 13 RE

Thay đầu cặp mũi khoan

Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

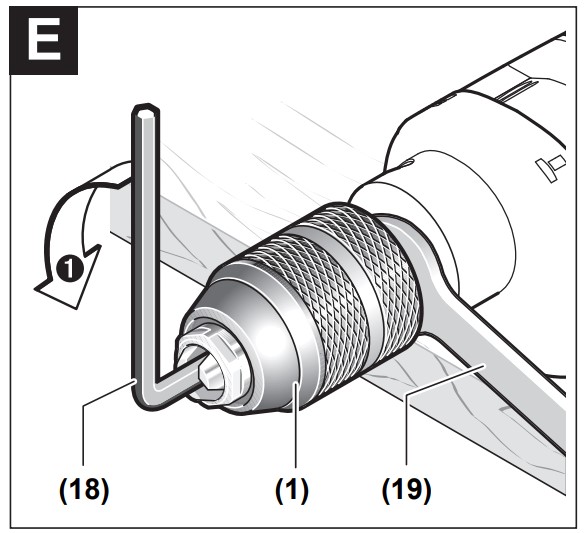

Tháo mâm cặp khoan

Cách tháo mâm cặp khoan máy khoan Bosch GSB 13 RE

Để tháo mâm cặp máy khoan, bạn cần như sau:

  • Kẹp chìa vặn lục giác (18) vào đầu cặp mũi khoan tự động (1) rồi đặt chìa vặn điều cữ (19) (SW 12) vào mặt phẳng chìa vặn của trục dẫn động.
  • Đặt dụng cụ điện lên một nền cố định như kệ làm việc, bàn…
  • Giữ chắc chìa vặn điều cữ (19) và nới lỏng đầu cặp mũi khoan tự động (1) bằng cách xoay chìa vặn lục giác (18) theo chiều ➊.
  • Gõ nhẹ vào thân chìa vặn (18 để đầu cặp mũi khoan tự động lỏng ra.
  • Tháo chìa khóa lục giác ra khỏi đầu cặp mũi khoan tự động và tháo vít hoàn toàn cho đầu cặp mũi khoan tự động. Việc tháo đầu cặp mũi khoan vành răng (15) tương tự cách thay đầu cặp mũi khoan tự động.

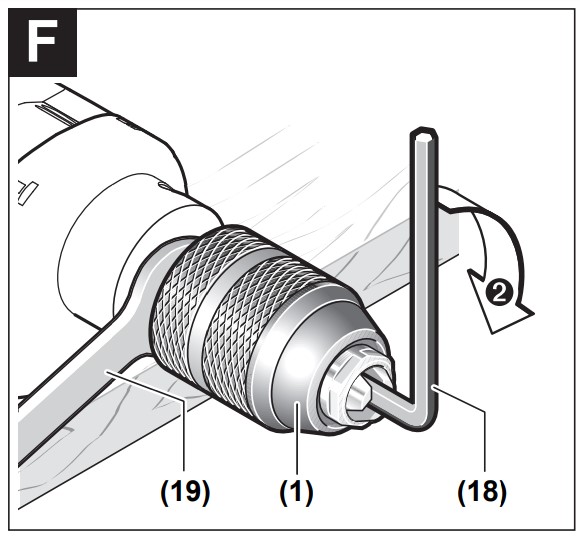

Lắp mâm cặp khoan

Cách lắp mâm cặp máy khoan Bosch GSB 13 RE

Để lắp mâm cặp khoan, bạn chỉ cần thực hiện theo thứ tự ngược lại khi tháo mâm cặp khoan. Lưu ý rằng, đầu cặp mũi khoan phải được siết chặt bằng mô-men xoắn khoảng 30 - 35Nm.

Xem thêm: Cấp độ trượt máy khoan là gì? Ý nghĩa và tầm quan trọng

Cách sử dụng máy khoan Bosch GSB 13 RE

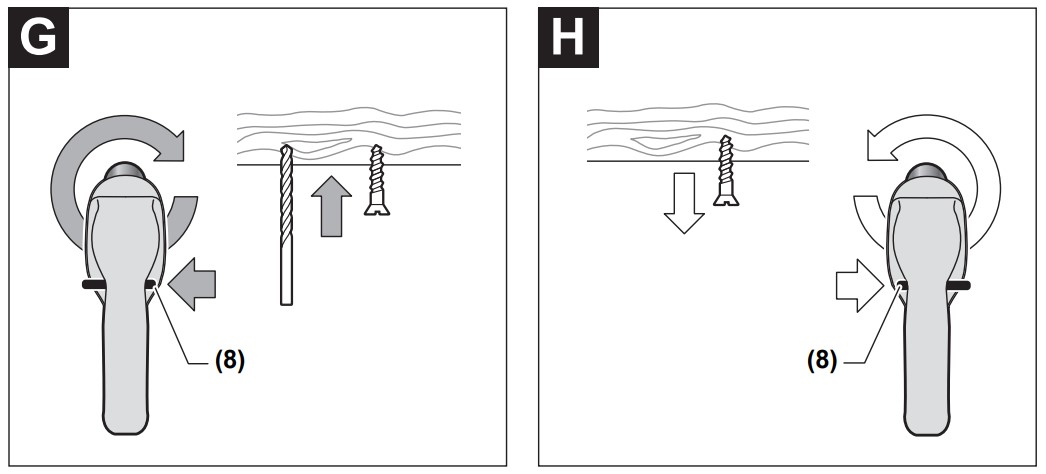

Điều chỉnh hướng xoay

Cách điều chỉnh hướng xoay máy khoan Bosch GSB 13 RE

Với gạc vặn chuyển đổi chiều quay (8) bạn hoàn toàn có thể thay đổi hướng xoay của máy khoan Bosch GSB 13 RE. Tuy nhiên, việc đảo chiều xoay này không được thực hiện khi bạn đang nhấn công tắc Tắt/Mở (8). Cụ thể cách điều chỉnh hướng xoay như sau:

  • Quay phải: Để khoan hay bắt vít, đẩy gạc vặn chuyển đổi chiều quay (8) sang trái đến cữ chặn.
  • Xoay ngược chiều kim đồng hồ: Chiều xoay này giúp nới lỏng hoặc tháo các vít và đai ốc. Để thực hiện, bạn hãy nhấn gạc vặn chuyển đổi chiều quay (8) sang bên phải cho tới cữ chặn.

Xem thêm: Công tắc đảo chiều máy khoan là gì? Vai trò và cách sử dụng

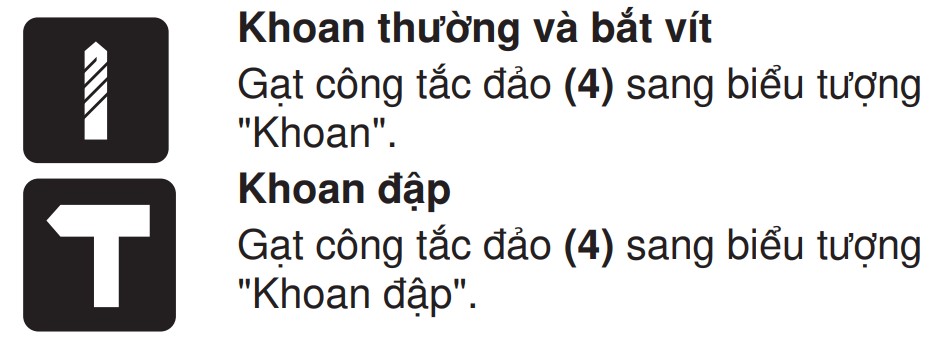

Điều chỉnh phương thức hoạt động

Máy khoan Bosch GSB 13 RE có 2 phương thức hoạt động là khoan thường, bắt vít và khoan đập.

Để thực hiện công việc khoan thường hoặc bắt vít, bạn chỉ cần gạt công tắc đảo (4) sang biểu tượng "Khoan". Ngược lại, để khoan đập, bạn chỉ cần gạt công tắc đảo (4) sang biểu tượng "Khoan đập".

Cách Bật/Tắt máy khoan

Để khởi động máy và vận hành thử, bạn hãy nhấn giữ công tắc Tắt/Mở (6). Để khóa công tắc Bật/Tắt, sau khi nhấn công tắc này, bạn hãy nút Khóa giữ (5). Để tắt thiết bị, bạn hãy nhả công tắc Bật/Tắt (6). Trong trường hợp nó được khóa bằng nút khóa giữ (5), bạn hãy nhấn nhanh công tắc bật/tắt (6) và nhả.

Cách điều chỉnh tốc độ/tần suất đập

Bạn có thể điều chỉnh tốc độ, tần suất đập máy khoan Bosch GSB 13 RE bằng cách điều chỉnh lực nhấn công tắc Tắt/Mở. Cụ thể, lực nhấn càng mạnh thì số vòng quay càng nhiều, máy càng hoạt động với tần suất cao.

Thực tế, tốc độ cần có/tần suất đập còn phụ thuộc vào vật liệu và các điều kiện làm việc khác nhau.

Xem thêm: Cách khoan gạch ốp tường không vỡ nứt, không bụi

Lưu ý khi sử dụng máy khoan Bosch GSB 13 RE

Đảm bảo khu vực làm việc an toàn

Khi sử dụng máy khoan Bosch GSB 13 RE, bạn cần lưu ý đảm bảo khu vực làm việc của mình an toàn, cụ thể như sau:

  • Đảm bảo nơi làm việc sạch và đủ ánh sáng.
  • Không sử dụng máy trong môi trường dễ gây nổ như nơi có chất lỏng dễ cháy, khí đốt, rác…
  • Không để trẻ em hay người đến xem đứng gần khi bạn đang sử dụng máy khoan Bosch GSB 13 RE.

Đảm bảo khu vực làm việc an toàn khi sử dụng máy khoan Bosch GSB 13 RE

Đảm bảo an toàn về điện

Không chỉ vậy, khi sử dụng máy khoan Bosch GSB 13 RE, an toàn về điện cũng là một trong những tiêu chí quan trọng:

  • Sử dụng ổ cắm phù hợp với phích cắm điện của thiết bị, không được tự ý cải biến loại phích cắm.
  • Không sử dụng phích tiếp hợp tiếp nối đất.
  • Tránh không để cơ thể bạn thể tiếp xúc trực tiếp với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh.
  • Không được để máy ngoài mưa hay ở tình trạng ẩm ướt.
  • Không được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay.
  • Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động.
  • Khi sử dụng dụng cụ điện cầm tay ngoài trời, bạn cần dùng dây nối thích hợp cho việc sử dụng ngoài trời.
  • Dùng thiết bị ngắt mạch tự động (RCD) nếu bạn bắt buộc phải làm việc tại nơi ẩm ướt.

Không được để máy khoan Bosch GSB 13 RE ngoài mưa hay ở tình trạng ẩm ướt

An toàn cá nhân

  • Chỉ sử dụng máy khoan Bosch GSB 13 RE khi bạn tỉnh táo, tuyệt đối không sử dụng khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra.
  • Sử dụng trang bị bảo hộ cá nhân và luôn luôn đeo kính bảo vệ mắt.
  • Đảm bảo tắt máy trước khi bạn cắm điện cho máy, khi nhấc máy lên hay khi mang xách máy để tránh máy khởi động bất ngờ gây nguy hiểm.
  • Luôn luôn giữ tư thế đứng thích hợp và thăng bằng, không rướn người khi khoan hay vặt vít.
  • Không mặc quần áo rộng lùng thùng hay mang trang sức.
  • Giữ tóc và quần áo xa khỏi các bộ phận chuyển động.

Ngoài ra, bạn cũng cần chú ý, nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

  • Sử dụng máy khoan Bosch GSB 13 RE đúng loại theo đúng mục đích và khả năng của máy.
  • Không sử dụng máy cầm tay nếu như công tắc không tắt và mở được.
  • Rút phích cắm ra khỏi nguồn điện ra khỏi máy máy khoan Bosch GSB 13 RE trước khi tiến hành bất kỳ tháo lắp, thay phụ kiện, hay cất thiết bị.
  • Cất giữ dụng cụ điện cầm tay tránh xa tầm tay của trẻ em và không cho người chưa biết cách sử dụng dùng máy để thực hiện các công việc.
  • Thường xuyên kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy.
  • Sử dụng máy đúng theo các chỉ dẫn.
  • Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ.
  • Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay.

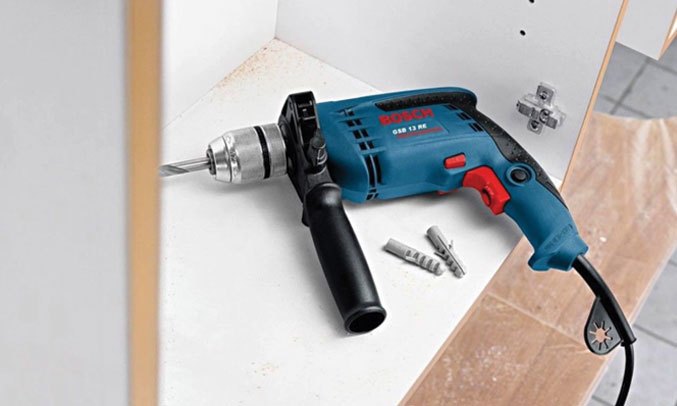

Giữ tay cầm và bề mặt nắm máy khoan Bosch GSB 13 RE luôn khô ráo, sạch sẽ

Bảo dưỡng và làm sạch

Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

  • Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.
  • Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Như vậy, META.vn đã hướng dẫn bạn cách sử dụng máy khoan Bosch GSB 13 RE một cách chi tiết. Hi vọng sau bài viết này, bạn đã biết cách sử dụng máy một cách hiệu quả và an toàn.
